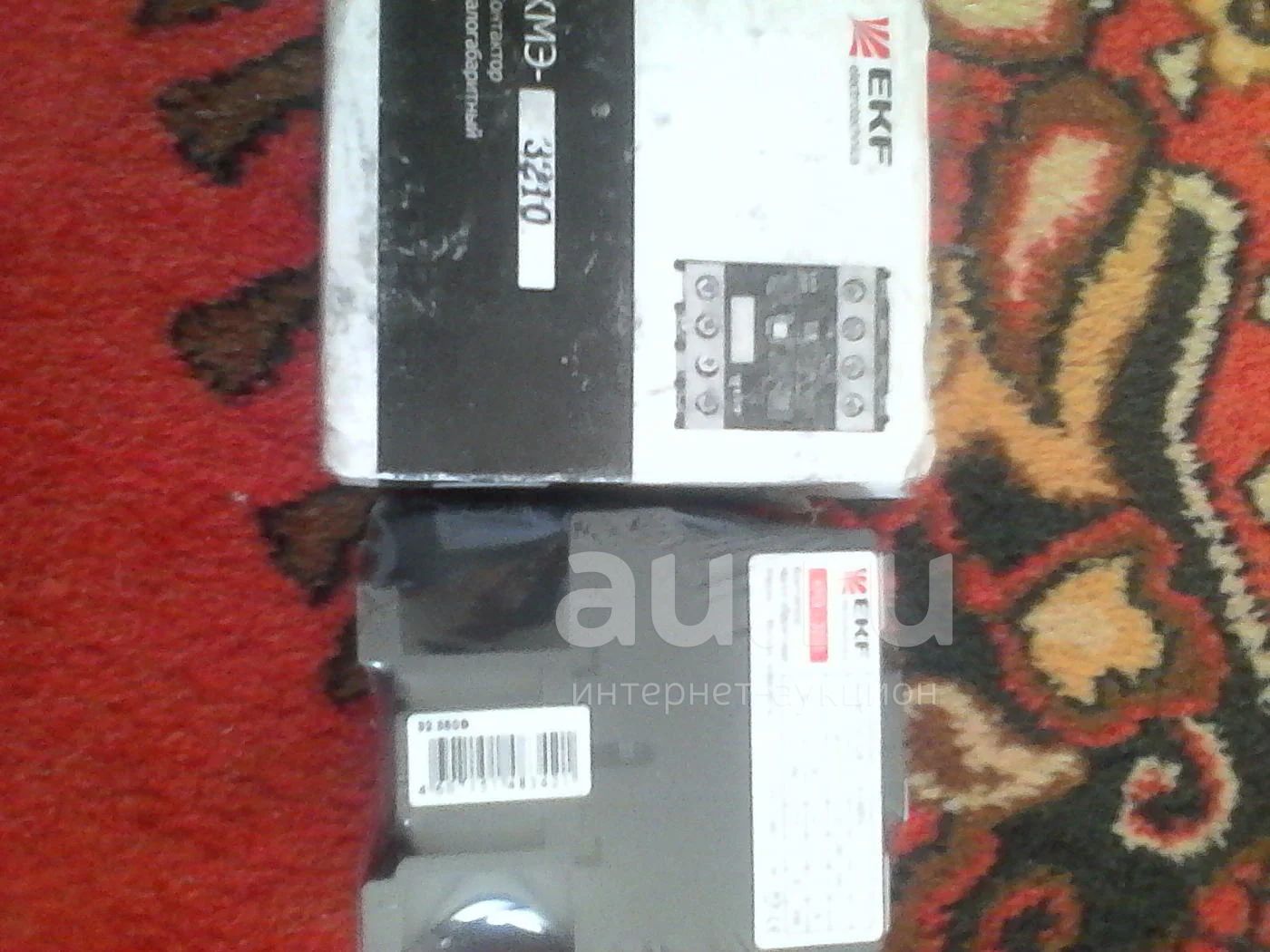

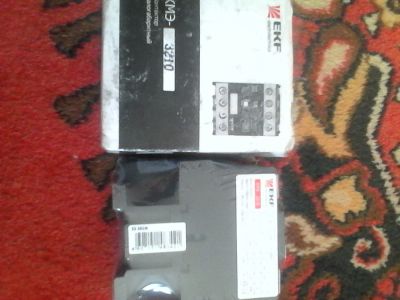

контактор малогабаритный КМЭ 3210

1 Номинальная мощность 15

2 Номинальный рабочий ток 32А

3 Номинальное напряжение катушки управления, Uс, В 380

4 Количество полюсов 3Р

5 Наличие дополнительных контактов 1NO, 1NC

6 Износостойкость (электрическая) млн. циклов АС-3*106 2

АС-1*104 15-7

7 Износостойкость (мех.), млн. циклов 20

8 Макс. кратковременная нагрузка ( t<1c), А 576

9 Номинальное импульсное напряжение, Uimp, кВ 8

10 Номинальное напряжение изоляции, Ui, В 690

11 Условный ток короткого замыкания, Inc, А 3000

12 Мощность рассеяния при Iе, Вт/полюс АС-3 2

АС-1 5

13 Диапазоны напряжения управления Срабатывание (0,8 - 1,1)*Uc

Отпускание (0,3 - 0,6)*Uc

14 Мощность потребления при Uc, ВА Срабатывание cos ? = 0,75 90

Удержание cos ? = 0,3 7,5

15 Время срабатывания, мс Замыкание 15-242

Размыкание 5-19

16 Мощность рассеяния, Вт 3,5

17 Коммутационная износостойкость млн. циклов АС-3 1,6

АС-1 1,3

18 Механическая износостойкость, млн. циклов 2

19 Высота над уровнем моря, м 3000

20 Температура при эксплуатации, С от -25 до +50

21 Вид климатического исполнения УХЛ4

22 Степень защиты IP20

23 Масса нетто, кг 0,58

24 Артикул ctr-s-32-220
