ЧПУ . CNC . Фрезерный станок с ЧПУ 400х300х150мм MA Medium ! Высокопроизводительный, станок для обработки различных материалов, от цветных металлов типа Д16Т до пеноплэкса

Коротко!

Станок для работы с различными материалами, покажет себя хорошо как на буке, так и на обработке цветных металлов типа Д16Т! Для тех кому достаточно рабочего поля 400х300х150 станет спасателем, другом и верным бойцом если дело коснется фрезеровки и раскроя!

Станок предназначен для 2D/3D обработки изделий, раскроя таких материалов как: древесина, пластики, оргстекло, акрилы, алюминий и сплавов на его основе в том числе Д16Т, латунь, бронза.

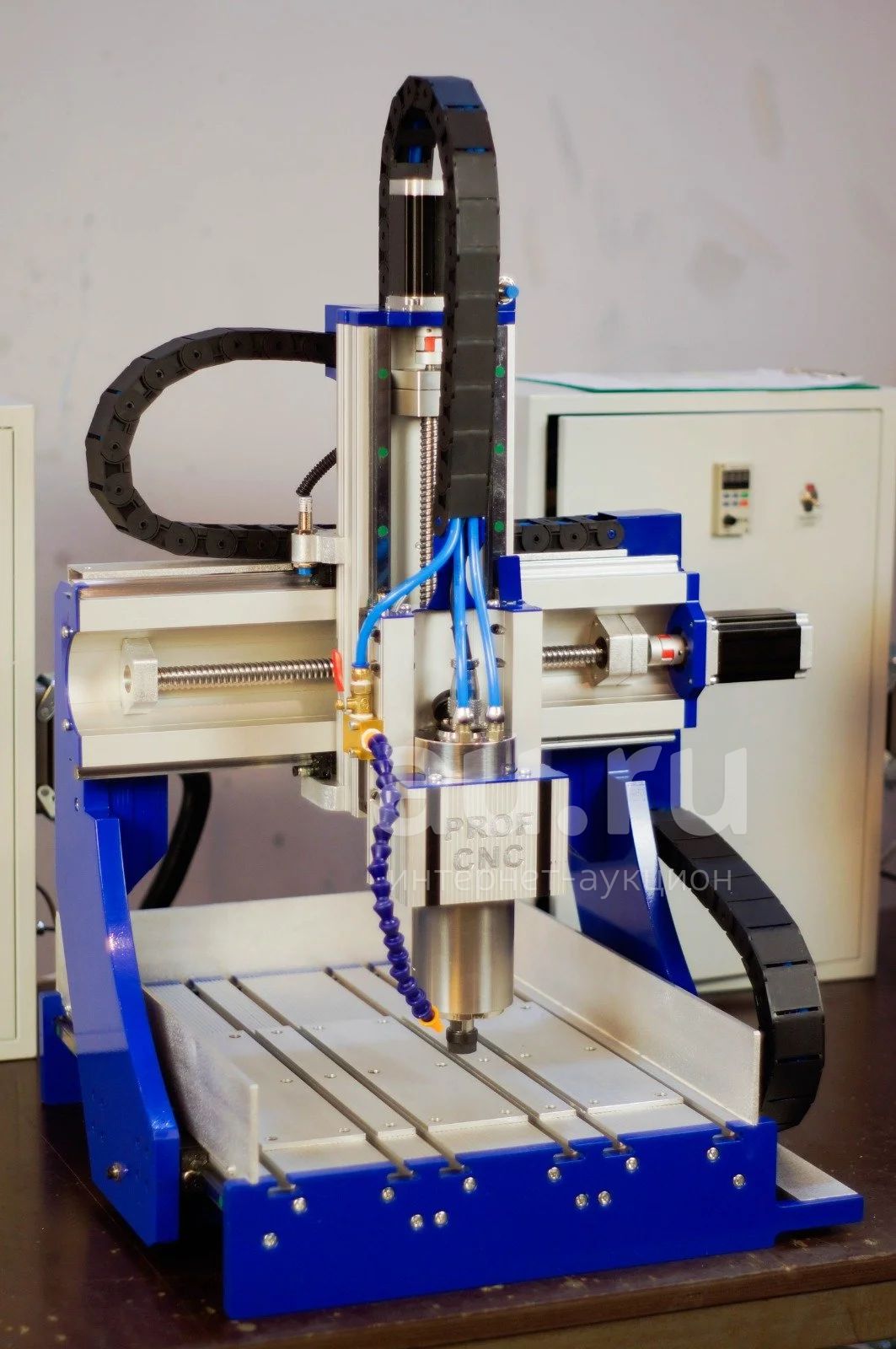

Фрезерный станок с ЧПУ портального типа серии MА.

Все несущие элементы конструкции изготовлены из конструкционного термоупрочненного алюминиевого профиля сечением 130х50 мм.

Широкое применение станка находят в таких производствах как: деревообработка (декор, панно, мебель и т.п.), ювелирное дело, полиграфия и т.д.

Станок работает от стандартной розетки и имеет небольшие габариты, уровень шума от шпинделя жидкостного охлаждения не превышает порог в 75-80 Дб ,что позволяет поместить его в небольших и даже жилых помещениях.

Технические характеристики:

Размер рабочего поля (ШхДхВ): 400х300х150мм

Габариты станка (механика): 700х450х750 мм

Вес станка 68кг.

Дискретность позиционирования : 0.01 мм

Данный станок при том же весе, работает в 3-4 раза быстрее своих аналогов из листовой стали!

Параметр "Ускорение" можно установить до значений 2500 мм/сек2 по осям X-Y и 2500 мм/сек2 в зависимости от породы древесины и выбора фрезы ,без потери качества а так же без опасений за выход из строя механической части станка.

Грубо говоря если станок аналог производит фрезеровку элемента :

Материал : бук

Размер : 200 мм (диаметр )

Глубина рельефа 20 мм.

Сложность рельефа : среднее заполнение более 40% элементов изображения (рельефа) на выходе будут иметь глубину 19-20мм

Фреза 0.5 мм Концевая твердосплавная (спиральная)

Станок аналог скорее всего не сможет работать стабильно на ускорении более 800 мм/сек2 и готовый результат мы сможем увидеть через 3.5-4 часа

Наш станок сделает эту же работу за 1.3-1.5 часа

Скорость перемещений до 10 000 мм/мин

Ускорение до 2500 мм/сек2 при цене ниже аналогов , и более жесткой станине .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель: PROFCNC 4030MA Medium

Рабочие зоны станка X,Y,Z 400х300х150мм

Разрешающая способность 0.01 мм

Точность 0.052мм на 300 мм хода станка

Движение по осям X,Y,Z Привод с шариковой винтовой парой D16(D20) шаг 10мм

X-Y-Z направляющие Профильные линейные /Тайвань

Максимальная скорость До 10000 мм/мин

Мощность шпинделя 1,5KW/2,2KW жидкостное охлаждение

Скорость вращения шпинделя 24 000 об/мин

Мощность инвертера 1,5KW/2,2KW/3,0 KW

Приводной двигатель Stepper/Servo Stepper /Гибридные (опция)

Напряжение AC220V/50-60Hz

Код команды G code

Интерфейс Ethernet/DSP

Система смазки Периодическая ручная

Управление Компьютер- в комплект не входит/DSP контроллер A11E RichAuto 3-и оси/ A18 RichAuto 4-и оси (опция)

СПЕЦИФИКАЦИЯ

PROFCNC 4030 MA Medium

Профильные направляющие TRH HGR15 + каретка профильной направляющей TRH HGH15CA

Винт ШВП 1610 + Гайка ШВП 1610 Винт ШВП 2010 + Гайка ШВП 2010

Муфта кулачковая, размер 25*30,

Шаговый двигатель 57мм 3,1N*m 4.4А + драйвера Leadshine DMA860H

Плата опторазвязки NC-студио

Импульсный блок питания 24В 1А 25Вт + Тороидальный трансформатор 400ВТ 220/50В

Шпиндель 1,5кВт, 3-и подшипника, жидкостное охлаждение, цанга ER16

Частотный преобразователь VFD015M21A 1.5KW

Цанги ER16 комплект 11 штук

Шланг ПВХ 5*8мм

Помпа погружного типа 75Вт

Гибкий кабель канал

Кабель экранированный супергибкий TRVVP 4*0,3

Кабель экранированный супергибкий TRVVP 4*0,75

Кабель сигнальный супергибкий RVVT 3*0,2

Датчики индуктивные LJ12A3-4-Z/BX 6-36V

Станина станка 4030 MA
