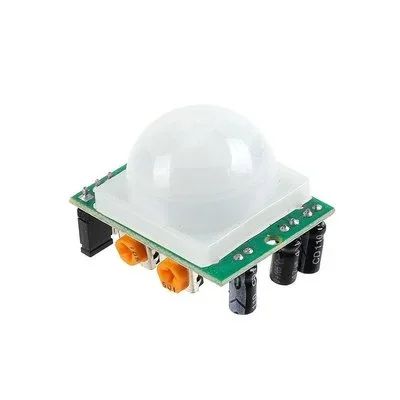

HC-SR501 — датчик движения (PIR сенсор)

Принцип работы модуля HC-SR501 заключается в регистрации инфракрасного излучения от подвижного объекта. Чувствительный элемент – пироэлектрический датчик 500BP. Он состоит из двух элементов заключенных в одном корпусе. Чувствительный элемент закрыт белым куполом – линзой Френеля. Особенности линзы Френеля таковы, что инфракрасное излучение от подвижного объекта попадает сначала на один элемент датчика 500BP, затем на другой. Электроника модуля HC-SR501 регистрирует поочередное поступление сигналов от двух элементов из состава 500BP и при фиксации движения выходная цепь модуля формирует логический сигнал. Датчик присутствия HC-SR501 применяется в охранных системах, включении вентиляции, позволяет управлять освещением помещений без окон. Совместно с фотореле примется в управлении освещением дворов и улиц. Интересные результаты можно получить при управлении с помощью датчика фотоаппаратом или видеокамерой.
Характерисики:
Напряжение питания — DC 5V- 20V
Ток на выходе — до <60uA
Напряжение на выходе — Высокие и низкие уровни в 3.3V TTL логике
Дистанция обнаружения — 3 — 7м (настраивается)
Угол обнаружения — 120°
Длительность импульса при обнаружении — 5 — 200сек.(настраивается)
Время блокировки до следующего замера — 2.5сек.
Рабочая температура — -20 — +80°C
Режим работы — L — одиночный захват, H — повторяемые измерения
