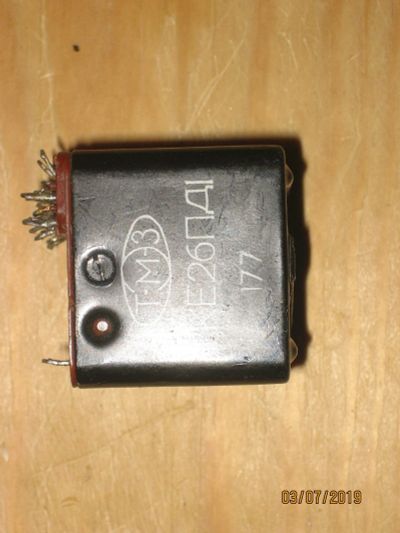

Реле ТКЕ26ПД1

ТКЕ26ПД1 реле электромагнитное коммутационное предназначено для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники.

Реле ТКЕ26ПД1 применяются в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре и других сферах.

Условные обозначения Реле ТКЕ26ПД1, где:

Структура условного обозначения:

ТКЕ26ПД1

- Т - номинальное напряжение обмотки управления 27в;

- К - коммутационное реле с питанием цепи управления постоянным током;

- Е - значение номинального тока в цепи главных контактов, обозначает разряд:

- Н - ноль целых;

- Е - единицы;

- Д - десятки;

- 2 - указывает количество единиц данного разряда;

- 6П - обозначает количество переключающих контактов;

- Д1 - дополнительные конструктивные особенности и модификации реле.

Основные технические характеристики реле ТКЕ26ПД1:

• Номинальное напряжение цепи управления, В ...... 27

• Номинальное напряжение коммутируемой цепи, В ...... 27

• Ток коммутируемой цепи, А ...... 2

• Ток, потребляемый обмоткой реле во включенном состоянии при номинальном напряжении, не более, А ...... 0,2

• Напряжение срабатывания реле, не более, В ......14

• Напряжение отпускания реле, не более, В ...... 7

• Диапазон напряжений коммутируемой цепи постоянного тока, В ...... 24,3-30

• Диапазон напряжений коммутируемой цепи переменного тока 360-440Гц , не более, В ...... 220

• Масса, не более, г ...... 80

• Габариты, мм ...... 37х35х38

Условия эксплуатации:

Температура окружающей среды - от -60º С до +100º С.

Пониженное атмосферное давление - 660 Па.
