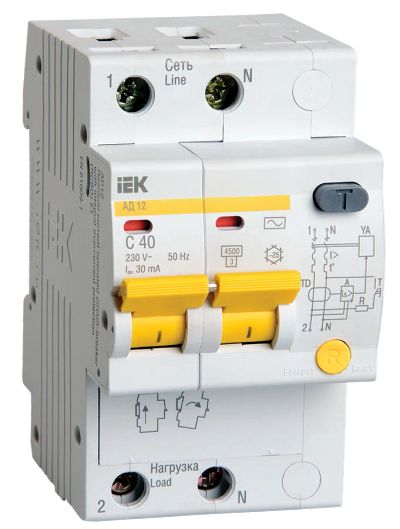

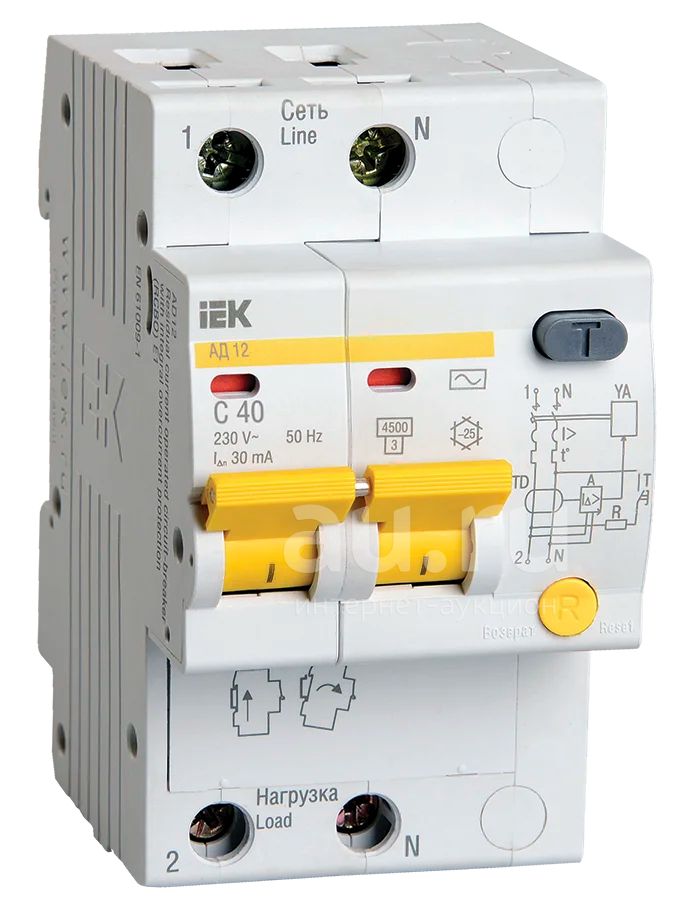

Автоматический выключатель дифференциальный 2п 40А АД12 30мА (MAD10-2-040-C-030) IEK

Быстродействующие защитные выключатели обеспечивают:

– в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;

– в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей;

– защиту от перегрузки и короткого замыкания;

– защиту от недопустимого повышения напряжения сети (АД12М).

В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 50 В.

В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.

Возможность одновременного двойного присоединения шиной или гибким проводником.

Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.

Защита от сверхтоков в каждом полюсе.

Предельная отключающая способность 4,5 кА.

Технические характеристики

Количество полюсов:2Количество защищенных полюсов:2Номинальный ток:40 АНомин раб напряжение:230 ВНомин откл диф ток:30 мАТип тока утечки:Переменный (AC)Ширина по количеству модульных расстояний:3Макс сечение входящего кабеля:35 мм?Номин импульсное выдерживаемое напряжение:4 кВТип монтажа:на DIN-рейкуЧастота:50 ГцСтепень защиты - IP:IP20Монтажная глубина - ниши:72,1 ммТип расцепителя:Тепловой, электромагнитныйТип подключения:Винтовое соединениеОтключающая способность:4.5 кАХарактеристика срабатывания от сверхтоков:CХарактеристика срабатывания - кривая тока:CОбщ количество полюсов:2Номин ток:40 АНомин ток утечки:30 АОтключающая способность по EN 60898:4,5 кА
