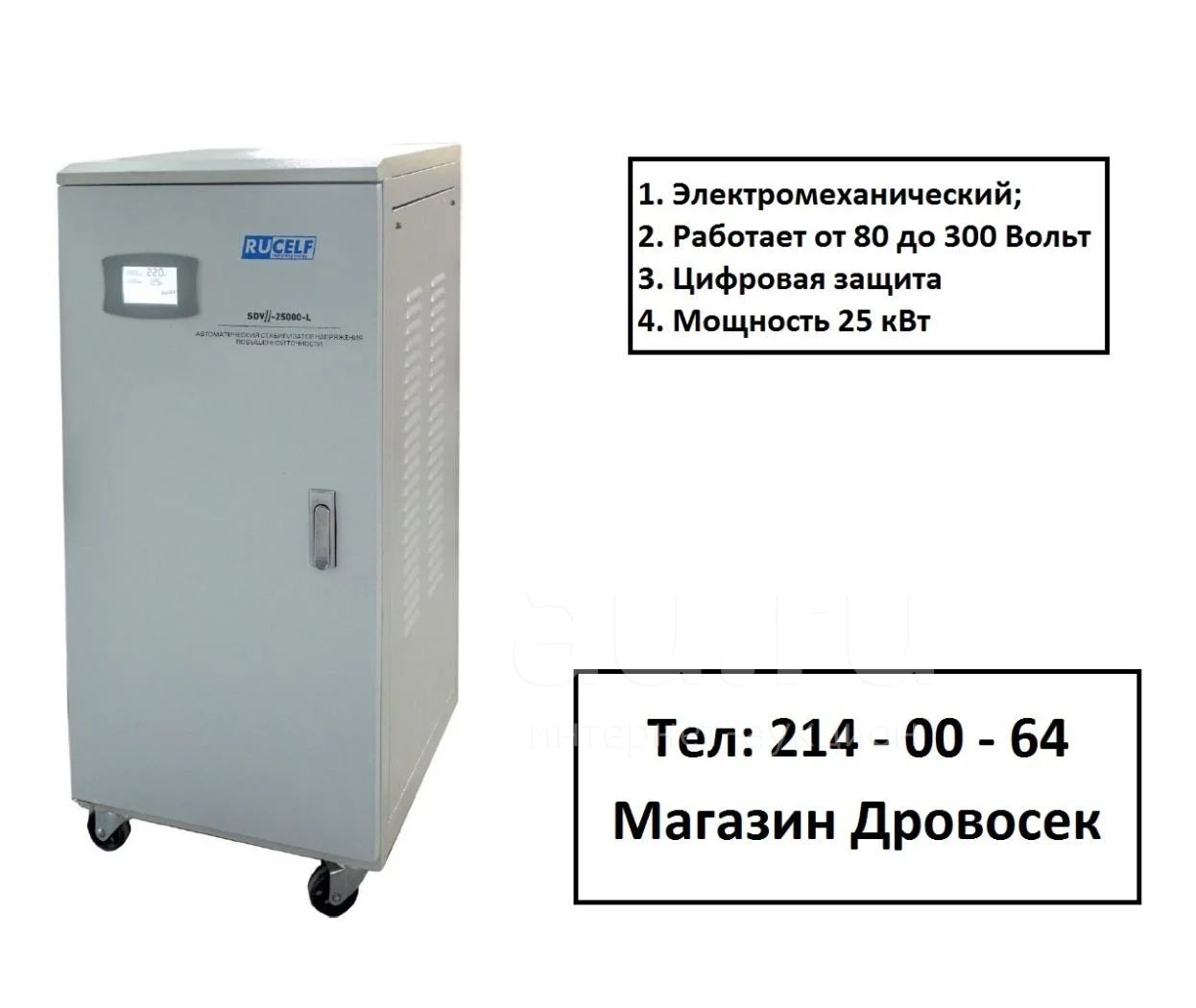

Стабилизатор напряжения электромеханического типа Rucelf SDW.II-25000-L (25 кВт + работает от 80 Вольт) новый! гарантия! бесплатная доставка в любой город России.

Цена
56 500 руб
8 ч 54 мин 30 секдо конца торгов(8 апр 2020 05:23)
Красноярск, Северныйусловия доставки
+7 923 354 XX XX
Магазин ТСЦ Дровосек

Описание лота

Состояние
Новое
Мощность, кВт
25
Количество фаз
1-фазный


[B]Однофазный электромеханический стабилизатор работающий от 70В до 300В. Мощность 25 кВт. Идельное решение для всего дома!


Стабилизаторы напряжения высокой точности RUCELF® серии SDVII предназначены для поддержания стабильного напряжения в однофазных сетях для питания электроприборов бытового назначения 220 В, 50 Гц.

Сфера применения:

• бытовое оборудование (телевизоры, холодильники)

• системы освещения

• системы кондиционирования и вентиляции

• лаборатории и испытательные установки

• системы обогрева и водоснабжения

• радиотрансляционные и звукоулавливающие системы

• навигационные системы

• зарядное оборудование

• медицинское оборудование

• оргтехника


При длительной работе стабилизатора, при напряжении Uвх. < 170 В возможна перегрузка стабилизатора по току. Это приводит к значительному нагреву токоведущих

частей и сокращает срок службы изделия. Исходя из вышеперечисленного, рекомендуется выбирать модель стабилизатора с 25% запасом от потребляемой мощности нагрузки или более, если планируется приобретение техники, которая будет подключаться к стабилизатору. Вы обеспечите «щадящий» режим работы стабилизатора, тем самым, увеличив его срок службы.

Необходимо определить сумму мощностей всех потребителей, нуждающихся одновременно в снабжении электроэнергией. Ниже приведен график выходной мощности стабилизатора в зависимости от входного напряжения, т.е. обязательно необходимо учитывать ту самую потерю мощности стабилизатора.




ПРИНЦИП РАБОТЫ И КОНСТРУКЦИЯ ИЗДЕЛИЯ

Стабилизаторы RUCELF® относятся к электромеханическому типу стабилизаторов, обеспечивающих плавное регулирование выходного напряжения с высокой точностью его поддержания. Регулирование обеспечивается сервоприводом, автоматически отслеживающим изменение входного напряжения. Выходное напряжение измеряется и сравнивается с эталонным напряжением блока управления. Если имеется отклонение, тогда начинает работать серводвигатель, настраивая добавочное напряжение так, чтобы напряжение на выходе приняло эталонное значение. Величина добавочного напряжения, в зависимости от колебания входного, либо прибавляется, либо вычитается из искаженного сетевого напряжения. Выводимая информация на дисплее:

1. Мощность стабилизатора (максимально допустимая нагрузка изделия, отображается при включении изделия на 2 секунды)

2. Старт (анализ узлов изделия при включении режима сеть)

3. Выходное напряжение (информация о выходном напряжении после стабилизации).

4. Входное напряжение (информация о нестабилизированном напряжении).

5. Температура (информация о температуре автотрансформатора, токосъемных щетках). Выводится на экран при достижении температуры 55°С и выше.

6. Шкала нагрузки (отображение приблизительной нагрузки на стабилизатор)

7. Индикатор «Гиря» (отображает 100% нагрузку)

8. Ошибка (информация об ошибках при включении или в процессе работы стабилизатора). Согласно ниже приведенной таблице.

На стабилизаторах RUCELF® устанавливается цифровая плата с микропроцессорным управлением, которая осуществляет логическое управление работой стабилизатора, учитывая напряжение на входе и на выходе, мощность подключенной нагрузки, температурный режим.

Плата управления работает следующим образом:

После включения стабилизатора в сеть, в течении 2 сек на дисплее отображается максимальная мощность стабилизатора, далее на дисплее отображается входное напряжение и надпись СТАРТ в это время плата управления анализирует все ли узлы работают исправно происходит измерение входного напряжения, работа редуктора, состояние температурных датчиков и настраивает выходное напряжение и через 5 сек включает питание нагрузки. В случае, когда невозможно отрегулировать выходное напряжение до заданных параметров (входное напряжение значительно отличается от заданного), высвечивается ОШИБКА СТАРТА. Когда выходное напряжение опускается ниже 170 В – отключается питание нагрузки и на дисплее высвечивается ошибка НИЗКОЕ ВХОДНОЕ НАПРЯЖЕНИЕ. После того, как выходное напряжение нормализуется, включается режим «задержка» на 5 с, после чего включается питание нагрузки. Когда выходное напряжение поднимается выше 242 В – отключается питание нагрузки и на дисплее высвечивается ошибка ВЫСОКОЕ ВХОДНОЕ НАПРЯЖЕНИЕ. После того, как выходное напряжение нормализуется, включается режим задержка» на 5 с, после чего включается питание нагрузки.При подаче входного напряжения более 300В происходит отключение автотрансформаторов. При понижении входного напряжения менее 290В работа стабилизатора нормализуется, включится подача напряжения на трансформаторы установится выходное напряжение и через 5 сек будет включено выходное напряжение.


При достижении температуры 65°С на любом из двух датчиков, происходит включение вентилятора (опционально), выключение вентилятора происходит, при достижении температуры 55°С одновременно по двум датчикам температуры. В случае если температура превысит 95°С, сработает тепловая защита. Выключится питание нагрузки, на дисплее высветится ошибка Превышение t1 или Превышение t2 , также на дисплее будет отображаться фактическая температура. После того как температура понизится до 55°С включится режим «задержка» на 5 сек, после чего возобновляется подача выходного напряжения. В случае, когда мощность подключенной к стабилизатору нагрузки будет 100% на дисплее высветится эмблема «ГИРЯ». Если мощность превысит предельно допустимую на дисплее будет мигать эмблема «ГИРЯ», питание нагрузки отключится, на дисплее высветится ошибка БОЛЬШАЯ НАГРУЗКА. После уменьшения мощности нагрузки, включится

задержка на 5 сек, после чего возобновится подача выходного напряжения. Если данная ситуация повторится 3 раза в течение 60 минут, стабилизатор отключит выходное напряжение и высветится ошибка ПЕРЕГРУЗКА. Для восстановления нормальной работы стабилизатора необходимо выключить стабилизатор автоматическим выключателем и пересмотреть суммарную мощность нагрузки (суммарная мощность подключенной к стабилизатору нагрузки не должна превышать номинальную мощность стабилизатора с учетом графика зависимости входного напряжения), и включить стабилизатор.


Характеристики



1. Диапазон стабилизации, В ............................................................................................... 70-300


2. Выходное напряжение ...............................................................................................220 В ± 3,5%


3. Максимальная температура нагрева рабочей обмотки автотрансформатора, °С ............95


4. Искажение синусоиды .............................................................................................отсутствует


5. Максимальное выходное напряжение, В ...........................................................................242


Минимальное, В ..........................................................................................................................170


6. Влажность воздуха ................................................................................................................< 80%


7. Температура окружающей среды, °С .........
