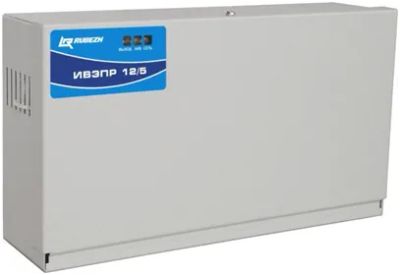

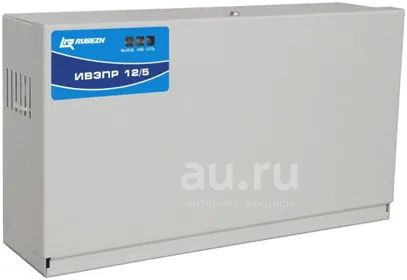

ИВЭПР 12/5 2х7-Р БР Источник вторичного электропитания резервированный

Резервированный источник питания; U-вх.140…265 В, P-потр.87 Вт, U-вых.12 В, I-вых.5 А(до 5.5 А кратковрем.); под два АКБ 12 В 7 А·ч; защита от КЗ и разряд., световая индикация, вых."СК"(АВАРИЯ); IP20, tраб.-10…+50°С, 324х86х184 мм. Подключение резервного блока БР12. Металлический корпус.

ИНФОРМАТИВНОСТЬ:

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).

Индикатор СЕТЬ:

- при наличии сети 230 В - светится зеленым светом;

- при отсутствии сети 230 В - не светится.

Индикатор АКБ:

- при наличии хотя бы одной исправной и заряженной АКБ - светится зеленым цветом;

- при разряде АКБ на 80% светится оранжевым светом (режим «предварительный разряд»);

- при отсутствии/неисправности/ неправильном подключении (переполюсовке) обеих АКБ - светится красным цветом.

Индикатор ВЫХОД:

- при наличии напряжения на выходе (нет КЗ) - светится зеленым цветом;

- при отсутствии выходного напряжения – не светится.

В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде транзисторного ключа с формированием потенциала 12В:

На выходе «Авария» присутствует напряжение +12 В если выполняются 3 условия:

– наличие сети 230 В;

– наличие хотя бы одной исправной и заряженной АКБ;

– наличие выходного напряжения (нет КЗ).

При отсутствии любого из вышеперечисленного – напряжение 0 В (выход разомкнут). Допустимая нагрузка информационного выхода – 50 мА.

В исполнении «-Р» информационный сигнал «АВАРИЯ» сделан в виде замыкающихся контактов электромеханического реле («сухой контакт»): при наличии всех трех вышеперечисленных условий – контакты реле замкнуты, при отсутствии любого из вышеперечисленного – разомкнуты.
