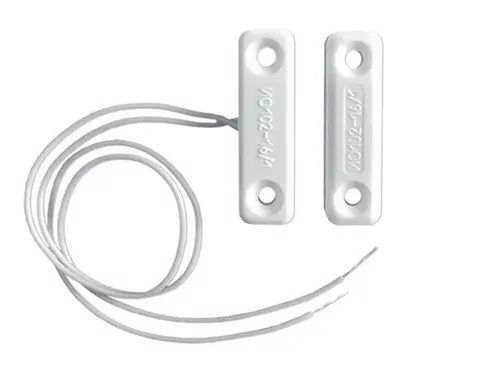

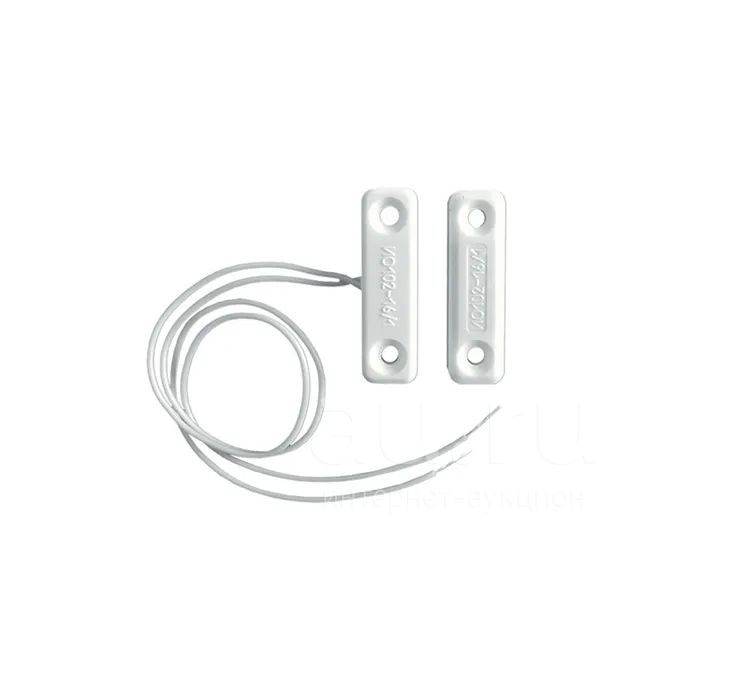

Извещатель ИО 102-16/1 охранный точечный магнитоконтактный, для наружной установки

ИО 102-16/1 Извещатель охранный точечный магнитоконтактный, для наружной установки, контакты размыкаются при тревоге;

8 мм (контакты замкнуты), 45 мм (контакты разомкнуты); U-коммут.72 В, I-коммут.250 мА, P-коммут.10 Вт; t-раб.-30…+50°С; 28х8х8 мм (геркон и магнит).

Кабельный отвод.

Пластиковый корпус. 0.048 кг

Предназначен для поверхностного монтажа для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала «Тревога» путем размыкания контактов геркона на приемно-контрольной прибор, концентратор или пункт централизованного наблюдения.

Технические характеристики:

- Коммутирующий элемент: геркон.

- Коммутируемое напряжение: 0,01 - 72 В.

- Коммутируемый ток: 0,005 - 0,25 А.

- Коммутируемая мощность, макс.: 10 Вт.

- Максимальное число срабатываний, не менее: 5•105.

- Выходное сопротивление:

не более 0,5 Ом при замкнутых контактах при токе (100±10) мА;

не менее 200 кОм при разомкнутых контактах.

- Контакты датчика должны быть в замкнутом состоянии при расположении магнита и датчика на рас-стоянии 8 мм и менее, и в разомкнутом состоянии на расстоянии 45 мм и более.

- Электрическая прочность изоляции между замкнутыми вместе выводами датчика и его корпусом должна выдерживать без пробоя и поверхностного перекрытия воздействие переменного напряжения 500 В (эффективное значение) или 700 В постоянного напряжения.

- Замыкание электрической цепи происходит при расположении магнита и датчика на расстоянии 8 мм и менее между ними, размыкание электрической цепи происходит при расположении магнита и датчика на расстоянии 45 мм и более между ними.

Допустимое смещение вдоль вертикальной оси между магнитом и датчиком - не более 3 мм.

- Диапазон рабочих температур: от -30 С до +50 С
