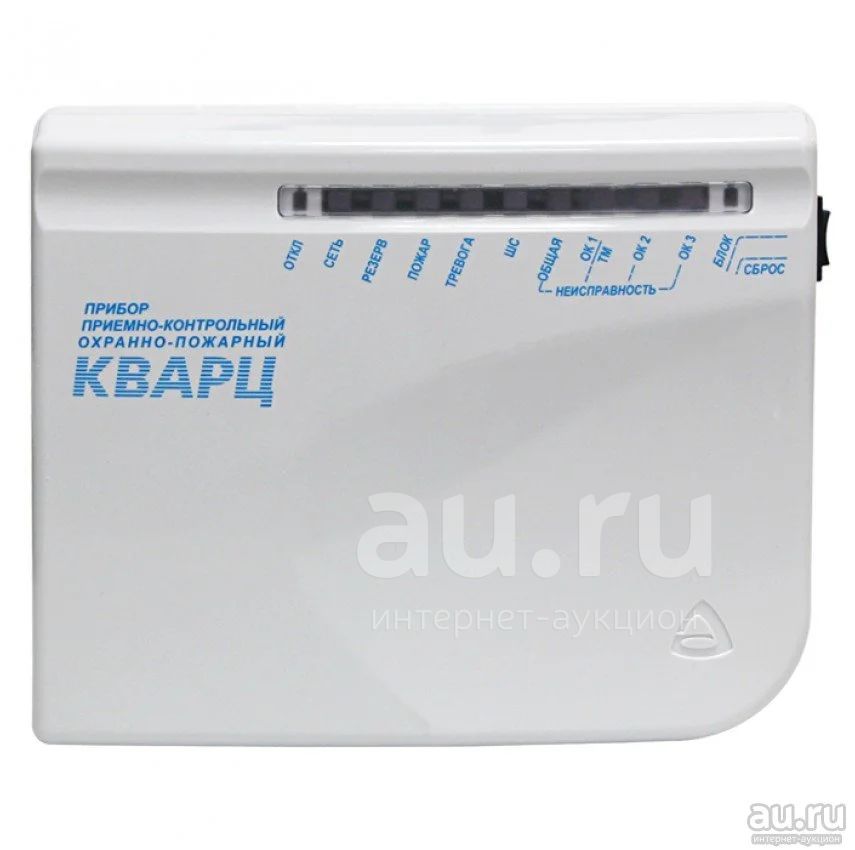

Кварц исп 1 Прибор приемно-контрольный охранно-пожарный

Назначение

предназначен для охраны малых и средних объектов. Эти объекты оборудуются электроконтактными и токопотребляющими охранными извещателями. При срабатывании прибора, извещения на пульт централизованного наблюдения передаются двумя выходными реле (ПЦН1 и ПЦН2). Прибор ставится на охрану и снимается с охраны или с помощью электронных ключей или выключателя. Тактика работы прибора выбирается установкой перемычек на плате.

Особенности

• Один шлейф охранной сигнализации.
• Четыре тактики работы прибора выбираются перемычками.
• Обеспечивается выдача сигналов на внешние световой и звуковой оповещатели.
• Встроенный звуковой сигнализатор с возможностью отключения.
• Постановка/снятие ШС осуществляется выключателем или ключами Touch Memory.
• Прибор имеет отключаемый и неотключаемый выходы 12 В.
• Встроенный источник питания от сети 220 В, резервное питание от аккумулятора.
• При питании прибора от сети осуществляется подзарядка аккумулятора в буферном режиме.
• Для продления срока службы аккумулятора в приборе предусмотрена электронная защита аккумулятора от глубокого разряда.

Технические характеристики

Количество шлейфов сигнализации1 шт.

Количество основных видов извещений прибора 9

Ёмкость памяти кодов идентификаторов (кол-во эл. ключей) (тип используемых с прибором электронных ключей TM – DS1990А) 7 шт.

Напряжение на входе ШС при его номинальном сопротивлении18 ± 3 В

Суммарная токовая нагрузка в ШС в дежурном режиме, не более1,5 мА

Напряжение / ток выходов реле ПЦН 1 и ПЦН 2 («сухой контакт» оптореле), до75 В / 50 мА

Максимально допустимый общий ток потребления по отключаемому выходу 12 В «ПИ» для питания извещателей, не более100 мА

Максимально допустимый общий ток потребления по неотключаемому выходу «+12В» для питания извещателей и оповещателей, не более600 мА

Ток коммутации по каждому из выходов ОК: «ОК1» и «ОК2», не более (при этом суммарный ток коммутации выходов ОК при питании оповещателей от внутреннего источника прибора +12 В не должен превышать максимально допустимый - 600 мА)500 мА

Регистрируются нарушения ШС длительностью, более70 мс

Не регистрируются нарушения ШС длительностью, менее50 мс

Напряжение питания сети (переменный ток 50 Гц)187...242 В

Мощность, потребляемая от сети (с заряженным аккумулятором и при отсутствии внешних потребителей) во всех режимах, не более8 ВА

Напряжение питания от аккумулятора11,8...14,0 В

Номинальная емкость резервного аккумулятора1,2 Ач

Ток потребления от аккумулятора в дежурном режиме/режиме тревоги (при отсутствии внешних потребителей), не более40/65 мА

Масса без аккумулятора, не более0,5 кг

Габаритные размеры, не более186x151x60мм

Степень защиты, не менееIP40

Срок службы, лет10

Диапазон рабочих температур-30…55 °С
