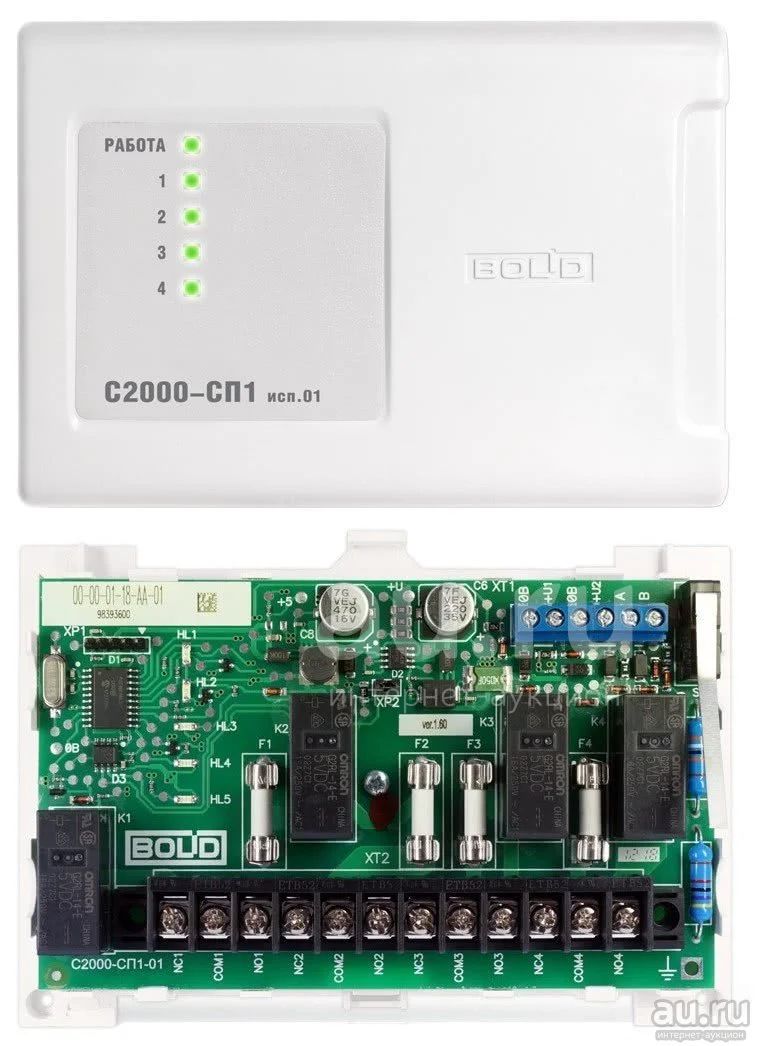

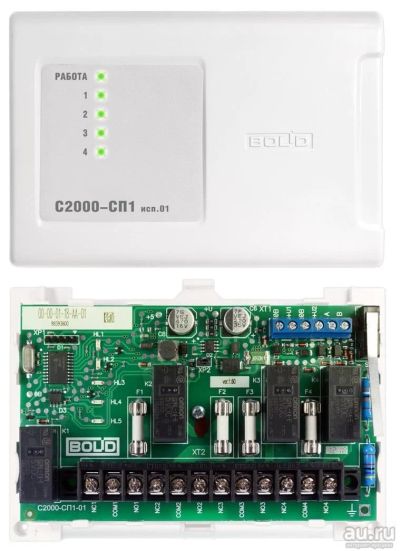

С2000-СП1 исп.01 Блок сигнально-пусковой

Релейный блок с управлением по интерфейсу RS-485 (релейный расширитель). Предназначен для работы в составе ИСО "Орион" и может выполнять функции управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.), выдавать тревожные извещения на пульт централизованного наблюдения (ПЦН) путём размыкания контактов реле, а также осуществлять взаимодействие с другими приборами и системами на релейном уровне. В системах пожарной сигнализации блок предназначен для формирования стартового импульса на прибор пожарный управления.

Описание:

· Независимое управление каждым из четырех реле по интерфейсу RS-485

· Программируемая логика управления реле позволяет:

o управлять различными исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и др.)

o использовать реле для передачи извещений на пульт централизованного наблюдения

o организовывать взаимодействие с системой видеонаблюдения

o осуществлять автоматическое переключение линий интерфейса RS-485 на резервный пульт "С2000"/"С2000М" или компьютер при аварии основного компьютера

· Контроль напряжения питания на каждом из двух вводов и наличия связи по интерфейсу RS-485

· Световые индикаторы состояния каждого реле

· Мощные выходные реле "С2000-СП1" исп.01 позволяют:

o управлять силовыми исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и др.)

o управлять силовой автоматикой (вентиляция, дымоудаление и др.)

· Передача сообщений по интерфейсу RS-485 на пульт "С2000"/"С2000М" или АРМ "Орион"/АРМ "Орион Про" (в том числе сообщений "Включение/ выключение реле")

Характеристики:

Напряжение питания, B: - от внешнего источника питания: 10.2…28.4

Потребляемая мощность блока, Вт, не более: 4

Ток потребления (без учета исполнительных устройств), мА, не более:

- при напряжении питания 12 В (все реле включены), не более: 300

- при напряжении питания 12 В (все реле выключены), не более: 20

- при напряжении питания 24 В (все реле включены), не более: 150

- при напряжении питания 24 В (все реле выключены), не более: 15

Параметры релейных выходов:

- кол-во релейных выходов: 4

- тип релейных выходов: НО/НЗ

- коммутируемое напряжение, В: 280

- коммутируемый ток, А: 8

- коммутируемая мощность, ВА: 2500

Габаритные размеры, мм: 157х107х36

Масса блока, кг: 0.35
