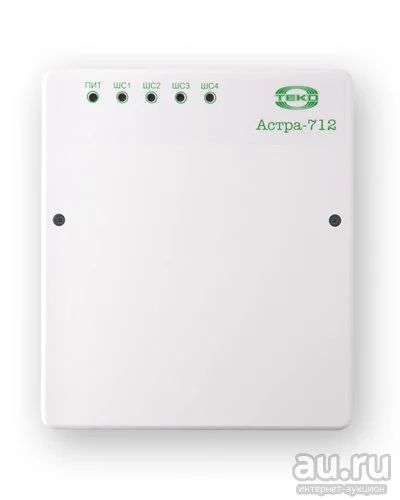

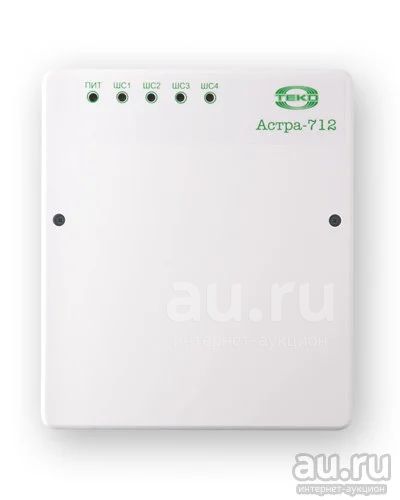

Астра-712/4 Прибор приёмно-контрольный

Астра-712/4 Прибор приемно-контрольный охранно-пожарный ППКОП 01101349

Основные данные

постановка на охрану/снятие с охраны осуществляется:

- с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РПУ Астра-Р исполнение ТМ, РПУ Астра-РИ-М). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК.

- с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки);

обеспечивается работа ШС по типам "охранный " или "пожарный".

В ШС могут быть включены:

- извещатели и приемо-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;

- пожарные извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В;

контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится;

контроль ШС типа "пожарный” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание ";

силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ;

установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор:

- режима настройки (перемычки или ПК),

- отключение линии расширения,

- способа постановки на охрану (ТМ или КН),

- режима работы в линии расширения (ведущий - ведомый),

- включение режима автоперевзятия,

- выбор режимов работы ШС ( "охранный " - "пожарный "),

- времени задержки на вход/выход;

наиболее полная реализация возможностей ППКОП осуществляется программированием с ПК:

- выбор набора необходимых функций (ПО Flasher),

- определение режимов работы выбранного набора функций (ПО Pconf-712);

подключение к ПК обеспечивается модулем сопряжения Астра-982 или Астра-983;

приборы не предназначены для использования в составе систем автоматического управления пожаротушением.

Технические данные

Питание от:

- сети переменного тока частотой 50 Гц

напряжением 187÷242 В

- АКБ напряжением 12÷14 В

Параметры ШС:

- напряжение на клеммах ШС в дежурном режиме от 9 до 14 В

- ток короткого замыкания по ШС 20±0,3 мА

Время интегрирования ШС:

- охранный 70±10 мс

- пожарный 300±30 мс

Сопротивление ШС:

- "норма" от 3 до 5 кОм

- "нарушение" охранный от 0 до 3 или более 5 кОм

- "нарушение" пожарный от 1,5 до 3 или от 5 до 12 кОм

- "неисправность" пожарный от 0 до 1,5 или более 12 кОм

ток в ШС для питания извещателей 3,5 мА

величина пульсации по выходу "+12В" 100 мА

напряжение АКБ, при котором включается индикация разряда 11,5±0,3 В

напряжение АКБ, при переходе в "спящий" режим 10,5±0,3 В

напряжение АКБ, при котором происходит отключение приборов (при отсутствии сетевого напряжения) 10,0±0,3 В

габаритные размеры прибора 165х190х79 мм

Масса прибора:

- с АКБ 3,9 кг

- без АКБ 1,3 кг

Максимальный ток нагрузки выходов:

- внешнего звукового оповещателя с АКБ

(клеммы "SND" и "+Bat_out") 1,5 А

- внешнего звукового оповещателя без АКБ

(клеммы "SND" и "+12V") 0,1 А

- внешнего светового оповещателя (клеммы "LHT" и "+12V") 50 мА

- управления (клеммы "ARM_out" и "+12V") 50 мА

Условия эксплуатации:

- температура, с АКБ от -10 до +50°С

- температура, без АКБ от -30 до +50°С

- относительная влажность воздуха без конденсации влаги до 95% при +35°С

- степень защиты оболочкой IP41

количество ШС, подключаемых к приборам: 4

количество релейных выходов 3

мощность, потребляемая прибором от сети переменного тока в дежурном режиме (без учета внешней нагрузки) и в режиме тревоги, Вт, не более 15

ток, потребляемый приборами от АКБ, мА, не более:

- в дежурном режиме 150

- в режиме "Тревога"170

ток максимальной нагрузки по выходу "+12В", мА, не более 750±50

ток при коротком замыкании по выходу "+12В", мА, не более 40±2

время работы от АКБ в дежурном режиме без учета питания внешней нагрузки, ч 48

Информативность

двухцветная индикация состояния каждого ШС;

двухцветная индикация состояния цепей питания;

выход на световой оповещатель;

выход на звуковой оповещатель;

программируемые релейные выходы;

выход для питания извещателей;

дополнительный выход от АКБ;

выход управления "" с двумя фиксированными состояниями замкнут/разомкнут (взят/снят);

вход/выход линии расширения.
