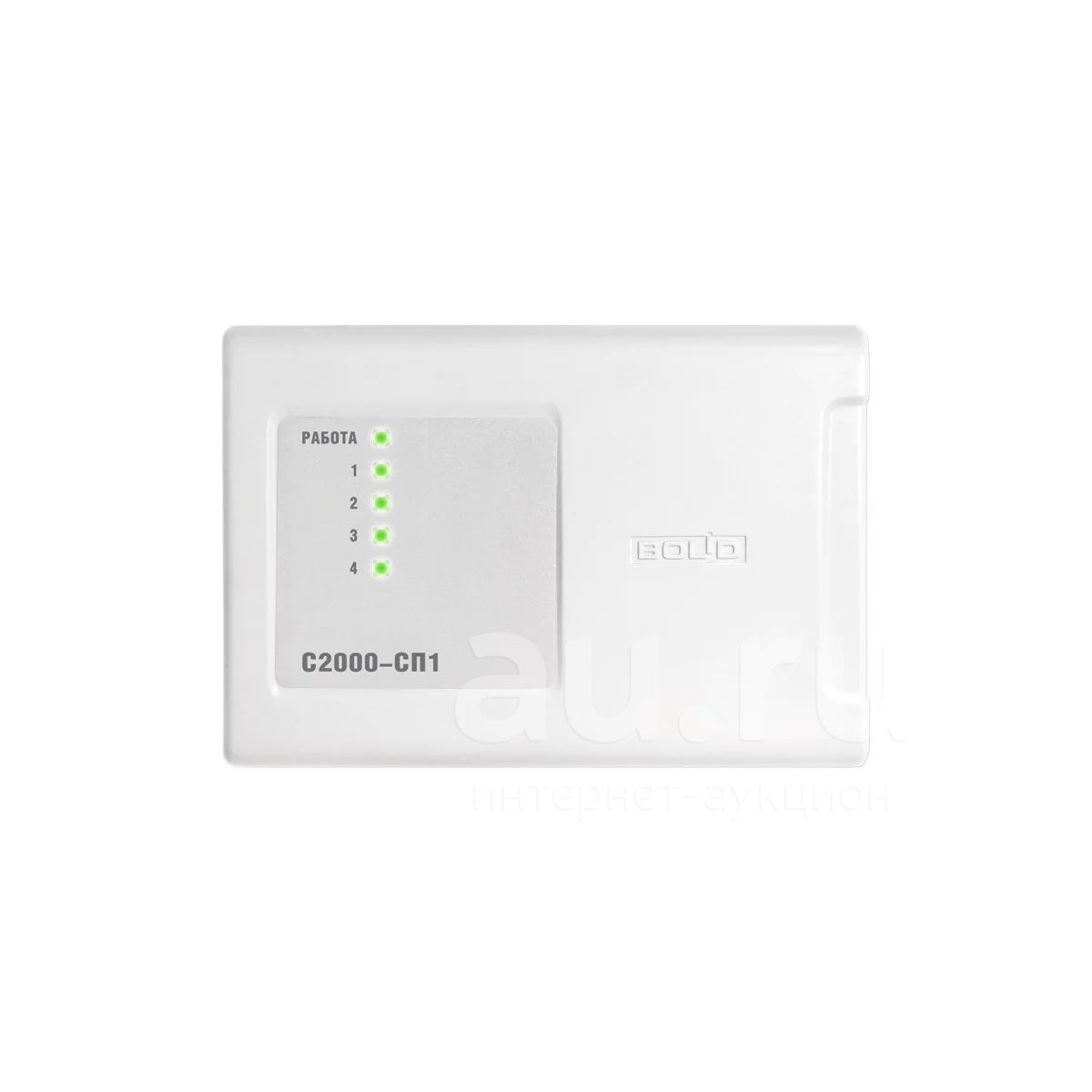

С2000-СП1 Блок сигнально-пусковой Болид

Релейный блок с управлением по интерфейсу RS-485 (релейный расширитель). Предназначен для работы в составе ИСО "Орион" и может выполнять функции управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.), выдавать тревожные извещения на пульт централизованного наблюдения (ПЦН) путём размыкания контактов реле, а также осуществлять взаимодействие с другими приборами и системами на релейном уровне. В системах пожарной сигнализации блок предназначен для формирования стартового импульса на прибор пожарный управления.

Описание:

· Независимое управление каждым из четырех реле по интерфейсу RS-485

· Программируемая логика управления реле позволяет:

-управлять различными исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и др.)

-использовать реле для передачи извещений на пульт централизованного наблюдения

-организовывать взаимодействие с системой видеонаблюдения

осуществлять автоматическое переключение линий интерфейса RS-485 на резервный пульт "С2000"/"С2000М" или компьютер при аварии основного компьютера

· Контроль напряжения питания на каждом из двух вводов и наличия связи по интерфейсу RS-485

· Световые индикаторы состояния каждого реле

· Мощные выходные реле "С2000-СП1" исп.01 позволяют:

-управлять силовыми исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и др.)

-управлять силовой автоматикой (вентиляция, дымоудаление и др.)

· Передача сообщений по интерфейсу RS-485 на пульт "С2000"/"С2000М" или АРМ "Орион"/АРМ "Орион Про" (в том числе сообщений "Включение/ выключение реле")

Характеристики:

Количество выходов: 4 релейных выхода с переключаемыми контактами

Максимальный коммутируемый ток одного выхода: 2 А

Максимальное коммутируемое напряжение: 100 В

Максимальная коммутируемая мощность каждого реле: 30 ВА

Световая индикация на лицевой панели: 5 светодиодных индикаторов

Датчик вскрытия корпуса: микропереключатель

Коммуникационный порт (для работы в ИСО «Орион»): RS-485, протокол Орион

Питание прибора: От внешнего источника постоянного тока (Имеется дополнительный ввод для подключения резервного источника питания)

Напряжение питания от 10,2 В до 28,4 В постоянного тока

Ток потребления (без учёта потребления исполнительных устройств), не более:

-при напряжении питания 12 В: 140 мА

-при напряжении питания 24 В: 70 мА

Ток потребления в дежурном режиме (все выходы выключены), не более:

-при напряжении питания 12 В: 20 мА

-при напряжении питания 24 В: 15 мА

Готовность к работе после включения питания: не более 5 с

Рабочий диапазон температур: от -30 до +55 °C

Относительная влажность: до 98% при +25 °C

Степень защиты корпуса: IР40

Габаритные размеры: 156x107x39 мм

Масса прибора: не более 0,3 кг

Средний срок службы: 10 лет

Программирование прибора: Программа UProg.exe

Подключение к ПК: Через интерфейс RS-485 с помощью преобразователя интерфейсов

Тип монтажа: Настенный навесной или на DIN-рейку
