Драйвер шагового двигателя Bigtreetech TMC2209 V1.2 (TMC 2209) 3D принтер (MKS Gen-L, SGen L, BTT SKR)
Снят с торгов продавцом.
10 янв 2024 17:00
Причина:
Продано
Этот лот уже не продается, но мы нашли для вас похожие
3х осный акселерометр MMA7361 (Arduino)
300руб.Пузырьковый уровень для камеры / заглушка в гнездо вспышки Canon Nikon
100руб.Cтерео усилитель 3+3 ватта с регулятором громкости на PAM8403
200руб.Защитный экран дисплея фотокамеры для Sony NEX-3 NEX-5 NEX-5C NEX-5N
200руб.Макетная плата односторонняя 5х7см (печатная плата 2шт)
100руб.Buff бандана-трансформер (балаклава, шарш, косынка, бафф) розовая #X26
200руб.Зарядное для Li-Ion аккумуляторов на чипе TP4056 (Mini USB, miniUSB)
100руб.Миниатюрный повышающий dc-dc преобразователь на MT3608 (Step Up, MT-3608, аналог LM2577)
100руб.Описание лота
Состояние | Новое |
Вид | Драйвер шагового двигателя |
BIGTREETECH TMC2209 – набирающий популярность драйвер шагового двигателя. Кроме поддержки ещё больших токов, отличается также несколькими новыми возможностями. Ключевая – StallGyard, которая позволяет использовать драйвер ШД в качестве концевого выключателя (функция SENSORLESS_HOMING в Marlin).
Характеристики:
- Логика совместима с драйвером A4988/DRV8825 и др. Напряжение от 3,3В до 5В
- Ток 1.8А (пиковая нагрузка 2.5А) при 24В
- Конфигурации микрошага: 1/2, 1/4, 1/8, 1/16. С интерполяцией до 1/256
- 1/256 без интерполяции только с управлением по UART
- Питание мотора: 4,75 до 36В
- Поддержка режимов STEP/DIR и UART
- Режим StealthChop2 - автоматически оптимизирует настройки для снижения шума. Работает по умолчанию и не требует конфигурации.
- Режим SpreadCycle. Уменьшает резонанс и повышает плавность. Может быть включен только через UART и OPT.
- Режим StallGuard4: возможность использовать драйвер в качестве концевика

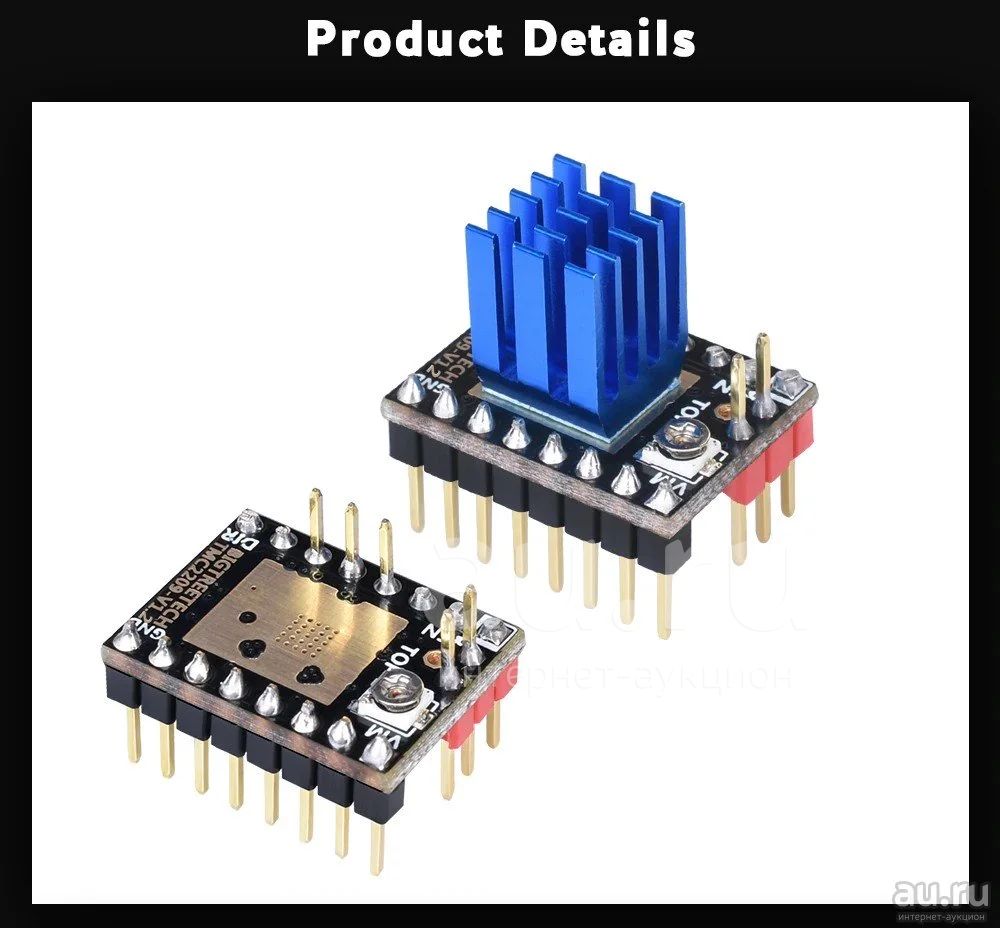

- Чип драйвера ШД расположен на нижней части платы, радиатор устанавливается на печатную плату сверху. Это сделано в связи с тем, что чип греется больше всего именно внизу. Vref регулируется через отверстие в печатной плате, либо прошивкой при включенном UART.
Цена за комплект: драйвер + радиатор.
