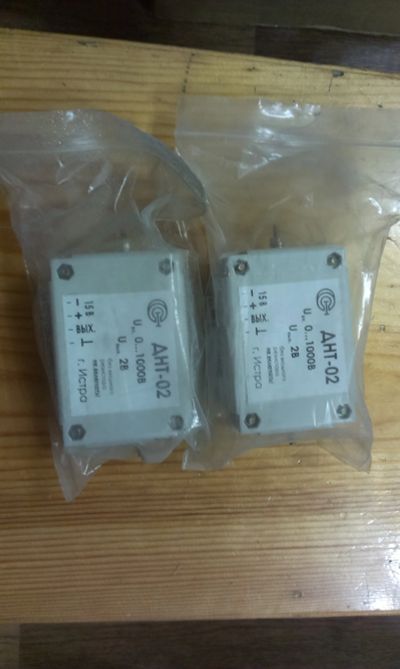

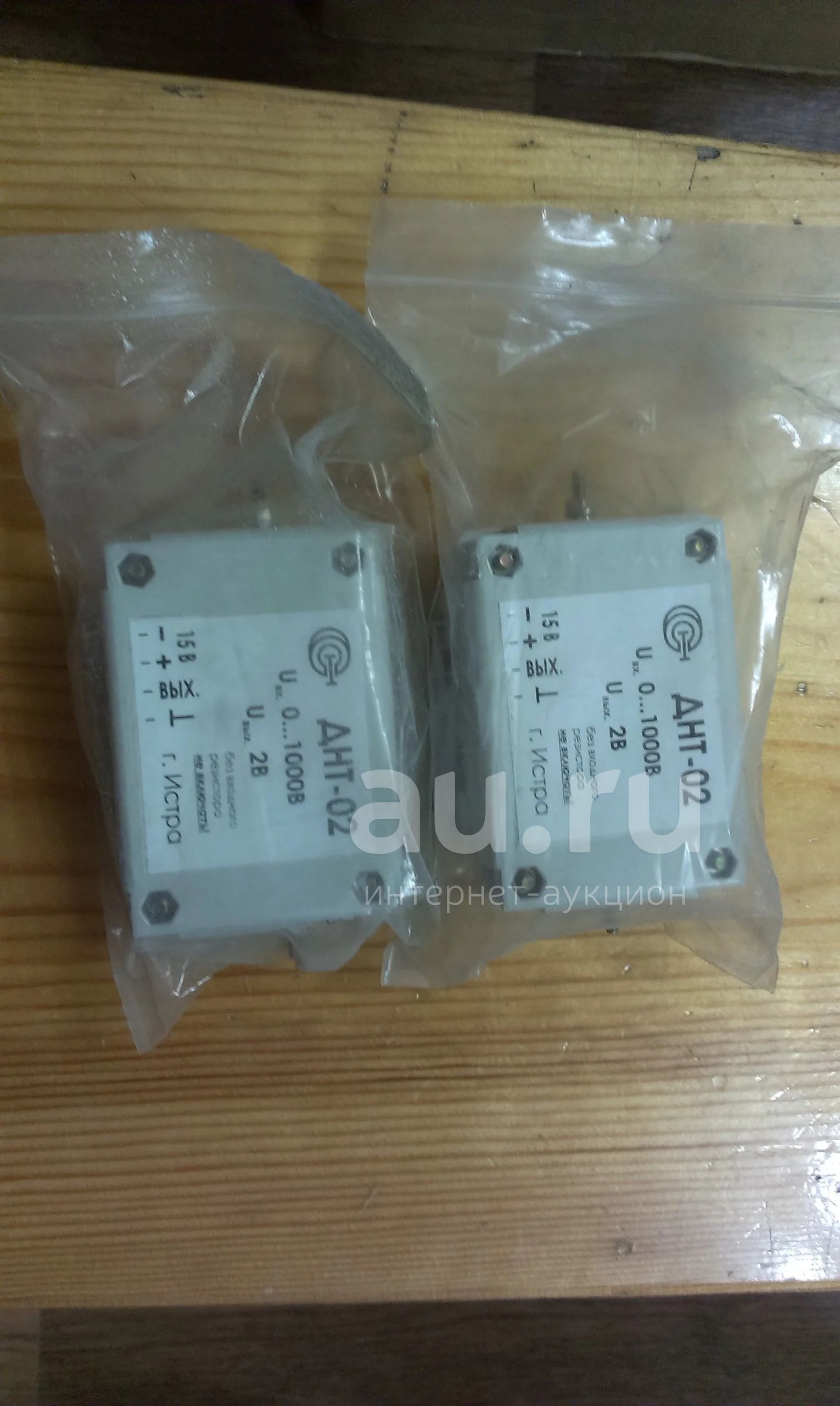

Датчик напряжения днт-02

Датчик переменного напряжения ДНТ-02 - это измерительный преобразователь напряжения. предназначен для измерения переменного напряжения с гальванической развязкой силовой цепи и цепей контроля. Датчик ДНТ-02 может быть использован в различных цепях телеметрии или в других устройствах. Описание датчика напряжения ДНТ-02 Датчик напряжения ДНТ-02 измеряет переменное напряжение в средневыпрямленных значениях, отградуированных в среднеквадратичных значениях. Выходной сигнал по напряжению. ДНТ-02 состоит из замкнутого магнитопровода с двумя обмотками и платы электронной обработки сигнала . По входной обмотке магнитопровода протекает ток, пропорциональный измеряемому напряжению. Номинальный ток Iном равен 1 мА. Этот ток задается внутренним или внешним сопротивлением. Наведенный во вторичной обмотке ток усиливается и выпрямляется детектором средневыпрямленных значений. Для ДНТ-02 выпрямленный сигнал усиливается электронным усилителем и подается на выход датчика.
