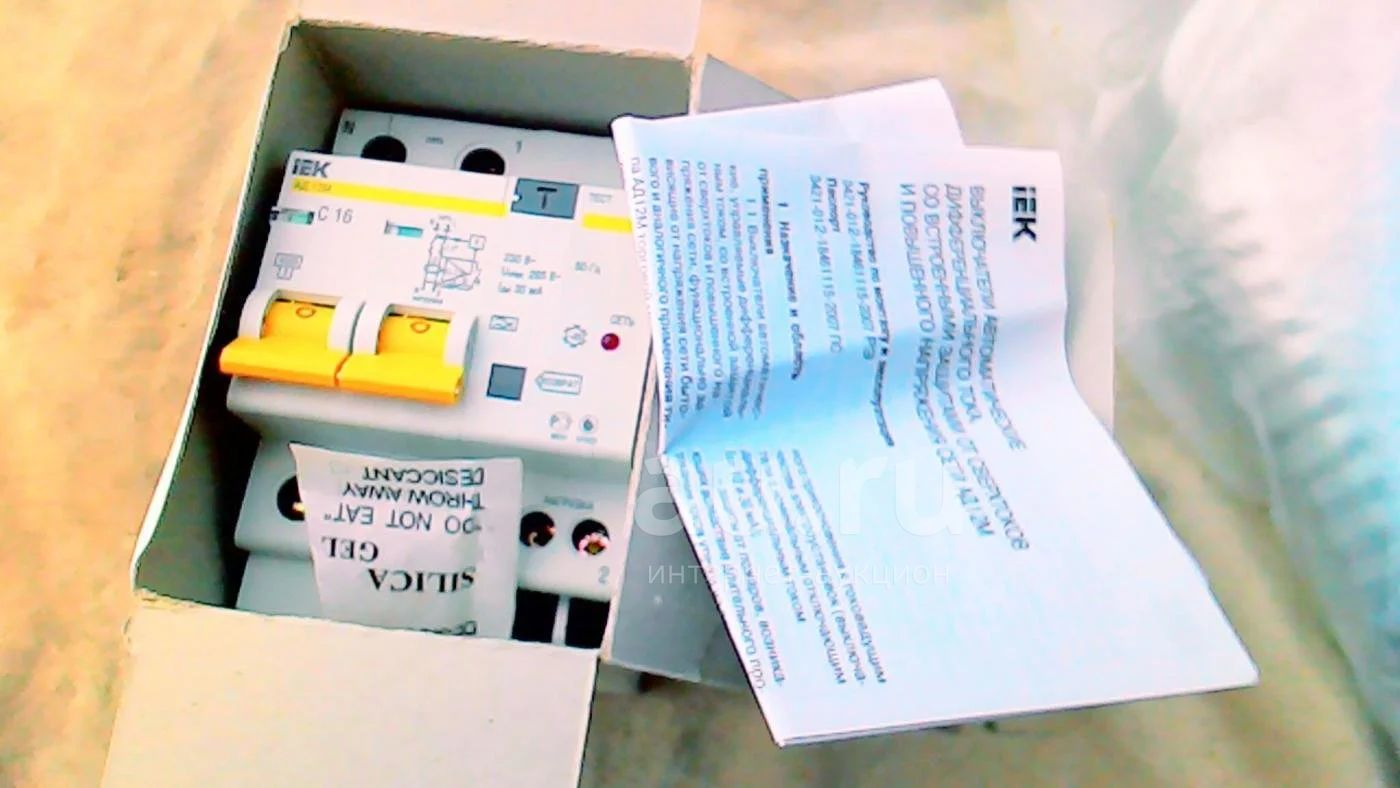

Диф.автомат АД12М 2Р С16 30мА ИЭК . Внимание. Защита встроенная от ПереНапряжения Свыше 265 V.

Дифференциальный автомат АД12М.

Назначение.

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков. Обеспечивает три вида защиты – защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции; предотвращение пожаров вследствие протекания токов утечки на землю; защиту от перегрузки и короткого замыкания. Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.

Наличие функции защиты от повышенного напряжения (265±5 вольт).

Преимущества.

Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.

Встроенная защита от импульсных (грозовых перенапряжений) – варистор класса D.

Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.

Независимый индикатор положения контактов.

Широкий диапазон рабочих температур от –25°С до +50°С.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Наличие кнопки тест для проверки работоспособности устройства и правильности подключения.

Наличие кнопки возврат для индикации срабатывания от дифференциального тока.

Возможность установки дополнительных устройств: – контакт состояния КС47; – контакт состояния КСВ47.

Особенности конструкции.

Увеличенный размер головки винта с универсальным шлицом (+ , –) облегчает монтаж и предотвращает выпадение винтов при установке. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Широкий диапазон рабочих температур от –25°С до +50°С позволяет использовать выключатель в различных климатических поясах. Тест для проверки работоспособности устройства и правильности подключения.

Комбинированная схема с электронным модулем дифференциальной защиты, варистором класса D и встроенным выключателем серии ВА47-29 обеспечивает 5 видов защиты oт: дифференциального тока (тока утечки); короткого замыкания; перегрузки; импульсных; повышенного напряжения (265±5 В). Возврат для индикации срабатывания от дифференциального тока.

Возможность простой самостоятельной установки контактов состояния КС47 и КСВ47. Наплавка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки. Встроенная защита от длительных 265В; 0,2 с и импульсных (разрядный ток 8/20мкс) перенапряжений сети.

Технические характеристики.

Соответствуют стандартам ГОСТ Р 51327.1-99, ТУ 99 АГИЕ.641243.039

Номинальное напряжение частотой 50 Гц, В 230/400

Номинальный ток In, А 10, 16, 20, 25, 32, 40, 50, 63

Номинальный отключающий дифференциальный ток IDn,мА 30

Номинальная отключающая способность, А 4 500

Рабочая характеристика при наличии дифференциального тока А

Время отключения при номинальном дифференциальном токе, мс ?40

Число полюсов 2

Условия эксплуатации УХЛ4

Степень защиты выключателя IP 20

Износостойкость, циклов В-О, не менее 10 000

Максимальное сечение присоединяемых проводов, мм2 вход – 25; выход – 16/25*

Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0

Масса (2/4-полюсные), кг 0,2
