КВВГнг-LS 4х1,5 ГОСТ!!!

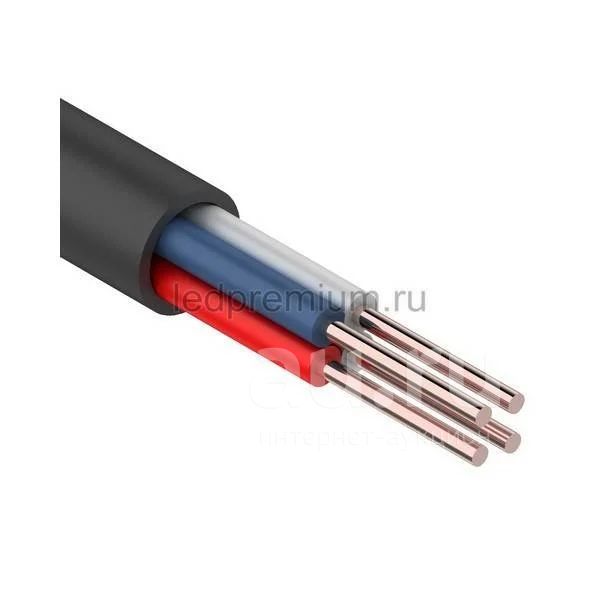

Кабель контрольный КВВГнгLs

НГ - означает не поддерживающий горение

LS - означает низкое газо- и дымовыделение

Кабели предназначены для неподвижного присоединения к электрическим приборам,аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В.

Кабели прокладываются в помещениях, каналах, туннелях, в условиях агрессивной среды при отсутствии механических воздействий на них.

Конструкция

Жила - мягкая медная проволока.

Изоляция - ПВХ пластикат.

Поясная изоляция - лента ПЭТФ пленки.

Оболочка - ПВХ пластикат.

Характеристики

Температура эксплуатации от - 50 ºС до + 50 ºС.

Температура прокладки и монтажа от -10 ºС до +50 ºС.

Радиус изгиба кабеля при прокладке:

Кабель наруж. диаметром до 10 мм. включ. не менее 3-х диаметров кабеля;

Кабель наруж. диаметром от 10 до 25 мм. включ. не менее 4-х диаметров кабеля;

Кабель наруж. диаметром от 25 мм. не менее 6-ти диаметров кабеля.

Не распространяют горение при одиночной прокладке.

Строительная длина - не менее 150м.

Стойкость кабеля к механическим воздействиям.

Допускается эксплуатация кабелей в высокогорных районах при высоте не более 4300 м над уровнем моря.

Рабочее напряжение, В - 660.

Номинальное переменное напряжение частоты 50 Гц, кВ: 0,66.

Испытательное переменное напряжение 50Гц 5 мин, кВ: 2,5.

Номинальная толщина изоляции для жил сечением:

0.75 - 2.5 мм2 - 0.6 мм;

4 - 6 мм2 - 0.7 мм;

10 мм2 - 0.9 мм.

Электрическое сопротивление изоляции жил при температуре 20°С сечением:

0.75 - 1.5 мм2 - не менее 10 МОм*км;

2.5 - 4.0 мм2 - не менее 9 МОм*км;

10 мм2 - не менее 6 МОм*км.

Длительно допустимая температура нагрева жил при эксплуатации: +70°С.

Кабели стойки к монтажным изгибам.

Срок службы кабелей при прокладке в земле и открытой прокладке - 15 лет, при прокладке в помещениях, каналах - 25 лет.
