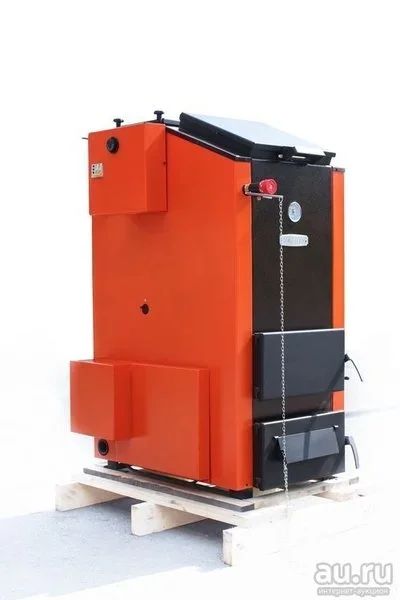

Котёл отопительный твердотопливный "Магнум" КДГ 30 ТЭ 30 кВт ( Вертикальная загрузка, водонаполненный колосник, длительного горения, до 300 м2) Бесплатная доставка!
Торги завершены. Лот не продан.
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Описание лота
Состояние | Новое |
Вид | Котел отопительный |
Вид топлива | Твердое топливо |
Мощность, кВт | 30 |
Материал корпуса | Сталь |
Дополнительно | Режим длительного горения, Водяной контур |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МАГНУМ 30
Теплопроизводительность, кВт 20-30
Отапливаемая площадь, H до 2,7м, м2 200-300
КПД на марке угля «ДО», % 80
Рабочее давление в котле, бар 2
Максимальная t воды на выходе 85
Номинальная t воды на входе в котел* 60
Греющие поверхности котла, м2 2,2
Объем загрузочной камеры, л 100
Объем водяного контура котла, л 110
Высота котла, мм 1260
Ширина котла, мм 575
Глубина котла, мм 920
Масса котла, не более кг. 270
Высота до оси фланца подачи, мм 1155
Высота до оси фланца обратки, мм 96
Высота подключения дымохода, мм 1000
Сечение дымоход.патрубка котла, мм Ø150
Диаметр дымохода, мм 150
Рекомендуемая высота дымохода, м. 7
Подключения отопительного контура ДУ 32
Основное топливо уголь марки "Д" каменный, бурый уголь, антрацит
Рекомендуемый размер фракции угля, мм 10-100
Схема устройства котла «Магнум» 30 квт
1. Ручка дверки, 2. Дверка для загрузки топлива, 3. Люк прочистной,
4. Винты крепления, 5. Патрубок подачи G1 ¼", 6. Заслонка подачи третичного
воздуха в загрузочную камеру, 7. Патрубок для подключения обратки G1 1/4" или
установки блока ТЭН, 8. Рукоятка для вращения прочистных толкателей
9. Рукоятка заслонки быстрого розжига, 10. Рукоятка заслонки золы крупной фракции
11. Дверца зольника, 12. Заслонка с рычагом и с рукояткой для ручной настройки
тяги, 13. Дверца топочная 14. Термометр, 15. Терморегулятор тяги, 16. Крышка
д/установки привода, 17. Крышка д/установки моторедуктора,
18. Направляющая установки защитного кожуха., 19 – Шамотный кирпич размером 230*114*40 — 3 шт., 20 - Заслонка прочистная (съемная), 21 — Заслонка быстрого розжига (съемная), 22 — Водонаполненный колосник, 23 - Камера для золы крупной фракции, 24 — Заслонка камеры золы крупной фракции (подвижная), 25 — Прочистные толкатели, 26 — Зольный ящик, 27 — Загрузочная камера28 — Водонаполненный
теплообменник, 29 — Отбойник (съемный), 30 — Патрубок дымохода
ПРИНЦИП ДЕЙСТВИЯ
Принцип действия котла основан на передаче тепловой энергии,
высвобождаемой при сжигании топлива, теплоносителю – воде. В результате горения
стенки, крышка и частично дно топки и поверхности труб нагреваются и передают
тепло воде, циркулирующей в водяной рубашке и теплообменниках, которая выходит
через патрубок подачи в верхней части котла. Вода – обратка попадает в котёл через
патрубок обратки в нижней части боковой стенки. Горение топлива происходит в топке
внутри корпуса. Все поверхности топки и перегородок омываются теплоносителем
циркулирующим в рубашках котла, что обеспечивает эффективный теплообмен.
Процесс горения обеспечивается управляемой подачей воздуха первичного — из
зольника через решётку колосников, вторичного — подаваемого в заднюю часть топки
и третичного (в «Магнум»30 квт) — осуществляющего дожиг топочных газов.
Количество поступающего воздуха регулируется 2-мя способами:
1 способ. Вручную с помощью рукоятки закручивая или отвинчивая, тем самым
изменяя наклон заслонки;
2 способ. Автоматически с помощью регулятора тяги.
Для правильной работы котла заслонка в опущенном состоянии всегда должна быть
приоткрыта с зазором 2-3мм (как в ручном, так и в автоматическом режиме работы).
Регулировку данного зазора необходимо произвести используя рукоятку.
Терморегулятор тяги устанавливается в патрубок на выходе из корпуса котла и
выполняет следующие функции – считывание показаний температуры воды в системе
отопления и в случае необходимости регулировку подачи первичного воздуха для
горения под водяные колосники котла и вторичного воздуха в зону теплообменников,
при этом открывая или закрывая заслонку. Таким образом изменяется интенсивность
горения топлива в котле. Терморегулятор соединен с заслонкой специальной цепочкой,
присоединенной к рычагу заслонки дверцы зольника с таким расчетом, чтобы была
возможность регулировки ее натяжения.
Благодаря продуманной конструкции, отопительные водогрейные котлы
длительного горения (КДГ) серии «Магнум» обеспечивают обогрев помещений
площадью от 50 до 300 кв.м. и работают на разных видах угля, относятся к котлам
«шахтного» типа. Различная производительность позволяет подобрать модель с
мощностью, которая гарантирует эффективную и надежную работу. Котлы могут
использоваться как самостоятельный источник тепловой энергии, так и в дополнение к
существующим системам отопления с другими видами котлов. Длительность работы
котла на одной закладке угля до 16 часов обеспечивается 3-х ходовой конструкцией в
котле Магнум 30 кВт и до 12 часов в 2-х ходовой конструкции в котлах Магнум 15 и 20
кВт. Объём угля загружаемого в загрузочную камеру, отделён перегородкой от
топочной камеры. В процессе горения разогревается лишь часть топлива находящаяся в
загрузочной камере, тем самым, обеспечивая равномерное и длительное горение.
Котлы серии «Магнум» имеют международный сертификат соответствия.
В конструкции предусмотрена возможность установки блока ТЭН. Подключение
электрического питания должна производить лицензированная организация с
квалифицированным аттестованным персоналом, в соответствии с требованиями
Правил устройства электроустановок (ПУЭ).
Установка котла, монтаж дымовой трубы дымоходов и системы отопления
должны производиться в соответствии с «Правилами устройства и безопасной
эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7кг/см2),
водогрейных котлов и водонагревателей с температурой нагрева воды не выше 338
К(115º С )».
Действует система скидок!
Котел в наличии, посмотреть на Спандаряна 10, маг."Спектр"
