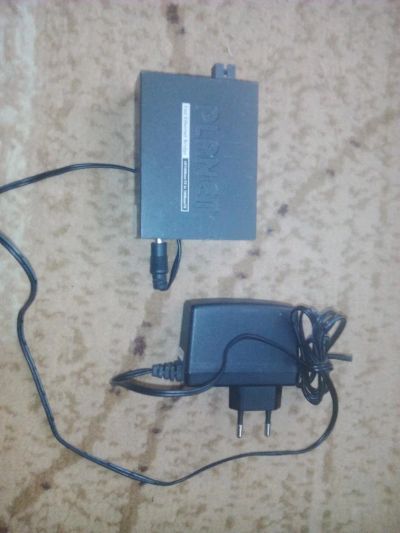

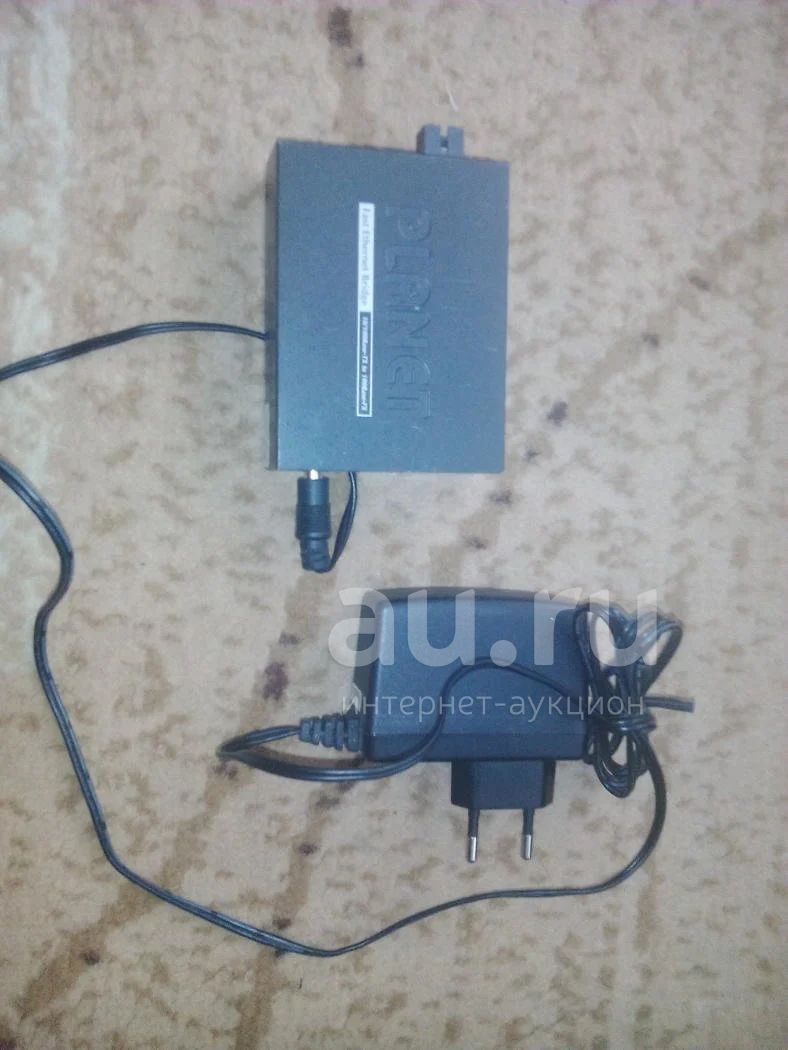

Медиаконвертер Planet– FT-806 A20/B20

Медиаконверторы PLANET FT-806 A20/B20 используют технологии Fast Ethernet 100Base-FX (оптоволокно) и 10/100Base-TX (экранированная витая пара) для преобразования среды. Поддерживают выбор режимов работы half-duplex (полу дуплекс) и full-duplex (полный дуплекс) и два типа оптического кабеля (одномод и многомод). Медиаконвертор автоматически настраивается на самый быстрый режим работы, поддерживаемый подключенным к нему оборудованием связанным с портом UTP (экранированной витой пары). Если коммутатор или рабочая станция поддерживает режим работы на портах full duplex, Медиаконвертор автоматически переключится на использование этого режима, что позволит обеспечить эффективную пропускную способность 200 Мбит/с. Если коммутатор или рабочая станция поддерживает только half duplex, Медиаконвертор автоматически переключится на использование этого режима, что позволит обеспечить номинальную пропускную способность 100 Мбит/с. Для оптоволоконного интерфейса режим работы можно выбрать с помощью переключателя на медиаконверторе (half/full-duplex). Оптический порт (SC) преобразователя работает на длине волны 1310/1550 нанометров с технологией мультиплексирования с разделением длины волны (WDM). Медиаконверторы FT-806 поддерживают функцию LFP (Link Fault Pass Through) (LLCF/LLR) При помощи DIP переключателя. Функция LLCF/LLR поможет мгновенно получить информацию при возникновении проблем связи и обеспечить эффективное решение для контроля за сетью с возможностью автоматического резервирования. DIP-переключатель отключает или включает использование функции LFP.

Когда функция LLCF включена, порты конвертеров не включают сигнал соединения (LINK) на одном из портов до тех пор, пока не получен сигнал соединения со второго порта конвертера. Таким образом, если происходит обрыв оптического или медного кабеля, то сигнал LINK пропадет одновременно, как на порту где произошло повреждение кабеля, так и на втором порту. В результате разрыв соединения будет виден на удаленном оборудовании (погаснет LINK на коммутаторе или др. оборудовании), подключенном к интерфейсу с исправным кабелем, что позволяет определить неисправность до поступления сигнала от пользователей. Функция LLCF может быть использована для диагностики своего оптического или медного порта и для резервирования канала.

Когда функция LLR (Link Loss Return) включена, передатчик оптического порта конвертера выключается, если приемник не получает сигнала. Т.е. если волокно оптического соединения разорвано, то LLR передает сигнал неисправности на соседний конвертер. LLR используется для определения проблем только на оптическом порту.
Обе эти функции позволяют администратору в короткий срок заметить и определить причину неисправности

Поддержка стандартов IEEE802.3, IEEE802.3u 10/100Base-TX, 100Base-FX
– Разъемы: Один RJ-45 (Auto-MDI/MDI-X) Twisted Pair, EIA568
Один оптический разъем SC с длинной волны:
FT-806A20: Tx-1310nm, Rx-1550nm
FT-806B20: Tx-1550nm, Rx-1310nm
- Скорость передачи данных:
TP: 10/100 Мбит/с
FX: 100 Мбит/с
- Поддержка режима Duplex:
Порт TP (медь) – Автоматический выбор режима Full или half-duplex
Порт FX (оптика) – Выбор режима работы с помощью DIP переключателя (Full или half-duplex.)
- Индикация: PWR, FX LNK/ACT, FX FDX/COL, TP 100, TP LNK/ACT, TP FDX/COL
- DIP переключатели: 2 DIP переключателя
Задний DIP переключатель: выбор режима duplex для порта FX
Боковой DIP переключатель: включение/ выключение режима LFP (Link Fault Pass-through)

Модель FT-806A20 / B20
Протоколы >IEEE 802.3u, 100Base-FX, 100Base-TX
Габариты 70 x 97 x 26 мм (Ш x Д x В)
Вес 0.2 кг
Питание Внешний источник питания постоянного (5Вольт, 2A максимум).
Разъемы и кабели
Витая пара / STP RJ45, категории 5 (EIA/TIA 568)
Оптика Один SC; WDM
Кабель многомод (MM) 50/125, 62.5/125 nm
Кабель одномод (SM) 9/125 nm
Поддерживаемые расстояния и функции
100 метров
Кабель многомод (MM) До 550 метров
Кабель одномод (SM) До 20 км
Режимы работы портов TP: Half and Full Duplex, auto-negotiation
FX: Half and Full Duplex via DIP switch
Условия эксплуатации
Температура От 0 до +50 градусов C
Влажность 5-90% (без образования конденсата)
