LED индикатор уровня сигнала/заряда KA2284 Arduino
Продан по цене «Купить сейчас».
27 март 2019 10:49
Этот лот уже не продается, но мы нашли для вас похожие
Слюда для микроволновок 12х15 см
100 руб.Адаптер переходник SMA to F 3
100 руб.Светодиодный драйвер PT4115
15 руб.Ниппельная поилка для кур и перепелов
40 руб.Термопаста GD900 4.8 W/m*K шприц-1гр
60 руб.RS3J диод быстровосстанавливающийся 600V / 3A / 250нс SMC/DO-214AB
20 руб.Реле трехконтактное для светодиодных и обычных указателей поворотов с регулировкой частоты
400 руб.Пульт дистанционного управления для лебедки 12-24V
1 800 руб.LED индикатор уровня сигнала/заряда KA2284 Arduino
Цена
100 руб.
Описание лота
Состояние | Новое |

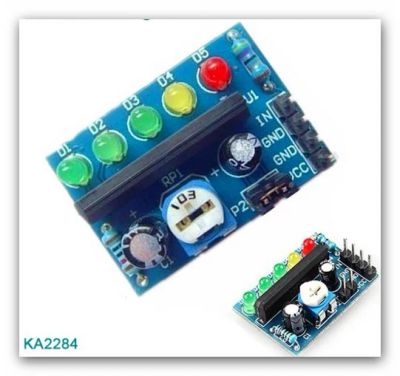

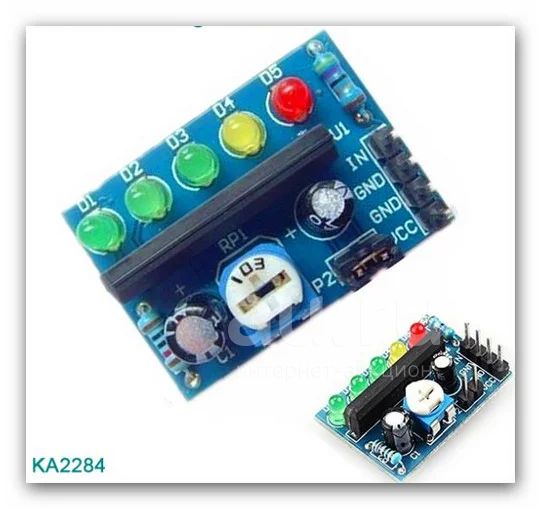

LED индикатор уровня сигнала/заряда KA2284 Arduino предназначен для светодиодной индикации уровня переменного аналогового сигнала (индикация настройки тюнера, индикация уровня сигнала на линейном выходе, индикация выходной мощности, индикатор питания, индикация уровня заряда аккумуляторов или батарей и т.п.).
Для использования индикатора нужно сначала подключить к нему питание, потом подключить источник сигнала и начинать работу.
В зависимости от уровня сигнала будут гореть светодиоды D1 – D3 (зеленые), D4 (желтый), D5 (красный), соответственно D1 – D3 небольшой или нормальный уровень сигнала, D4 – пороговый уровень, D5 –максимальный.
Для регулировки уровня сигнала на корпусе индикатора есть подстроечный резистор RP1. Также на корпусе индикатора есть джампер P2, с помощью которого можно перевести плату в режим работы с переменным током.
LED индикатор уровня сигнала/заряда KA2284 Arduino имеет один 4-пиновый штыревой разъем, с расстоянием между контактами 2,54 мм.
Обозначение контактов:
VCC (напряжение питания);
GND (общий контакт для VCC);
IN (входящий сигнал);
GND (общий контакт для IN).
Питание индикатора может осуществляться от любого источника постоянного тока с напряжением 3,5 – 15 В.
Характеристики:
индикатор собран на микросхеме: KA2284;
напряжение питания: 3,5 – 15 В;
ток покоя: 7 – 10 мА;
выходной ток: 7 – 10 мА;
минимальное входное напряжение (сигнал): 50 мВ;
частотный диапазон: 20 – 20000 Гц;
диапазон индикации: 18 – 20 dB;
размеры (Д х Ш х В): 29 х 21 х 13 мм;
Для использования индикатора нужно сначала подключить к нему питание, потом подключить источник сигнала и начинать работу.
В зависимости от уровня сигнала будут гореть светодиоды D1 – D3 (зеленые), D4 (желтый), D5 (красный), соответственно D1 – D3 небольшой или нормальный уровень сигнала, D4 – пороговый уровень, D5 –максимальный.
Для регулировки уровня сигнала на корпусе индикатора есть подстроечный резистор RP1. Также на корпусе индикатора есть джампер P2, с помощью которого можно перевести плату в режим работы с переменным током.
LED индикатор уровня сигнала/заряда KA2284 Arduino имеет один 4-пиновый штыревой разъем, с расстоянием между контактами 2,54 мм.
Обозначение контактов:
VCC (напряжение питания);
GND (общий контакт для VCC);
IN (входящий сигнал);
GND (общий контакт для IN).
Питание индикатора может осуществляться от любого источника постоянного тока с напряжением 3,5 – 15 В.
Характеристики:
индикатор собран на микросхеме: KA2284;
напряжение питания: 3,5 – 15 В;
ток покоя: 7 – 10 мА;
выходной ток: 7 – 10 мА;
минимальное входное напряжение (сигнал): 50 мВ;
частотный диапазон: 20 – 20000 Гц;
диапазон индикации: 18 – 20 dB;
размеры (Д х Ш х В): 29 х 21 х 13 мм;
