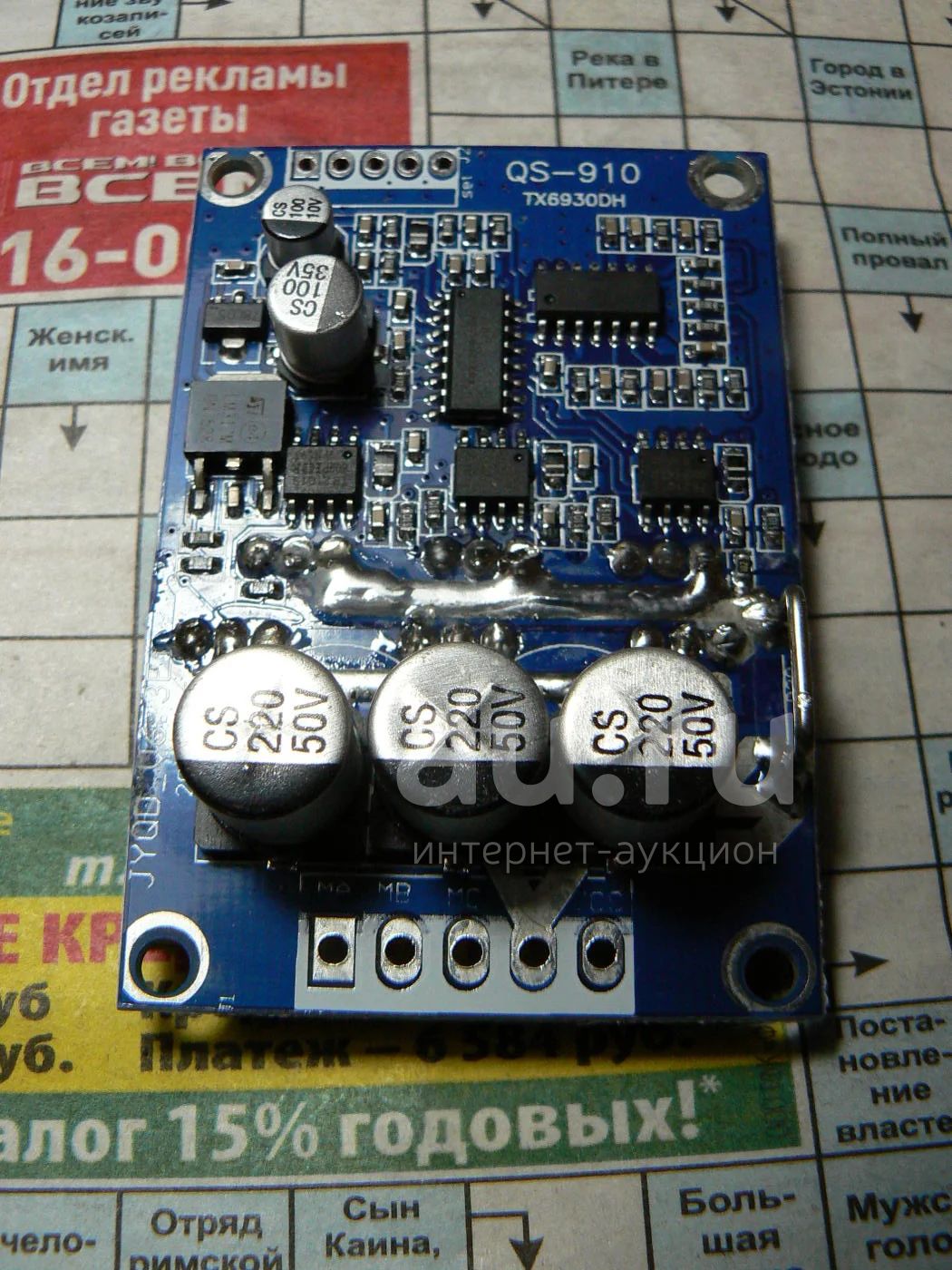

Печатная плата - контроллер управления бесколлекторным двигателем, контроллер бесколлекторного двигателя, мощность до 500 Вт, без поддержки датчиков Холла.

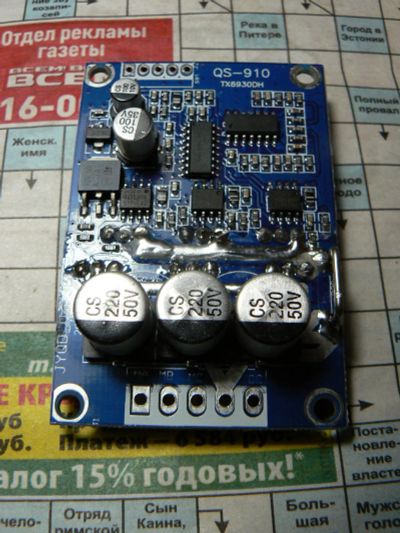

Печатная плата - контроллер управления бесколлекторным двигателем, мощность до 500 Вт, без поддержки датчиков Холла.

Рабочее напряжение контроллера 12 - 36 В, рабочий Ток до 15 А, рабочая мощность на двигателе до 500 Вт. Габариты устройства 63 х 43 х 17 мм

Напряжение сигнала управления скорости 0,1 - 5 В.

рабочая температура:-40 ~ 85*C

Назначение контактов разъёма управления (Control terminal):

1. GND, масса.

2. VR, управление скоростью вращения, управляется входным напряжением, изменяемым от 0 до 5 вольт, например, со среднего выхода 20 кОм переменного резистора, включенного на массу и 5 вольт.

3. ZF, изменение направления вращения, при 5 В одно направление вращение, GND - противоположное.

4. Singnal - контроль скорости вращения, выход импульсов, равный количеству полюсов двигателя х 3 на один оборот.

5. Output 5 V - выход напряжения 5 В для организации управления.

подключения разъёма питания (Power end):

1. VCC, положительный вход напряжения питания (12 - 36 В).

2. GND, масса, отрицательный вход напряжения питания.

3. один из выводов бесколлекторного мотора, W

4. один из выводов бесколлекторного мотора, V

5. один из выводов бесколлекторного мотора, U

Контроллер управления бесколлекторным двигателем позволяет управлять бесколлекторным двигателем при использовании его в применениях, отличных от радиоуправляемого моделизма.
