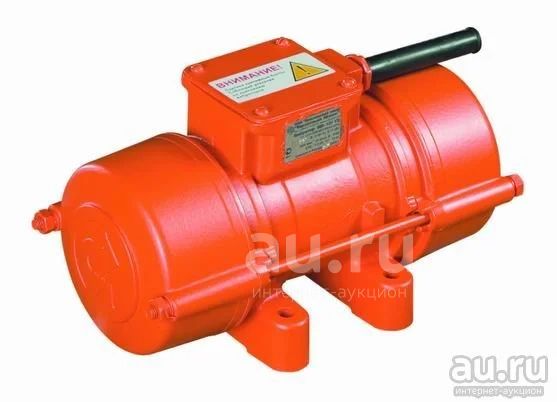

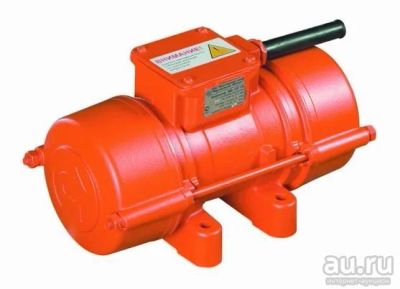

Поверхностный вибратор ИВ-104Б

Площадочный вибратор ИВ-104Б предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ, в т.ч. для мини кирпичных блочных установок.

Принцип действия

Вибратор ИВ-104Б представляет собой трехфазный асинхронный электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают вынуждающую силу.

Для регулирования величины вынуждающей силы вибратора ИВ-104Б дебалансы на обоих концах вала выполнены двойными. Регулирование осуществляется путем изменения угла между подвижным и неподвижным дебалансами на обоих концах вала.

Вибратор ИВ-104Б может работать с регулируемым электронным преобразователем частоты, позволяющим менять частоту вибрации от 0 до 1,5 номинальной, в пределах допустимой величины вынуждающей силы, экономить электроэнергию, ограничивать пусковые токи, выбирать оптимальный режим работ

Внимание! Вибратор должен крепиться к жесткой установочной плите, причем вал ротора должен находиться в строго горизонтальном положении.

После 5 и 60 минут работы вибратора обязательно подтянуть крепежные болты.

Технические характеристики вибратора ИВ-104Б

Номинальная потребляемая мощность, кВт

0,53

Номинальная напряжение, В

42; 380

Номинальная частота тока, Гц

50

Частота вращения, об/мин

1500

Статический момент, кг.см

12,5…25,0

Вынуждающая сила при синхронной частоте колебаний, кН

3,1…6,2

Габаритные размеры, мм

405х235х250

Присоединительные размеры, мм

130х190Ø17

Масса ИВ-104Б, кг

25

Рабочий ресурс, ч

900

Комплект поставки ИВ-104Б

Вибратор

1 шт

Руководство по эксплуатации

1 шт
