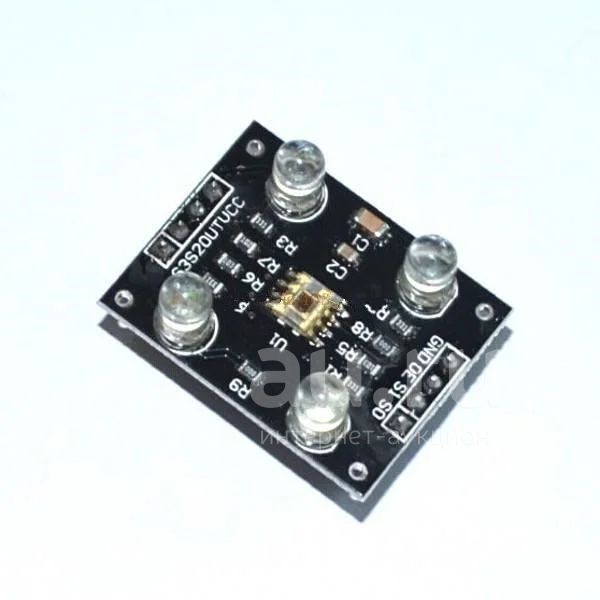

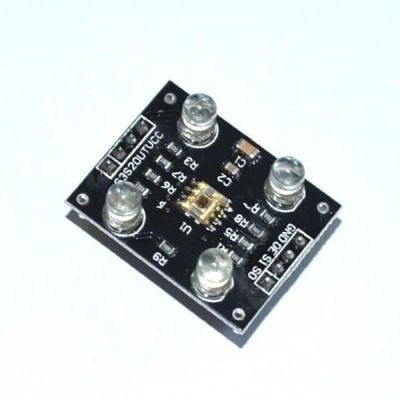

TCS230 датчик цвета

Датчик цвета TCS230 определяет красный, синий, зелены и белый цвета на расстоянии до 10 мм. TCS230 состоит из массива фотодиодов 8×8, 16 фотодиодов имеют голубой фильтр, 16 фотодиодов – зеленый фильтр, 16 фотодиодов – красный фильтр и 16 фотодиодов без фильтра. Датчик позволяет устанавливать фильтр (подачей комбинации цифровых сигналов) для измерения каждого компонента спектра R, G, B.
На корпусе датчика расположено четыре светодиода – они используются для подсветки места измерения. Чтобы измерения были корректны, датчик нужно ставить на светодиоды параллельно к объекту измерения.
Характеристики:
— Высокое разрешение конверсии света в частоту;
— Напряжение питания: 2,7 – 5,5 В;
— Функция автоматического отключения питания;
— Малая погрешность выходной частоты: 0,2%;
— Стабильный температурный коэффициент: 200 ppm/°C (частиц на миллион при 1 градусе Цельсия);
— Габариты: 31,3 х 24,2 х 18,5 мм;
— Вес: 4 г;
