Германская радиолампа производства ГДР EF-86 для усилителя
Описание лота
Состояние | Новое |
ВНИМАНИЕ: приобретая этот лот Вы помогаете детскому техническому клубу!

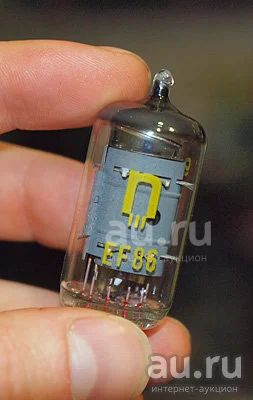

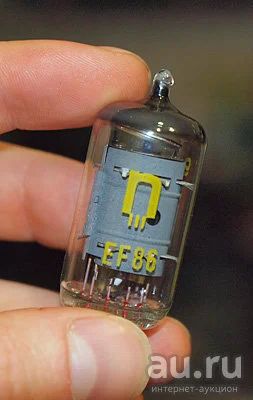

EF86 - пентод низкой частоты с короткой характеристикой. Используется во входных каскадах звуковоспроизводящей, звукозаписывающей и звукоусилительной аппаратуры. Аналог - 6Ж32П.
Назначение выводов EF86:
1 вторая сетка
2,7 экран
3 катод
4 накал
5 накал
6 анод
8 третья сетка
9 первая сетка
------------------------------------
Параметры лампы EF86:
(номинальный режим)
Напряжение накала 6,3В
Напряжение анода 250В
Напряжение второй сетки 140В
Смещение на первой сетке -2В
Ток накала 200±15мА
Ток анода 3±1мА
Ток первой сетки <1мА
Крутизна характеристики
1,8±0,5мА/В
Ток утечки катод-подогреватель <30мкА
Внутреннее сопротивление 2,5Мом
Напряжение шумов <3мкВ
Входная ёмкость 4пФ
Выходная ёмкость 5,5пФ
Проходная ёмкость <0,05пФ
-----------------------------------------------
Предельные параметры лампы EF86:
Напряжение накала
5,7..6,9В
Напряжение анода
300В
Напряжение второй сетки максимальное
200В
Наименьшее отрицательное напряжение на первой сетке
-1,4В
Максимальная мощность на аноде
1Вт
Максимальная мощность на второй сетке
0,2Вт
Наибольшее напряжение катод-подогреватель
-50/+100В
Максимальный ток катода
6мА
Максимальное сопротивление в цепи первой сетки
3Мом
Температура баллона
+200°C
Температура среды
-60..+85°C
