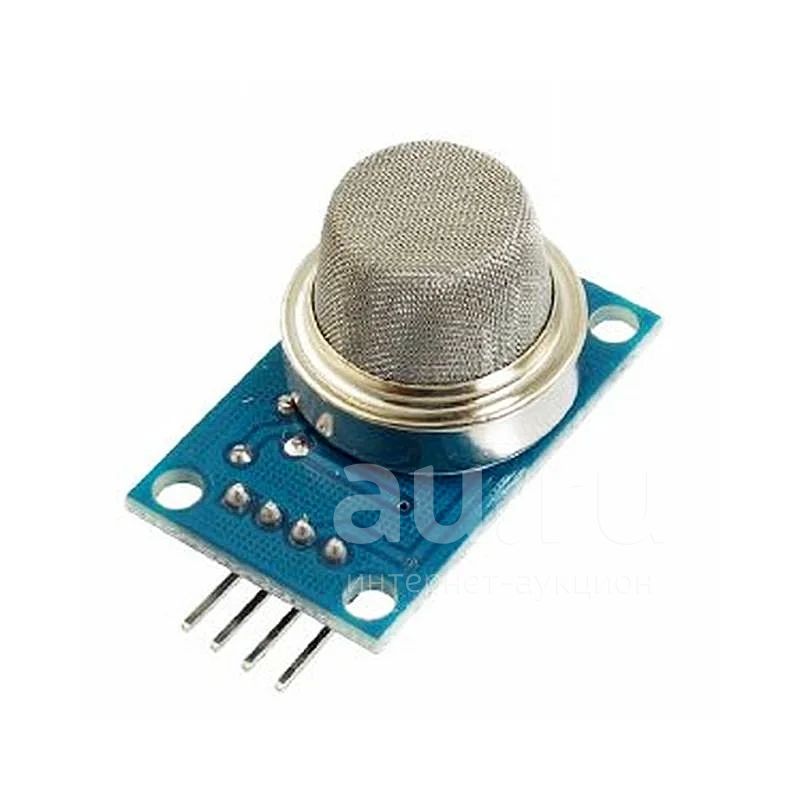

Датчик углеводородных газов MQ-2

Датчик MQ-2 определяет концентрацию углеводородных газов (пропан, метан, н-бутан), дыма (взвешенных частиц, являющихся результатом горения) и водорода в окружающей среде. Аналого — цифровой модуль позволяет как получать данные о содержании газов к которым восприимчив газоанализатор, так и работать напрямую с устройствами, выдавая цифровой сигнал о превышении/уменьшении порогового значения. Имеет регулятор чувствительности, что позволяет подстраивать датчик под нужды конкретного проекта. Модуль имеет два светодиода: первый (красный) — индикация питания, второй (зеленый) — индикация превышения/уменьшения порогового значения.

Основным рабочим элементом датчика является нагревательный элемент, за счет которого происходит химическая реакция, в результате которой получается информация о концентрации газа. В процессе работы датчик должен нагреваться — это нормально. Также необходимо помнить, что за счет нагревательного элемента, датчик потребляет большой ток, поэтому рекомендуется использовать внешнее питание.

Перед началом использования рекомендуется прогреть датчик, т.е. оставить его включенным на сутки. Это поможет достичь стабильных показаний в процессе его дальнейшей работы.

Обратите внимание, что показания датчика подвержены влиянию температуры и влажности окружающего воздуха. Поэтому в случае использования датчика в изменяющейся среде, будет необходима компенсация этих параметров.

Уровень концентрации при котором происходит срабатывание выставляется переменным резистором.

ВНИМАНИЕ: Для снятия показаний требуется прогрев (не менее 1 минуты), высокое энергопотребление (желательно дополнительное питание).



Характеристики:

— Диапазон измерений пропана: 0-1%

— Диапазон измерений бутана: 0,03-0,5%

— Диапазон измерений метана: 0,05-2%

— Диапазон измерений водорода: 0,03-0,5%

— Напряжение питания: 4,8 — 5,2 В

— Потребляемый ток: 170 мА

— Время прогрева при включении: 1 мин
