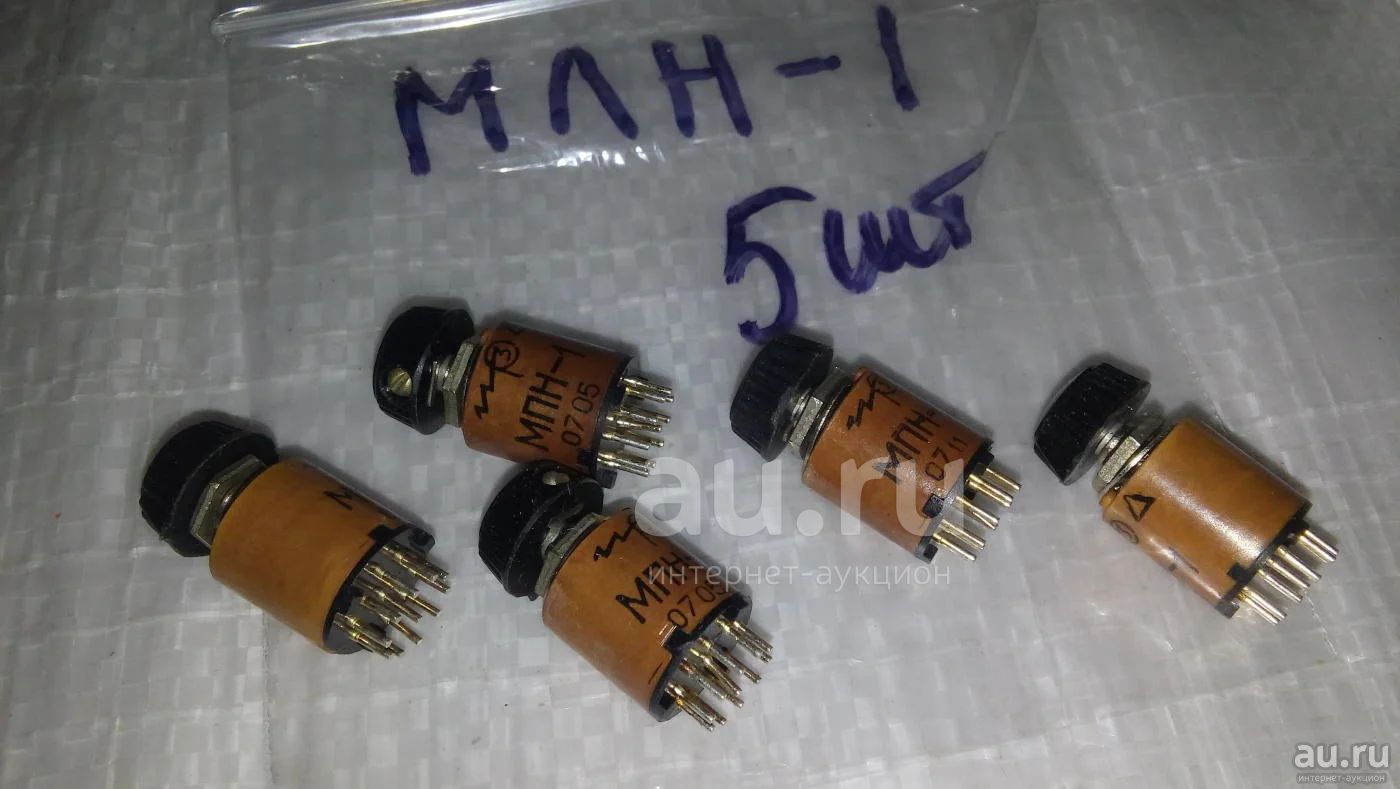

Переключатель Низкочастотный МПН–1, Переключатель галетный

что видите то и покупаете, цена за один есть з шт

МПН – 1 - малогабаритный низкочастотный переключатель предназначен для коммутации электрических цепей постоянного и переменного тока в печатном и объемном монтаже.

Вид климатического исполнения – УХЛ и В.

Переключатель МПН – 1 изготавливается по техническим условиям ОЮЗ.602.067ТУ.

Переключатель МПН изготавливается в двух исполнениях:

– 10 положений, с круговым вращением ротора;

– 10 положений, с вращением до упора в крайних положениях.

Условное обозначение:

Переключатель МПН – 1 – 1 В ОЮЗ.602.067ТУ:

М – малогабаритный;

П – переключатель;

Н – низкочастотный;

1 – первая цифра, порядковый номер разработки;

1 – вторая цифра, круговое вращение ротора;

В – всеклиматическое исполнение, климатическое исполнение УХЛ на переключатель не наносится.

Переключатель изготавливается с ручкой и без ручки, с крепежными деталями и без них.

При заказе к условному обозначению необходимо добавить "без ручки" или "без крепежа".

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Масса переключателя,г., не более: 8,5

Степень защиты IP40

Сопротивление электрического контакта переключателя должно быть, Ом, не более: 0,015

Сопротивление изоляции переключателя между любыми соседними контактами, любым контактом и металлическими деталями крепления, МОм, не менее: 1000

Электрическая изоляция между любыми соседними контактами переключателя, любым контактом и металлическими деталями крепления, должна выдерживать испытательное напряжение переменного тока частотой 50Гц (эффективное значение), В, не менее: 500

Момент переключения, необходимый для поворота приводного элемента из одного положения в другое в направлении, как по часовой стрелке, так и против, Н*м: 0,02 - 0,12

Переключатели не должны иметь резонансных частот в диапазоне до 100 Гц.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающей среды, 0С: от - 60 до + 100

Относительная влажность воздуха при температуре 25 0С и при температуре 35 0С (для МПН - 1 В), %, не более: 98

Атмосферное давление, Па: 0,0067*105 - 2,97*105

Синусоидальная вибрация с амплитудой ускорения 20g, Гц: 1 - 3000

Ударная прочность:

одиночные удары - пиковое ударное ускорение при длительности действия 0,1-1 мс, g:

многократные удары - пиковое ударное ускорение при длительности действия 1–3 мс, g:

1000

150

Линейное ускорение, g: 200

Минимальная наработка переключателя, часов: 5000

Минимальный срок сохраняемости, составляет 20 лет.

Режимы коммутации

Режимы коммутации Число коммутационных циклов

Род тока Вид нагрузки Напряжение, В Ток, А в нормальных климатических условиях при повышенной температуре +1000С при пониженном атмосферном давлении 666 Па

не менее не более не менее не более

пост. акт. 1,5 30 0,005 0,5 7500 3750 2500

перем.

Габаритные размеры

Габаритные размеры МПН–1

Установочные размеры

Разметка платы

Установочные размеры. Разметка платы МПН–1 Разметка панели

Установочные размеры. Разметка панели МПН–1

Принципиальная электрическая схема

Принципиальная электрическая схема МПН–1
