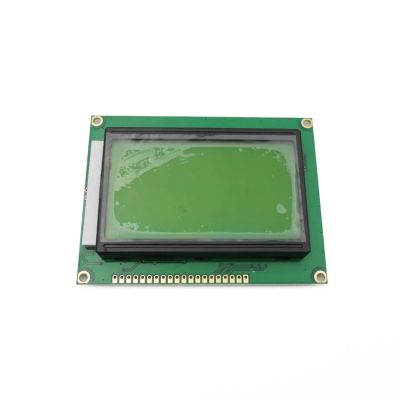

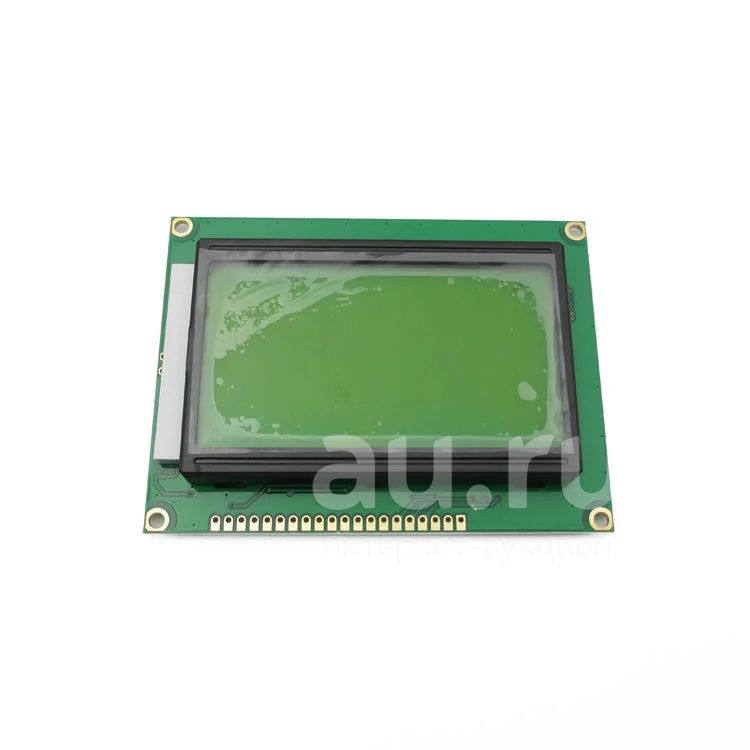

Дисплей LCD 12864 графический (зеленый экран)

Данный дисплей на контроллере ST7920 поддерживает не только вывод графической и текстовой информации, а еще и вывод символов ASCII (4 строки по 8 символов), работая на подобии LCD 1602. LCD12864 на контроллере ST7920 способен работать в режиме последовательной передачи данных и команд управления по одному проводу, а параллельный режим позволяет выбирать между 4 и 8 битами шины данных.

Характеристики:

— Разрешение экрана — 128×64

— Количество выводов — 20

— Интерфейсы доступа — параллельный (8/4 бит), последовательный

— Возможность записи собственных символов для вывода на дисплей (в режиме вывода символов ASCII)

— Контроллер: ST7920

— Габариты: 93.0 (L) × 70.0(W) × 13.50(H) мм

— Видимая область: 70.0 (L) × 38.8 (W) мм

— Размер точки: 0.48 (L) × 0.48 (W) мм

— Тип LCD: STN(BLUE), TRANSMISSIVE /NEGATIVE

— Рабочая температура: от –20 до 70

— Напряжение питания: от +4.5 до +5.5V
