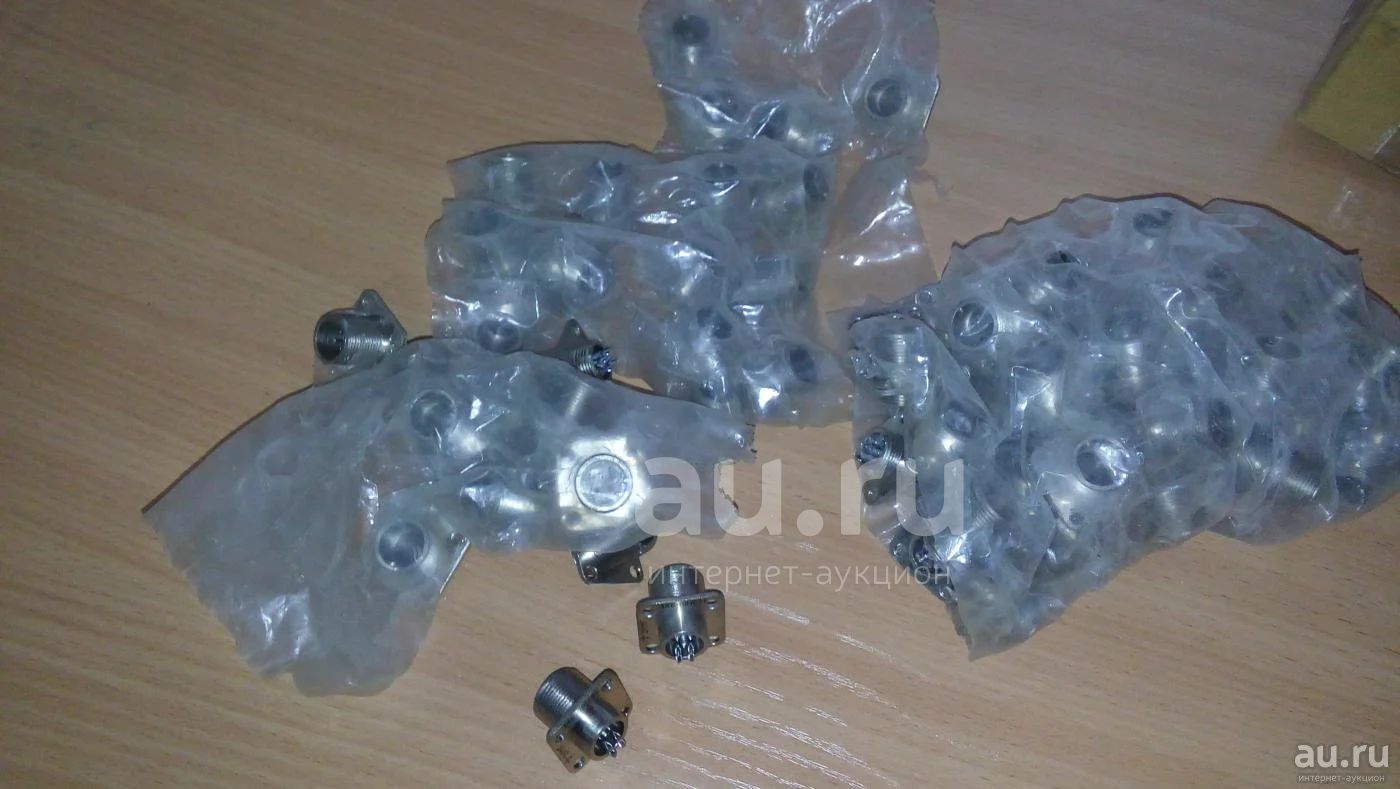

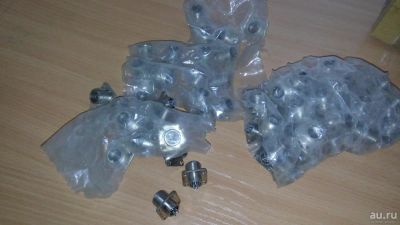

2 000 руб.разъем 2РМГ14б4ш1е2б вилка (3-1\3)
Цена
500 руб.
Количество: 3 в наличии
Цена
500 руб.
Удалён(14 сен 2023 17:03)
Описание
Состояние | Новое |
что видите то и покупаете, цена за одну...осталось 3 шт
Описание
Вилка 2РМГ14Б4Ш1Е2Б
.
Назначение и описание.
Герметичные соединители (вилки) 2РМГ и 2РМГД предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов. Сочленение соединителей резьбовое, поляризация корпусов – одношпоночная.
Вилки типов 2РМГ(2РМГД) изготавливаются с прямым патрубком для экранированного (или неэкранированного) кабеля или без патрубка.
Вилки 2РМГ сочленяются с розетками 2РМ (2РМТ), а вилки типа 2РМГД - с розетками 2РМД и 2РМДТ.
Покрытие контактов – никель.
Вилки изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ в соответствии с тех. условиями ГЕ0.364.140 ТУ.
Расшифровка условного обозначения.
2РМГ14Б4Ш1Е2Б
2РМГ(2РМГД) - Тип соединителя
14 - Условный размер корпуса
Б(К) - Вид корпуса: Б-приборный, К-кабельный
П - Вид патрубка: П-прямой. Отсутствие буквы означает отсутствие патрубка
Э(Н) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля. Отсутствие буквы означает отсутствие патрубка
4 - Количество контактов
Ш - Часть соединителя: Ш-вилка
1 - обозначение сочетания контактов:
1 - все контакты Ø 1 мм
2 - контауты Ø 1 мм и 1,5 мм
3 - контакты 2 мм и 3 мм
4 - контакты 1 мм и 3 мм
Е - Покрытие контактов: Никель
2(1) - Теплостойкость: 1 - 100°С; 2 - 200°С
Б - Корпус блочный (приборный) без левой резьбы
Общие технические характеристики разъемов типа 2РМГ14
Тип соединителя герметичный, климатика УХЛ
Количество контактов 4
Рабочее напряжение, не более 560 В
Максимальная токовая нагрузка на одиночный контакт, не более 6 А
Максимальная токовая нагрузка общая, не более 20 А
Сопротивление контактов, не более 15 МОм
Материал контактов никель
Емкость между контактами, не более 6 пФ
Сопротивление изоляции в нормальных климатических условиях, не менее 5000 МОм
Синусоидальная вибрация, диапазон частот 1...5000 Гц
Синусоидальная вибрация, ускорение 490 (50) м/с2 (g)
Механический удар, одиночного действия с ускорением 5000 (500) м/с2 (g)
Механический удар, многократного действия с ускорением 1000 (100) м/с2 (g)
Атмосферное пониженное давление 133,32*10-12 (10-12) Па (мм рт.ст.)
Повышенная относительная влажность воздуха при температуре +40°C 98 %
Рабочая температура окружающей среды -60...+100 *C / (-60...+200 *C)
Минимальная наработка, не менее 1000 часов
Максимальное количество сочленений-расчленений 500 раз
Гарантийный срок хранения 25 лет
Ответной частью для вилки 2РМГ14Б4Ш1Е2Б являются:
Розетка 2РМ14КПН4Г1А1
Розетка 2РМ14КПН4Г1В1
Розетка 2РМ14КПЭ4Г1А1
Розетка 2РМ14КПЭ4Г1В1
Розетка? 2РМ14КУН4Г1А1
Розетка? 2РМ14КУН4Г1В1
Розетка? 2РМ14КУЭ4Г1В1
Розетка 2РМТ14КПН4Г1А1В
Розетка 2РМТ14КПН4Г1В1В??
Розетка 2РМТ14КПЭ4Г1А1В
Розетка 2РМТ14КПЭ4Г1В1В
Розетка 2РМТ14КУН4Г1А1В?
Розетка 2РМТ14КУН4Г1В1В?
Розетка 2РМТ14КУЭ4Г1А1В?
Розетка 2РМТ14КУЭ4Г1В1В?
Описание
Вилка 2РМГ14Б4Ш1Е2Б
.
Назначение и описание.
Герметичные соединители (вилки) 2РМГ и 2РМГД предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов. Сочленение соединителей резьбовое, поляризация корпусов – одношпоночная.
Вилки типов 2РМГ(2РМГД) изготавливаются с прямым патрубком для экранированного (или неэкранированного) кабеля или без патрубка.
Вилки 2РМГ сочленяются с розетками 2РМ (2РМТ), а вилки типа 2РМГД - с розетками 2РМД и 2РМДТ.
Покрытие контактов – никель.
Вилки изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ в соответствии с тех. условиями ГЕ0.364.140 ТУ.
Расшифровка условного обозначения.
2РМГ14Б4Ш1Е2Б
2РМГ(2РМГД) - Тип соединителя
14 - Условный размер корпуса
Б(К) - Вид корпуса: Б-приборный, К-кабельный
П - Вид патрубка: П-прямой. Отсутствие буквы означает отсутствие патрубка
Э(Н) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля. Отсутствие буквы означает отсутствие патрубка
4 - Количество контактов
Ш - Часть соединителя: Ш-вилка
1 - обозначение сочетания контактов:
1 - все контакты Ø 1 мм
2 - контауты Ø 1 мм и 1,5 мм
3 - контакты 2 мм и 3 мм
4 - контакты 1 мм и 3 мм
Е - Покрытие контактов: Никель
2(1) - Теплостойкость: 1 - 100°С; 2 - 200°С
Б - Корпус блочный (приборный) без левой резьбы
Общие технические характеристики разъемов типа 2РМГ14
Тип соединителя герметичный, климатика УХЛ
Количество контактов 4
Рабочее напряжение, не более 560 В
Максимальная токовая нагрузка на одиночный контакт, не более 6 А
Максимальная токовая нагрузка общая, не более 20 А
Сопротивление контактов, не более 15 МОм
Материал контактов никель
Емкость между контактами, не более 6 пФ
Сопротивление изоляции в нормальных климатических условиях, не менее 5000 МОм
Синусоидальная вибрация, диапазон частот 1...5000 Гц
Синусоидальная вибрация, ускорение 490 (50) м/с2 (g)
Механический удар, одиночного действия с ускорением 5000 (500) м/с2 (g)
Механический удар, многократного действия с ускорением 1000 (100) м/с2 (g)
Атмосферное пониженное давление 133,32*10-12 (10-12) Па (мм рт.ст.)
Повышенная относительная влажность воздуха при температуре +40°C 98 %
Рабочая температура окружающей среды -60...+100 *C / (-60...+200 *C)
Минимальная наработка, не менее 1000 часов
Максимальное количество сочленений-расчленений 500 раз
Гарантийный срок хранения 25 лет
Ответной частью для вилки 2РМГ14Б4Ш1Е2Б являются:
Розетка 2РМ14КПН4Г1А1
Розетка 2РМ14КПН4Г1В1
Розетка 2РМ14КПЭ4Г1А1
Розетка 2РМ14КПЭ4Г1В1
Розетка? 2РМ14КУН4Г1А1
Розетка? 2РМ14КУН4Г1В1
Розетка? 2РМ14КУЭ4Г1В1
Розетка 2РМТ14КПН4Г1А1В
Розетка 2РМТ14КПН4Г1В1В??
Розетка 2РМТ14КПЭ4Г1А1В
Розетка 2РМТ14КПЭ4Г1В1В
Розетка 2РМТ14КУН4Г1А1В?
Розетка 2РМТ14КУН4Г1В1В?
Розетка 2РМТ14КУЭ4Г1А1В?
Розетка 2РМТ14КУЭ4Г1В1В?
