Сетевое реле Laurent-2G. GSM сигнализация. Умный дом.

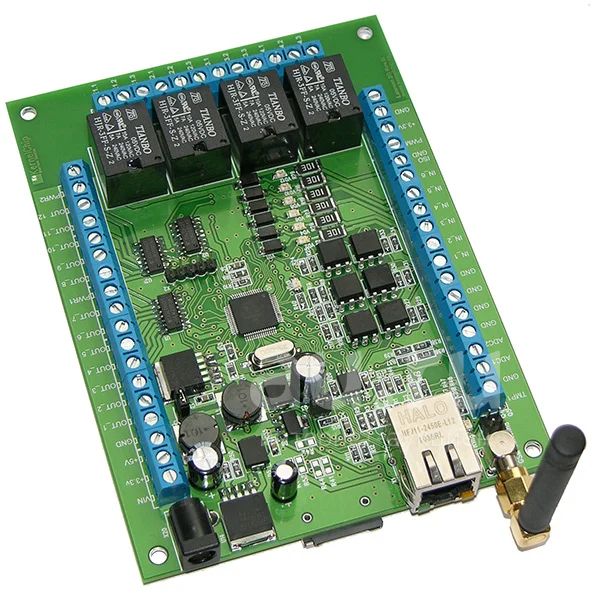

одуль Laurent-2G (произносится как “Лоран-2 Джи”) основан на модуле Laurent-2 к которому добавлен GSM модем. Laurent-2G предназначен для управления цифровыми и аналоговыми устройствами, датчиками и исполнительными механизмами через Ethernet (LAN) интерфейс или через GSM интерфейс с помощью SMS или тоновых команд DTMF.

Система CAT

С помощью системы CAT можно задать реакцию модуля на определенные события на входных линиях модуля, по превышении температурного порога, по счетчику импульсов или по таймеру. Система CAT позволяет запрограммировать модуль и использовать его автономно без постоянного подключения по сети. GSM модем позволяет оперативно информировать о произошедших событиях через SMS или звонок на указанный номер.

Отличительные особенности:

модуль управления с Ethernet (LAN) интерфейсом
встроенный GSM модем и слот для SIM карты
SMS, DTMF
не требует дополнительных схемных элементов - сразу готов к работе
аппаратные ресурсы доступны на клеммных разъемах
4 x реле (220 В / 7 А)
6 x входных дискретных оптоизолированных линий
Возможность прямого подключения датчика температуры KTS-18B20
2 x 10-ти разрядных АЦП для измерения внешнего напряжения
4 x оптоизолированных счетчика импульсов
12 x выходных дискретных линий управления (до 50 В, 0.5 А на каждую линию)
ШИМ выход для плавного изменения подводимой мощности к нагрузке
набор готовых текстовых команд управления высокого уровня (KE - команды) по TCP/IP протоколу (открытый командный интерфейс)
рекомендуемое напряжение питания: от 5.5 до 28 В
индикационные светодиоды сетевой активности и статуса модуля
индикационные светодиоды входных дискретных линий
каждый модуль имеет уникальный серийный номер
встроенный Web-сервер для управления и мониторинга (доступен по LAN)
возможность подключения нескольких модулей к одной сети (необходимо изменение IP/MAC адресов)
возможность изменения сетевых настроек модуля (IP, MAC, Default Gateway, Subnet Mask)
доступ к Web-странице управления и командному интерфейсу защищен паролем
система “Сторож” - режим автоматического отслеживания изменения состояний входных дискретных линий
возможность сохранения и последующего восстановления состояний аппаратных ресурсов после отключения питания (реле, выходные дискретные линии, счетчик импульсов, ШИМ)
система CAT – автоматическое управление выходными ресурсами модуля при возникновении событий на входных линиях, по таймеру, по порогу датчика температуры
отправка SMS или звонок на номер с случае возникновения событий заданных через CAT

Аппаратные ресурсы:
электромагнитные реле 220 В / 7 А (4 шт)
входные дискретные линии (6 шт)
выходные дискретные линии (12 шт)
вход для подключения датчика температуры KTS-18B20
счетчики импульсов (4 шт)
ШИМ выход
АЦП, два канала

Возможности управления:
через встроенную Web-страницу (LAN)
прямыми HTTP запросами (LAN)
набором текстовых команд управления по через TCP порт Ethernet (открытый API)
автономное управление аппаратными ресурсами при возникновении различных событий (система CAT) и отправка SMS по событиям
GSM: SMS, тоновые команды DTMF

Области применения:
системы "Умный дом"
системы охраны и удаленного мониторинга
системы удаленного управления
промышленная автоматизация
удаленный сброс / reset питания оборудования

Комплект поставки:

В комплект поставки входит только сам модуль Laurent-2G. Источник питания и GSM антенна в комплект поставки не входят. Модуль упакован в пузырчатую ударо-защитную пленку или картонную коробочку с амортизирующим пенопластом. При отправке по почте, модуль упаковывается в прочную картонную коробку и обкладывается "подушкой безопасности" из бумаги. Документация и софт доступны в электронном виде.


Гарантия:

Гарантируется штатная работа модуля в течение 1 года со дня продажи при соблюдении условий эксплуатации и правил хранения, приведенных в Техническом описании. В случае неисправности производится обмен (ремонт) неисправного модуля. Гарантия не распространяется на модули, имеющие механические, электрические и другие повреждения, вызванные их неправильной эксплуатацией.
