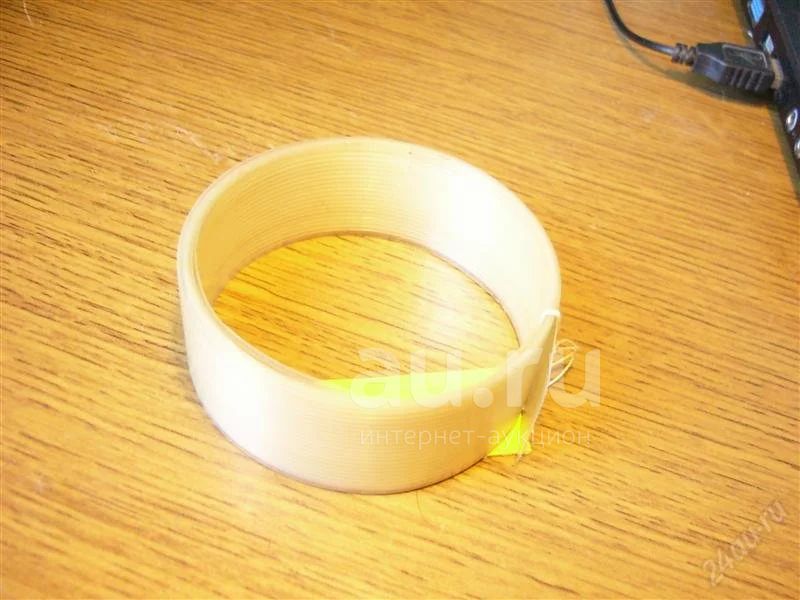

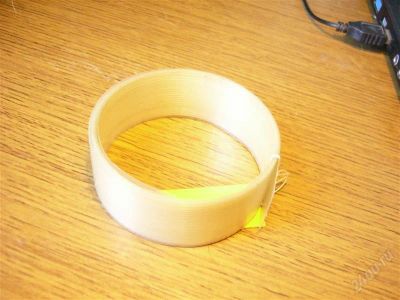

Провод монтажный ленточный ЛППМ-100 "5"

ПРОВОДА МОНТАЖНЫЕ ЛЕНТОЧНЫЕ марок ЛППМ-50, ЛППМ-100, ЛЛПС-50, ЛЛПС-100

Общие сведения

Провода предназначены для работы при номинальном напряжении 50 и 100 В частотой до 20 кГц переменного тока и 75 и 150 В постоянного тока.

Структура условного обозначения

ЛППМ-50 - провод ленточный, состоящий из одной или нескольких плоских токопроводящих жил с изоляцией из двухслойной пленки полиэтилентерефталатполиэтиленовой на напряжение 50 В;
ЛППМ-100 - то же, на напряжение 100 В;
ЛЛПС-50 - провод ленточный, состоящий из медных посеребренных плоских токопроводящих жил с изоляцией из двухслойной пленки полиэтилентерефталатполиэтиленовой на напряжение 50 В;
ЛЛПС-100 - то же, на напряжение 100 В.

Условия эксплуатации

Диапазон рабочих температур от минус 60 до 85°С.
Относительная влажность воздуха 98% при температуре до 35°С. Пониженное атмосферное рабочее давление - 1,33·10-4 Па (10-6 мм рт.ст.).
Повышенное атмосферное давление - 295 кПа (2220 мм рт. ст.).
Кратковременное воздействие температуры 100°С в течение 50 ч (провода марки ЛППМ) и 100 ч (провода марки ЛЛПС).
Линейная усадка изоляции проводов от кратковременного нагрева жил при температуре 300°С не более 2 мм.
Провода выдерживают воздействия: синусоидальной вибрации, механического удара многократного и одиночного действия, линейного ускорения и акустического шума; не более 25 изгибов на +  рад при радиусе изгиба не менее 5 максимальных толщин провода; одноразового изгиба на угол  рад с фиксацией указанного положения при последующей их эксплуатации, радиус перегиба проводов равен 1,5-кратной толщине провода по наружной изоляции.
Провода устойчивы к воздействию соляного (морского) тумана, конденсируемых осадков (иней, роса), плесневых грибов, специальных факторов, бензина, керосина, минерального масла, газовых сред (гелиево-азотной, гелиево-воздушной, аргоновоздушной, аргоноазотной, азотной), спиртоканифольного и метилканифольного флюсов.
Провода выпускаются в климатическом исполнении В по ГОСТ 15150-69.
Провода соответствуют требованиям ТУ 16-705.360-84.

Нормативно-технический документ

ТУ 16.705.360-84

Технические характеристики

Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на длину 1 км и температуру 20°С, не более 120% значений, указанных в табл. 1-3.
Табл. 1
Табл. 2
Табл. 3

Номинальное испытательное напряжение переменного тока номинальной частоты 50 Гц или напряжение постоянного тока (в скобках) в течение 1 мин, В: при приемке и поставке: для проводов марок ЛППМ-50, ЛЛПС-50 - 300 (450)
для проводов марок ЛППМ-100, ЛЛПС-100 - 600 (900)
на период эксплуатации и хранения: для проводов марок ЛППМ-50, ЛЛПС-50 - 200 (300)
для проводов марок ЛППМ-100, ЛЛПС-100 - 500 (750)
Электрическое сопротивление изоляции, пересчитанное на 1 м длины, МОм, не менее: при приемке и поставке в нормальных климатических условиях: для проводов марок ЛППМ-50, ЛЛПС-50 - 1·102
для проводов марок ЛППМ-100, ЛЛПС-100 - 1·104
для одножильных проводов марки ЛППМ-100 - 1·103
при относительной влажности воздуха 98% и температуре 35°С: для проводов марок ЛППМ-100, ЛЛПС-100 - 1·103
для одножильных проводов марки ЛППМ-100 - 1·102
при температуре 85°С: для проводов марок ЛППМ-50, ЛЛПС-50 - 1·10
для проводов марок ЛППМ-100, ЛЛПС-100 - 1·103
на период эксплуатации и хранения: для проводов марок ЛППМ-50, ЛЛПС-50 - 1·10
для проводов марок ЛППМ-100, ЛЛПС-100 - 1·103
для одножильных проводов марки ЛППМ-100 - 1·102
Минимальная наработка, ч, при температуре, °С: 75 - 15000
50 - 70000
40 - 100000
Минимальный срок службы, лет - 15

Токопроводящие жилы выполнены из медной или медной посеребренной плоской проволоки, токопроводящая жила одножильного провода выполнена из медной ленты или фольги. Номинальное сечение токопроводящих жил, число жил и наружные размеры провода указаны в табл. 1-3, шаг укладки жил многожильных проводов - в табл. 1, 2.
Изоляция наложена методом сварки из полиэтилен: терефталатполиэтиленовый пленки.

Имеются:
ЛППМ-100-20*0,05 - 1,8м - 350руб.;
ЛППМ-100-10*0,05 - 1,4м - 200руб.;
ЛППМ-100-5*0,05 - 1,4м - 150руб.
