трансформатор ТН46-127/220-50
Продан по цене «Купить сейчас».
22 янв 2017 13:32
Этот лот уже не продается, но мы нашли для вас похожие
трансформатор ТН46-127/220-50
Текущая цена
500 руб.
Блиц-цена
500 руб.
Текущая цена
500 руб.
Победитель
1
Блиц-цена
500 руб.
Продан по Блиц-цене(22 янв 2017 13:32)
1 человек минимальное кол-во участников торгов
Описание лота

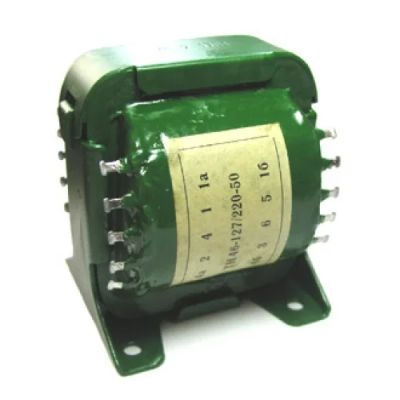

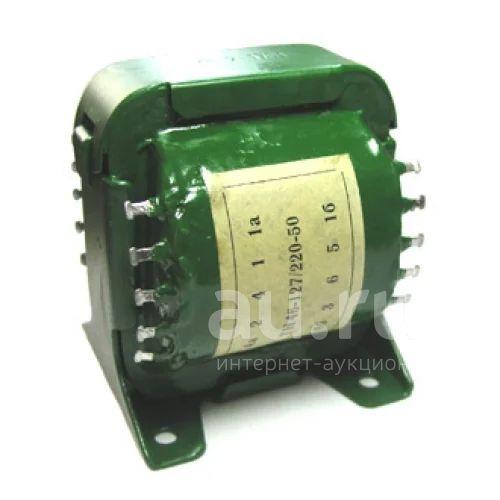

Трансформатор питания однофазный низковольтный накальный ТН46-127/220-50
Также это изделие может называться: ТН46 127/220 50, ТН46127/22050, ТНч6-127/220-50, tn46-127/220-50, tn46 127/220 50, tn46127/22050.
ТН46-127/220-50 трансформатор питания однофазный низковольтный накальный предназначен для работы в радиоэлектронной аппаратуре, аппаратуре средств связи и электронно-вычислительных машинах при питании от промышленной сети переменного тока.
Технические характеристики ТН46-127/220-50:
Номинальная мощность - 58 Вт.
Ток первичной обмотки - 0,53 А; 0,32 А.
Напряжение вторичной обмотки - 6,3 В; 5 В.
Ток вторичной обмотки - 2,3 А.
Коэффициент полезного действия - от 70% до 85%.
Напряжение на отводах первичных обмоток трансформатора составляют:
- между выводами 1 и 1а; 4 и 4а - 3,2 В;
- между выводами 1 и 1б; 4 и 4б - 6,3 В;
- между выводами 1 и 2; 4 и 5 - 110 В;
- между выводами 1 и 3; 4 и 6 - 127 В.
Минимальная наработка ТН46-127/220-50 - 10 000 ч.
Срок службы - 12 лет.
Питания от сети:
- частотой - 50 Гц;
- напряжением - 127 В; 220 В.
Типоразмер сердечника - ШЛ20×25.
Габаритные размеры - 88×82×78 мм.
Масса - не более 1,45 кг.
Варианты исполнения изделия трансформатор ТН46-127/220-50 в зависимости от вида приёмки:
- отдел технического контроля - ТН46-127/220-50 ОТК;
- особо стойкие (особо стабильные) - ОСТН46-127/220-50, ТН46-127/220-50 ОС;
- приемка заказчика - ТН46-127/220-50 ПЗ;
- военная приемка - ТН46-127/220-50 ВП.
Условия эксплуатации:
Температура окружающего воздуха для ТН46-127/220-50 - от -60° С до +85° С.
Относительная влажность при +25° С - до 98%.
Климатическое исполнение - В; УХЛ.
Атмосферное давление - от 5,3 кПа до 7,7 кПа (от 400 мм рт. ст. до 790 мм рт. ст.).
Вибрации:
- диапазон частот - от 5 Гц до 1000 Гц;
- ускорение - не более 75 м/с2.
Одиночные удары с ускорением - до 5000 м/с2.
Многократные удары с ускорением - до 1000 м/с2.
Линейные нагрузки с ускорением - до 250 м/с2.
Предприятие-изготовитель предоставляет гарантию соответствия изделий трансформаторы ТН46-127/220-50 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
Также это изделие может называться: ТН46 127/220 50, ТН46127/22050, ТНч6-127/220-50, tn46-127/220-50, tn46 127/220 50, tn46127/22050.
ТН46-127/220-50 трансформатор питания однофазный низковольтный накальный предназначен для работы в радиоэлектронной аппаратуре, аппаратуре средств связи и электронно-вычислительных машинах при питании от промышленной сети переменного тока.
Технические характеристики ТН46-127/220-50:
Номинальная мощность - 58 Вт.
Ток первичной обмотки - 0,53 А; 0,32 А.
Напряжение вторичной обмотки - 6,3 В; 5 В.
Ток вторичной обмотки - 2,3 А.
Коэффициент полезного действия - от 70% до 85%.
Напряжение на отводах первичных обмоток трансформатора составляют:
- между выводами 1 и 1а; 4 и 4а - 3,2 В;
- между выводами 1 и 1б; 4 и 4б - 6,3 В;
- между выводами 1 и 2; 4 и 5 - 110 В;
- между выводами 1 и 3; 4 и 6 - 127 В.
Минимальная наработка ТН46-127/220-50 - 10 000 ч.
Срок службы - 12 лет.
Питания от сети:
- частотой - 50 Гц;
- напряжением - 127 В; 220 В.
Типоразмер сердечника - ШЛ20×25.
Габаритные размеры - 88×82×78 мм.
Масса - не более 1,45 кг.
Варианты исполнения изделия трансформатор ТН46-127/220-50 в зависимости от вида приёмки:
- отдел технического контроля - ТН46-127/220-50 ОТК;
- особо стойкие (особо стабильные) - ОСТН46-127/220-50, ТН46-127/220-50 ОС;
- приемка заказчика - ТН46-127/220-50 ПЗ;
- военная приемка - ТН46-127/220-50 ВП.
Условия эксплуатации:
Температура окружающего воздуха для ТН46-127/220-50 - от -60° С до +85° С.
Относительная влажность при +25° С - до 98%.
Климатическое исполнение - В; УХЛ.
Атмосферное давление - от 5,3 кПа до 7,7 кПа (от 400 мм рт. ст. до 790 мм рт. ст.).
Вибрации:
- диапазон частот - от 5 Гц до 1000 Гц;
- ускорение - не более 75 м/с2.
Одиночные удары с ускорением - до 5000 м/с2.
Многократные удары с ускорением - до 1000 м/с2.
Линейные нагрузки с ускорением - до 250 м/с2.
Предприятие-изготовитель предоставляет гарантию соответствия изделий трансформаторы ТН46-127/220-50 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
