Комплект - программируемый ПИД контроллер (ПИД регулятор) температуры CH902 полный аналог REX-C100 + SSR 40A + Датчик температуры PT100 + Радиатор PID Автоматика для ректификационной колонны

Цена
2 500 руб
Количество: много
Магазин Павлова 1стр 92 оф 23 , работает в обычном режиме пн-пт до 17-00 т. +7 902 941-79-62
20 ч 35 мин 53 секдо конца торгов(31 окт 2020 07:01)
Красноярск, Сибтяжмашусловия доставки
Магазин "ТехникаСервис"

Описание лота

Состояние
Новое

ПИД контроллер это контроллер с обратной связью, способный с высокой точностью поддерживать заданную температуру.

в отличии от REX C100

- имеет меньшую глубину установки, что позволяет устанавливать практически в любые щиты автоматики

- большой экран

- два выхода ( SSR + релейный )

- полный аналог REX C100 как по функциям так и по настройке (меню 100% совпадает)

- Два выхода ALARM

============================

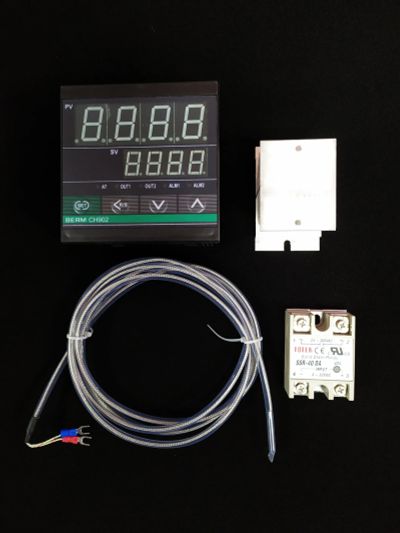

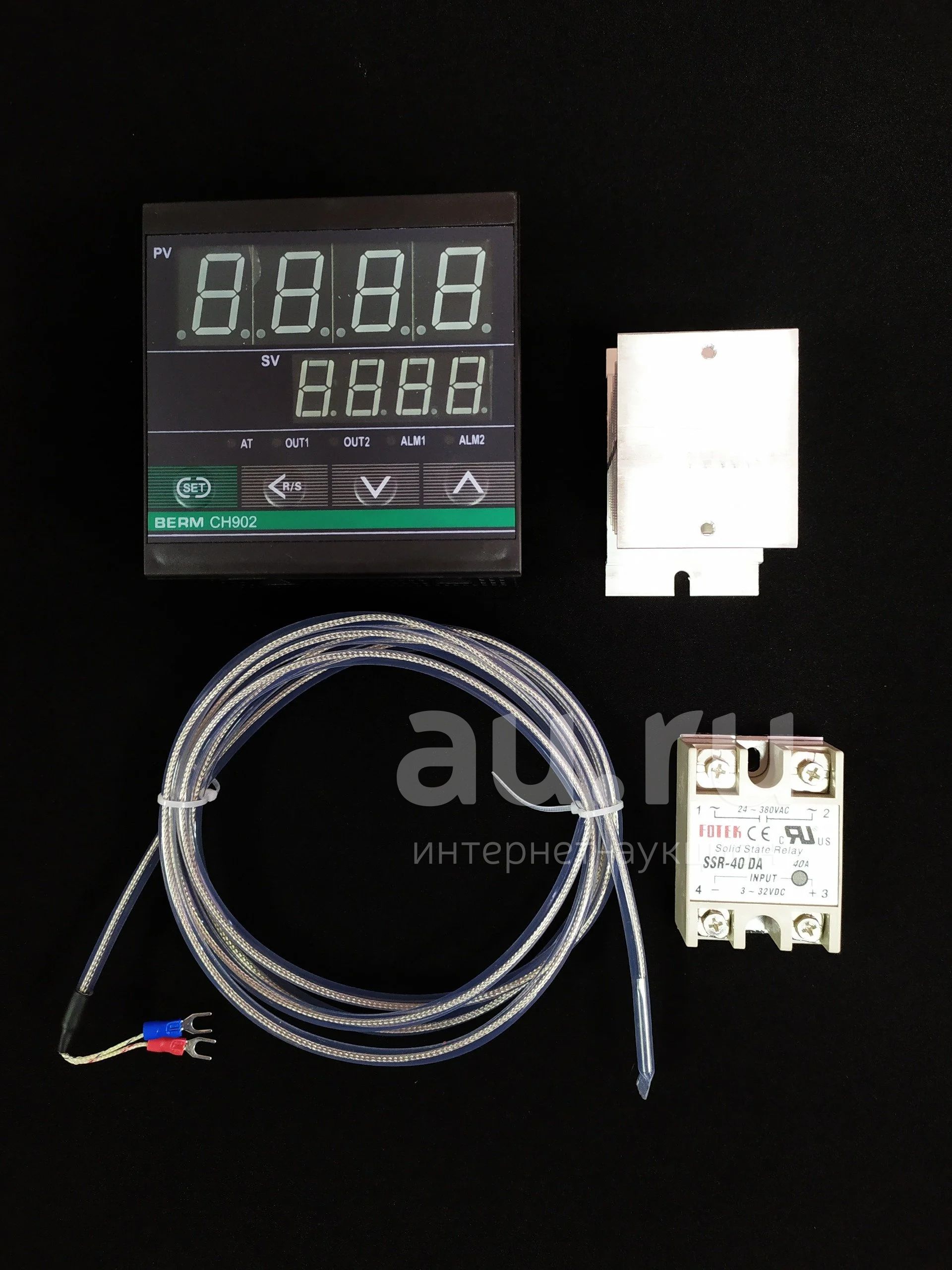

Комплект:

- PID контроллер CH902

- SSR твердотельное реле FOTEK до 400в, 40A (8кВт нагрузка)

- Радиатор для твердотельного реле

- датчик температуры PT100 3-х контактный (точность 0.1С диапазон -50 +400С )


Для винокуров, проведу предварительную настройку PID контроллера

====================================

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Точность измерений: ± 0.5% от полной шкалы ±1 знак

Разрешение: 14 бит

Режим регулирования: дискретный пропорциональный интегрально-дифференциальный (ПИД)

Период опроса: 0.5 с

Размеры: 72 х 72 х 60 (мм) ± 0.2 мм

Тип индикатора: LED

Время интегрирования (I): 0 ~ 3600 сек

Время дифференцирования (D): 0 ~ 3600 сек

Напряжение питания: 85-264 В

Потребляемая мощность: менее 10 Вт

Выход ПИД: слаботочный 12 В 20 мА (нагрузка более 600 Ом - управление твердотельным реле)

Выход ALARM 1: релейный 3 А 250 В

Выход ALARM 2: релейный 3 А 250 В


Температура окружающей среды: 0 ~ 50 °C, влажность 30 ~ 85%, отсутствие агрессивных газов

Заводские установки: термопара тип К; область температур 0 - + 400 °C (термопара в комплект не входит)

(возможно оказание услуг по изменению заводских установок по требованию заказчика)

Циклов перепрограммирования: 100000

Сохранение установок после отключения питания: 10 лет

Вес: 170 г

Страна производитель: Япония


Установка температуры: Нажать на кнопку SET, кнопками ВВЕРХ или ВНИЗ установить температуру срабатывания основного реле. Снова нажать на кнопку SET для окончания настройки.

Включение аларма: Нажать на кнопку SET продолжительно (5 секунд), попадёшь во второе меню. Сразу видим Al1. Кнопкой СВв или СВн устанавливаем Температуру срабатывания реле аларма. Продолжительно нажимаем на кнопку SET для выхода из меню. Загорается светодиод Alm1.

Отключение авторегулирования: Нажать на кнопку SET продолжительно (5 секунд), попадёшь во второе меню. Коротко нажимая на кнопку SET продвигаемся до установки Aru. По умолчанию она 0000, то есть PID-регулирование включено. Кнопкой СВв (Стрелка вверх) устанавливаем 0001, это значит PID-регулирование отключено. Продолжительно нажимаем на кнопку SET для выхода из меню. Загорается светодиод AT.

Настройки аларма: Одновременно и продолжительно нажать кнопки SET и СВл (стрелка влево). Попадаешь в третье меню. При настройке SL4=11, а SL7=00 реле замыкается при достижении установленной температуры. Повторно нажать кнопки SET и СВл для выхода из меню.

Условия передачи

+7 902 941-79-62 Убедительная просьба, перед выкупом резервируйте товар предварительно, много чего продается в магазине в офлайне и не всегда оперативно снимается с продажи на аукционе, отнеситесь к этому с пониманием. ул. Академика Павлова, 1 стр.92 каб.23, этаж 1 Понедельник - Пятница с 10-00 до 17-00 Суббота c 11.00 до 17.00 Воскресенье - выходной Заезд со стороны ул. Мичурина, либо ул. Павлова под Мичуринским мостом, до проходной завода Сибтяжмаш, 2х этажное административное здание справа в 100м перед проходной. 1 этаж, каб.23
Красноярск, Сибтяжмаш
Увеличить карту

Доставка в другие города

Почтой России

Поделиться этим лотом:

Вопросы

Здравствуйте. Скажите размеры самого термодатчика (диаметр и длину).
Так понимаю, подключаю термодатчик наверх колонны, задаю температуру, и процесс будет идти точно по заданной температуре? Скажите, как реагирует изменение темп на запаздывание в колонне. Просто хочу понять, удобно ли будет. Колонна медь, 1,3 метра.
2 март 2017 08:18
Датчик:
- Резьба M6
- Длина щупа 55мм

Все верно задали температура и контроллер будет строго ее поддорживать в месте установки датчика.

В отличии от "бестолковых" термостатов, PID контроллер учитывает инерционность системы, в Вашем случае колонны. Он просчитывает периоды включения и выключения для достижения и поддержания заданной температуры.

Для колонны крайне полезная железка!
2 март 2017 10:47
Вы сегодня после обеда дома будете? Хотел к Вам подскочить часиков в 6-8...
1 апр 2017 08:11
Ок, позвоните за ранее.
1 апр 2017 08:17
привет. А есть термопара с диапазоном температуры до 800 градусов?
20 апр 2017 18:22
позвоните +7 902 941 7962 про консультирую
21 апр 2017 03:34
Сечение датчика температуры какое?
7 мая 2017 04:26
Минимум возможный 2мм. В данном лоте 4мм.
7 мая 2017 07:17
Добрый день. А возможно собрать из данного набора готовый комплект как на картинке, ну чтобы купил и готово или он не регулирует мощность?
и желательно с диф-автоматом, если нужен (в электрике 0), а то проводка без земли.
16 мая 2017 10:05
Привозите провод, соберу и настрою при Вас
16 мая 2017 11:28
Добрый день! Правильно я понимаю, что он регулирует нагрев ТЭНа по заданной температуре?
4 июля 2017 06:30
Все верно!
4 июля 2017 06:34
А по мощности регулирует?
20 нояб 2017 16:11
Мощность регулируется по средством импульсов управляющих реле
28 нояб 2017 05:35
Подскажите как специалист, вместо твердотельного реле и радиатора возможна установка контатора например такого ссылка
27 нояб 2017 12:20
работать будет, но гарантировать долгую службу контактного реле не приходится
28 нояб 2017 05:37
Если поставить Датчик температуры в отверстие диаметром 10 будет работать?
19 июня 2018 18:41
для данного комплекта есть два варианта датчиков, щуп и гильза, если Вы помещаете датчик в место снятия температуры, он будет работать, другое дело, что необходимо его изолировать от внешней среды для уменьшения инерции и более точных показаний
19 июня 2018 18:44
То есть, если это вот закатить под ТЭН 3 кВт и поставить датчик в верхнем повороте, то при установке 78,4 он разгонит до неё и будет держать, коммутируя ТЭН?
6 нояб 2018 07:23
все верно! задача ПИД контроллера поддерживать заданную температуру
6 нояб 2018 07:38
Несколько смущает момент удобства настройки температур из описания. То есть, на практике это выглядит так. Ставим предварительную температуру отбора голов. Ну, 70, скажем. Ждём разгона. Потом начинаем повышать малыми шагами до покапельного отбора. Отбираем. Выставляем температуру отбора тела и отгоняем на стабилизированной температуре тело полностью. Все операции по схеме "set-увеличение пороговой температуры-set". По воде не регулируем, оставляя поток стабильным. Так?
6 нояб 2018 07:57
в целом все верно, головы обычно отбираются в два приема 69 и 76С

далее тело на 77-78. воду не трогаем
6 нояб 2018 08:43
И ещё пара спорных моментов. ТЭН будет работать в циклическом режиме от нуля до 3кВт. Не скажется ли это на стабильности работы колонны? Ну, то есть, при пропадании нагрева флегма же обильно начнет проседать, теоретически. А при подаче на мощности 3 кВт получит резкий толчок вверх.
И ещё. Режим работы реле получается очень кратковременно циклический. То есть, количество коммутационных циклов будет очень большим. Сколько оно, вообще, отжить в таком режиме способно?
А, если коротко, то кто-то пробовал собирать такое и проверял на практике?
6 нояб 2018 09:56
1. твердотельное реле выдерживает очень много циклов включения выключения, можно не переживать, а вот за нагревом надо следить

2. отключения в доли секунды, не приводят резкому охлаждению и сбросу флегмы.

3. опробовано на 50++ человек. Лично эксплуатирую несколько лет.
19 дек 2018 08:29
Добрый день, можно будет подключить ТЭН на 5кВт?
19 дек 2018 08:16
Да можно, реле с запасом
19 дек 2018 08:24
На днях приобрёл данный девайс,подключил. Всё работает,очень удобно. Всем советую приобрести,не стоит бояться. Классная вещ
13 июня 2019 08:56
Спасибо!
13 июня 2019 09:30
Очень важный вопрос. Любой прибор Овен, КонтрА и т д. имеет функцию отградуировать(юстировать) термопару на ледяной воде либо потенциометром по градуировочным таблицам это все описано в руководстве на эти приборы. Градуировка нужна обязательно потому как каждая очередная термопара отличается от предыдущей и будет выдавать немного другие mV. Данные приборы Rex и подобные дают недопустимую погрешность, доходит до нескольких 10-ков градусов Были сделаны контрольные закупки и проверено в Томском НИИ ПП на контрольных приборах с разными типами термопар. Однозначно перед тем как пользоваться необходима градуировка т.е. нужно хотя бы приближенно выйти на правильные измерения, а затем уже использовать внутренние функции добавить и сузить Вопрос Как производить юстировку прибора ??? Спросите у этих Китайцев должны быть внутренние скрытые комбинации кнопок для юстировки при нуле и при ста град. Иначе все эти приборы в помойку, они реально дают такую погрешность! Что могут вызвать серьезную аварию, вплоть до летальных на взрывоопасных объектах
15 нояб 2019 08:01
Здравствуйте, а что Вам мешает внести поправочное значение для конкретной пары прибор+датчик на тающем льде или кипящей воде? с учетом поправки на атмосферное давление. в меню прибора есть параметр "SC"

далее нужно ограничить рабочий диапазон температур, это как правило мало кто делает.

На счет погрешности в несколько десятков градусов, вы конечно сильно приврали....

Приезжайте в офис, с поверенным прибором, наглядно покажем, что вы ошибаетесь, не вводите людей в заблуждение и больше не пишите чушь..
6 дек 2019 16:47
В чем чушь поясни? Тебе были заданы конкретные вопросы, как произвести юстировку для выхода на приблизительные показания, а затем уже воспользоваться корректировкой + - ! Ты в место грамотного ответа стегаешь Не возможно внести поправочные значения так как погрешность не линейная и ограничение температуры не имеет отношения заданному вопросу. Еще раз вопрос! Как юстировать прибор т.е. изменить табличные числовые данные занесенные в память устройства для конкретного сплава ну к примеру ХК или ХА, так как это делается в Овенах и подобных приборах Все это описано в руководстве на эти приборы Лично я юстировку произвожу потенциометром по месту. Снимаю показания с конкретной ТП (да и сам их изготавливаю весьма профессионально) и ввожу эти данные в память устройства.
16 дек 2019 09:19
Представьте, отлично понимаю о чем идет речь. Какой вопрос - такой и ответ (стеб)

Все корректировки производятся на уровне прошивки через уарт. (в данном приборе)

Расскажите по подробнее с каким шагом вы вносите корректировки? и с какой точностью знаков после ","? Обязательно приводя пример, укажите рабочий диапазон температур, это так, для общего понимания о чем вы говорите.
10 янв 22:08
И еще, судя по твоему ответу! Ты походу не в теме чем торгуешь, для тебя это просто очередной гаджет. Ты не спорь, а просто передай данный вопрос Китайцам, у кого ты таришься. Им там проще уточнить этот момент И если ты выяснишь как произвести эти действия, то эти приборы станут в одну линейку с профессиональными приборами и естественно возрастут в цене.
16 дек 2019 09:29
И еще, судя по твоим вопросам! Ты по ходу не понимаешь что пишешь.

Теперь касаемо "передай вопрос китайцам"
Китайцы которые их продают, это не те, которые их делают, для продаванов что "PT100" что "K" что SSR/Relay output одно и то же, мая твая не панимать!!!

Требовать от китайца, "китайской документации" это еще то занятие....ты не спорь со мной в этом.

Я встречал железки аля REX-С100 как минимум с 5ю прошивками разного функционала, заниматься специальной кастомизацией на бытовых приборах для бытовых нужд? заняться больше не чем?
8 март 01:11
Здравствуйте!
А можно к нему подключить термопару от мультиметра? Там тоже вроде К-тип.. Или у вас укомплектовать другим - меньшего размера. Нужен для сауны.
21 дек 2019 19:46
Здравствуйте. Если термопара К типа, то да.
10 янв 22:01
Здравствуйте! Есть в наличии?
16 янв 17:16
Здравствуйте, есть в наличии несколько комплектов.
16 янв 17:20
На выходных возможно будет приобрести?
16 янв 17:28
да можно, суббота с 12 до 17
16 янв 17:36
Подскажите пожалуйста,к данному контроллеру подойдёт термопара к-тип 2-х контактная?
3 фев 13:25
Здравствуйте, да поддерживает
3 фев 14:01
Здравствуйте. Купил осенью на Али REX-C100. Подключил позавчера и танцую с бубном вокруг. Меню, похоже урезанное, открывается только одна страница. Менял цифры, чтобы снять блокировку, справа налево и наоборот, войти так и не смог. Лампочки при работе горят не так, как показано в многочисленных роликах. Странно ведет себя или датчик температуры или мозги этого чуда. Если на повышение температуры он реагирует относительно быстро, то про понижение просто забывает. Контрольный китайский ЖК-термометр, которого я еще неделю назад считал просто тормозом, является спринтером по сравнению с Рексом. Отсюда вопрос. Могу ли я приобрести у Вас не комплект, а только контроллер (ПИД регулятор) + Датчик температуры PT100. ( Реле и радиатор остануться от китайца) Будет ли датчик PT100 более чувствительным и скоростным, чем "тип К" из моего комплекта? Прилагаются ли вменяемая инструкция, полная версия меню и возможность обращения к Вам за консультацией. Я ни разу не электроник. ) Спасибо.
4 март 03:31
Здравствуйте.
1. Отдельно прибор 1300р
2. Отдельно PT100 450р

Приборы перед продажей настраиваем под оптимальные параметры для целей дистилляции-ректификации

Датчик PT100, вернее сказать голова с датчиком PT100 обновляет показания раз в 0.1сек при условии что датчик находится в среде паров и не соприкасается со стенками гильзы
Инструкция на английском, меню полностью соответствует оригинальным REX-C100.

Готов оказать консультации в режиме вопрос-ответ здесь на сайте au.ru на странице лота (у народа одни и те же вопросы и ответы будут интересны многим)
4 март 05:15
Подскажите пожалуйста. Режим "Аlarm" предназначен только для оповещения звуком/светом об отклонениях от заданных температурных параметров или же имеет дополнительную возможность аварийного отключения нагревателей/охладителей? Если он обладает функцией аварийного отключения, то как его правильно запрограммировать? Спасибо.
8 март 01:40
параметр SL4 -> 1ххх - Установка защелки (ожидание действия от оператора)
параметр SL4 -> xхх1- сработка на превышение
т.е. = 1001
8 март 01:44
Имеются ли у Вас в продаже более чувствительные, с наименьшей инерцией датчики температуры, подходящие к данному контроллеру? Каких типоразмеров и какие параметры меню используются для их подключения? Спасибо.
8 март 15:43
Добрый! фото обновим во вторник
добавим варианты выбора датчика
8 март 17:20
Есть куб (типа ПВК) с водяной рубашкой, общий объем 200л Желание использовать для зерновых заторов и дистилляции по красной схеме с колпачковой колонной. Есть блок тэны по 4.5квт 2шт в вод. рубашку. Объем руб. прим. 80л (много это или мало на мах. разогрев и работу,?). Есть желание использовать котёл также как перегонных куб с ректиф. колонной 2'' или с колпачковой 4'', без рубашки с доп. блок тэна и 6квт 2шт.Тэны все 380в. На это все нужно подобрать регуляторы мощ., температуры и т п (автоматика) Буду очень признателен вам за советы и рекомендации по подбору и приобретению комплектующих
17 март 14:54
Здравствуйте.
Необходимо разделить управление на две части, 1й ТЭН на PID, второй на обычные автоматы, это позволит для разгона подключать большую мощность, а в работе использовать только один и сэкономить на мощности коммутирующих элементов.

Из личной практики: подобрать нужные параметры установок PID контроллера получается не быстро, но после корректной настройки, колебания Т в месте установки датчика могут составлять не более 0.2С
18 март 20:55
Получается мне нужно управление на 1 тэн4,5квт и на 1тэн 6квт?
18 март 22:11
в Вашем случае на такой объем достаточно 4,5+3квт ТЭН
19 март 06:00
На 170л. 3квт? Рабочий объем Куба 170л.
19 март 12:19
мне на 180л ПВК хватает дву ТЭН по 3квт, разгон составляет примерно 4 часа
19 март 17:26
Доброго дня. Я вас услышал, мне тогда нужно управление на 4.5квт. 380В и если можно все таки на 6квт (10 с запасом от перегрева)
19 март 14:30
можем заменить SSR40 на SSR60 +200р
19 март 17:26
Просьба настроить, заранее благодарен.
19 март 14:33
на всех контроллерах заранее меняем заводские настройки на более подходящие для нужд самогоноварения.
19 март 17:27
Доброго дня. Нужен тэн для коптильни 1,5квт (воздушный) с регулятором мощности нагрева и выносным датчиком температуры в камере. Что-то подберем?
7 апр 09:53
к сожалению воздушных ТЭНов нет в наличии
7 апр 10:02
А регулятор и датчик?
7 апр 11:55
как вариант вот такой как в лоте комплект (они в наличии)
7 апр 12:11
Ещё вопрос, а гигрометры есть в наличии и датчики температуры в духовой шкаф (внутри)
7 апр 12:01
гигрометры есть от 200р. а датчик темперы только для измерения?

krsk.au.ru/10501816/

или нужен термостат
7 апр 12:14
Нужно 2 гигрометры (40-90% влажн.), датчик температуры выносной(20-100гр) 1шт. Механический (0-30гр.нахождение внутри климат камеры) 1шт. Механический (50-200гр.нахождение внутри духовного шкафа) 1шт. Для ректиф. колонны 3шт. Регулятор с лота на 3квт
8 апр 11:44
Вам это все почтой?
8 апр 12:11
Да почтой
9 апр 10:08
1. гигрометры
au.ru/user/Gruz600/shop/?search=гигрометр&group=active&sort=price&dir=asc

2. термометры
au.ru/user/Gruz600/shop/?search=термометр&type=all&group=active&sort=price

А на 3 квт, это имеется ввиду димер? (регулятор мощности)
9 апр 10:28
Здравствуйте. Как сейчас работаете?
13 апр 15:21
Здравствуйте, работаем только на выдачу. По предварительному звонку
14 апр 15:49
Здравствуйте, сегодня можно забрать комплект?
6 мая 06:21
Здравствуйте, позвоните пожалуйста после 13-00. Подготовим комплект
6 мая 06:32
Максимальная температура до какой можно запрагромировать терморегулятор?
7 июня 10:32
Здравствуйте, до +400С
7 июня 10:35
Добрый вечер ! Нужен Ваш полный комплект ch902 для отбора голов и тела, при ректификации к пятнице. Колонна 2" 1.6м ,с совмещённым узлом отбора по пару и жидкости, тэн 3квт (2*1.5квт) На каком расстоянии от низа колонны установить датчик, для более точных показаний и меньшей инерции срабатывания ssr-40a.Как его лучше изолировать от корпуса царги. После Вашей настройки контроллера,при покупке скинуть мне настроенные параметры в личку по вайберу или ватцап на тел. 953 8519027 И последнее,если возможно ваш алгоритм работы по отбору голов ,а потом тела, температуру слива воды после дефа. исходя из Вашего опыта работы с ним. Можно в личку..
13 окт 15:03
Здравствуйте!

1. комплекты есть в наличии
2. Датчик устанавливается обычно ниже узла отбора на 5-30см
3. Датчик необходимо изолировать от царги (как вариант силиконовая трубка)
4. Датчик должен быть открытый для паров (закрытая гильза не допустима)
5. типичные параметры для контроллера
P = 30
I = 240
D = 60
г=1
Aг=25
============================
Температура обратки из дефа обычно выше 50гр, есть разные режимы и Т обратки разные, для крепленной дистилляции нужна холодная флегма, при ректификации Тфлегмы почти равна точки кипения спирта, и соответственно обратка более горячая.
15 окт 16:41
Здравствуйте! А можно его запрограммировать по времени на температурные паузы?
16 окт 06:56
Здравствуйте, к сожалению нет, для таких задач хорошо подойдет ОВЕН ТРМ251

ссылка
20 окт 15:55
