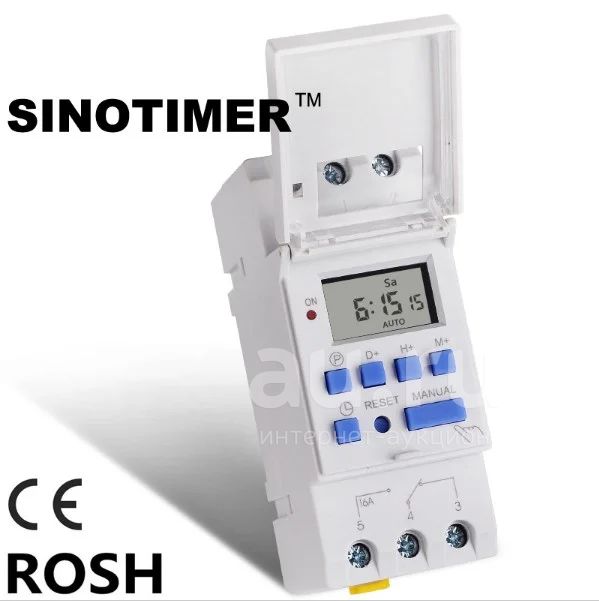

Электронный программируемый цифровой таймер на 7 Дней (реле времени) 220 В 16A на Din Рейку
Снят с торгов продавцом.
Причина:
й
Описание лота
Таймер 24 часовой недельный предназначен для монтажа на DIN- рейку. Встроенный перезаряжаемый аккумулятор для поддержки часов таймера. Встроенное реле позволяет комутировать как постоянный ток нагрузки так и переменный.
Технические подробности:
Напряжение 220\240 В
Ток нагрузки до 16 А
Мощность нагрузки до 3520 Вт
Точность хода часов 2 секунды в день
Количество программ включения\ выключения 17
Собственное потребление 4.5 Вт максимум
Встроенный дисплей LCD
Минимальный интервал срабатывания программы 1 минута
Заявлена работа от встроенного аккумулятора в резервном режиме до 3 лет
Температура эксплуатации -10...+40 градусов
Назначение контактов подключения Sinotimer TM-615 :
1- Подключение фазы питания таймера (220 В)
2- Подключения ноля питания таймера (220 В)
3,4- Нормально замкнутые контакты реле (обычно не используется)
4,5 – Нормально разомкнутые контакты реле (используются для включения и отключения фазы нагрузки)
Можно применять:
Управление освещением
Управление климатом
Насосы
Двигатели
Управление вентилятором
Водонагреватели
Сельхоз объекты
Другие электрические схемы
Предусмотрено 17 независимых программ включения \ выключения и 15 различных комбинаций дней работы.
Программирование таймера
А. Назначение кнопок на панели управления
1. Кнопка P: Просмотр программы и настроек
2. Кнопка Manual: Выбор работы реле ON- включено принудительно, Auto- автоматическая работа согласно программы, OFF- принудительно отключено
3. Кнопка с пиктограммой часов: Вызов опции настройки текущего времени
4. Кнопка D+: Установка дня недели
5. Кнопка H+: Установка часов
6. Кнопка M+: Установка минут
7. Кнопка Reset : Сброс всех настроек
8.Индикатор ON: когда светится нагрузка включена, когда не светится нагрузка отключена
Настройки таймера рекомендуется начинать с сброса всех настроек (кнопка Reset)
B. Установка часов
Нажмите и удерживайте кнопку с пиктограммой часов и дополнительно кнопку D+ или H+ или M+ в зависимости что нужно установить (день недели, часы или минуты).
C. Установка программы таймера
Нажмите кнопку P . На дисплее отобразится 1on (первая программа включения нагрузки)
Нажмите кнопку D+ для выбора любой из 15 комбинаций дней срабатывания программы
Нажмите кнопку H+ или M+ для установки часов и минут включения нагрузки
После окончания настройки 1on нажмите кнопку P – на дисплее отобразится 1off (время отключения нагрузки первой программы). Произведите настройку времени отключения так же как и время включения.
Комбинация дней включения и отключения должна быть одинаковой.
Повторите процедуру программирования согласно пункту 3 для последующих 17 программ (при такой необходимости)
Когда установка завершена нажмите кнопку с пиктограммой часов для возврата на главный экран таймера
D. Просмотр установленных программ
Нажмите кнопку P несколько раз для просмотра нужной программы из 17 возможных
Когда производится какая либо настройка и не производится никаких нажатий в течении 10 секунд дисплей возвращается в исходное состояние (главный экран таймера) Подробнее: http://vipmart.com.ua/p230465005-rele-vremeni-universalnoe.html
