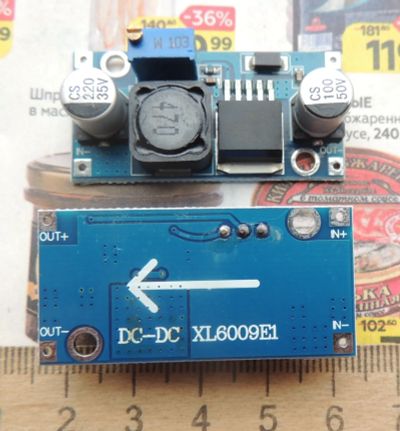

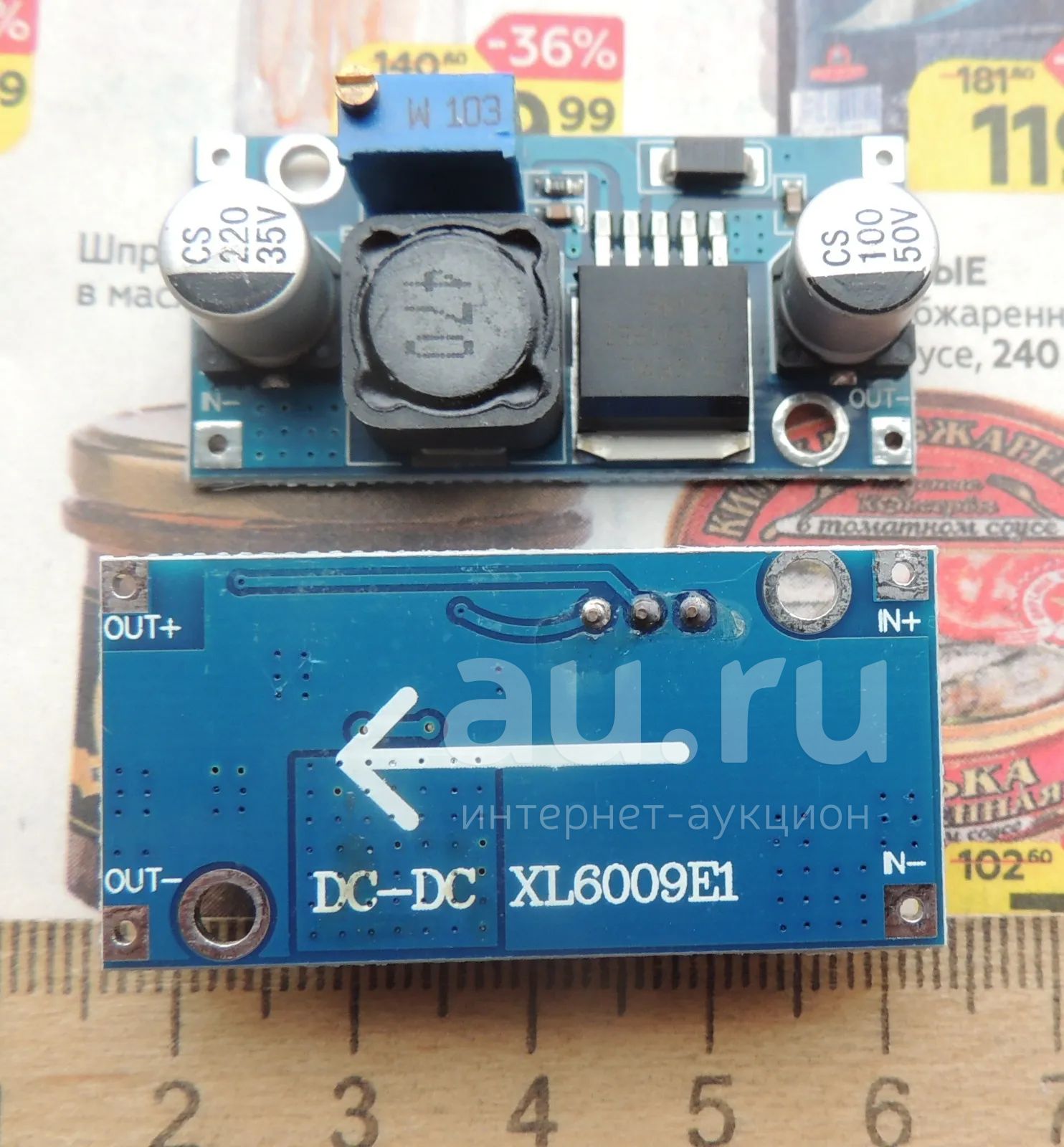

Модуль - собранная печатная плата D15W на XL6009 повышающий DC-DC (Step Up) импульсный преобразователь - стабилизатор напряжения регулируемый, до 2,5 А ток выхода.

Лот: 8729777. Фото: 1. Модуль - собранная печатная плата... Печатные платы

Модуль - собранная печатная плата D15W на XL6009 повышающий DC-DC (St...

Цена
100 руб
+7 913 533 XX XX
Цена
100 руб
Безопасная сделка с доставкой
1 деньдо конца торгов(21 фев 2020 15:50)
Красноярск, БСМП
+7 913 533 XX XX

Описание лота

Состояние
Новое

Повышающий DC-DC (Step Up) импульсный преобразователь - стабилизатор напряжения регулируемый D15W на микросхеме XL6009. Характеристики: входное напряжение от 5 до 32 В, регулируемое выходное напряжение от 5 до 50 В (причём входное напряжение не должно превышать установленное выходное). Максимальный выходной ток 2,5 A. Входной ток до 4A. Выходная мощность: 15 Вт при естественном охлаждении, 25 Вт с применением теплоотвода. Рабочая температура изделия от -40° C до + 85° C, если температура окружающей среды превышает 40 градусов, следует уменьшить ток преобразователя или принять меры к увеличению тепловыделения. Частота преобразования 400 кГц. КПД преобразователя 90 - 95 %. Габариты 64 х 23,5 х 13 мм.

Условия передачи

Самовывоз. Обычно в выходные дни в любое время, а так же в будние с 7.00 до 8.00 либо с 18.30 до 23.00 забрать можно на улице Высотной, дом 19, смотрите, где это, на карте в описании лота, позвоните заранее, сообщите о времени, когда собираетесь прибыть – вдруг не окажусь на месте. В будние дни иногда могу передать некрупный лот в районе Новосибирской, 64, с 8.20 до 17.35 (в пятницу до 16.20), желательно с 12.00 до 12.45, либо на Киренского 118 с 9.00 до 11.00, если предупредите об этом заранее, хотя бы в предыдущий день.
Красноярск, БСМП
Увеличить карту

Поделиться этим лотом:

Вопросы

Сколько в наличии? Защита от КЗ есть.?
19 мая 2018 20:19
12 есть.
Защиты нет: ссылка
19 мая 2018 20:55
Обратная сторона минус у него? Ее можно на радиатор садить без прокладки . Схемы случайно нет ? Защиту от КЗ продумать ,там нет ее на сколько я знаю.
20 сен 2018 17:42
Минус идёт по краю, где ножки подстроечника длинная площадка от входа до выхода, на радиатор не посадить хотя-бы из-за этих ножек, в принципе что-то медное можно в качестве радиатора подпаять к полю с металлизированными отверстиями под микросхемой.
Использовать пока на приходилось, не в курсе с защитой, схема, вероятно, такая: ссылка
Вот ещё: ссылка
20 сен 2018 18:05
на LM2577 есть преобразователи?
21 март 2019 06:57
Нет.
21 март 2019 07:08
