AX-2014P BOX MINI

Общие сведения

Панельная антенна AX-2014P с герметичным боксом для USB 3G модема я вляется готовым решением для усиления сигналов GSM 1800 (EDGE, GPRS) и UMTS2100 (WCDMA, HSPA и др.). Тип антенны – синфазная 4-х элементная решетка. Рекомендуется для использования на границах зон обслуживания, при слабом и неустойчивом уровне 3G/2G сигнала. Благодаря применению USB-удлинителя из кабеля типа FTP CAT5 стало возможным исключить потери сигнала на участке антенна-модем. Данное решение позволяет получить выигрыш в усилении сигнала до 6 дБ (при сравнении с кабелем РК50-3-18 10 метров), что может быть решающим фактором в улучшении связи. Также, AX-2014P BOX Mini является идеальным выбором в случае когда неизвестно в каком стандарте оператор предоставляет услуги в конкретной местности (EDGE или UMTS2100). AX-2014P BOX MiNi
Достоинства:

Универсальность вследствии работы в стандартах 2G(1700-1900МГц) и 3G (1900-2200МГц)
Низкие потери в тракте от антенны к модему
Компактные размеры, антенна удобна при установке на фасадах зданий.
Крепление антенны позволяет изменять угол наклона антенны
Активные излучателя антенны укрыты в пластиковый корпус
Герметичный бокс обеспечивает защиту модема от влаги по классу IP65
Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы

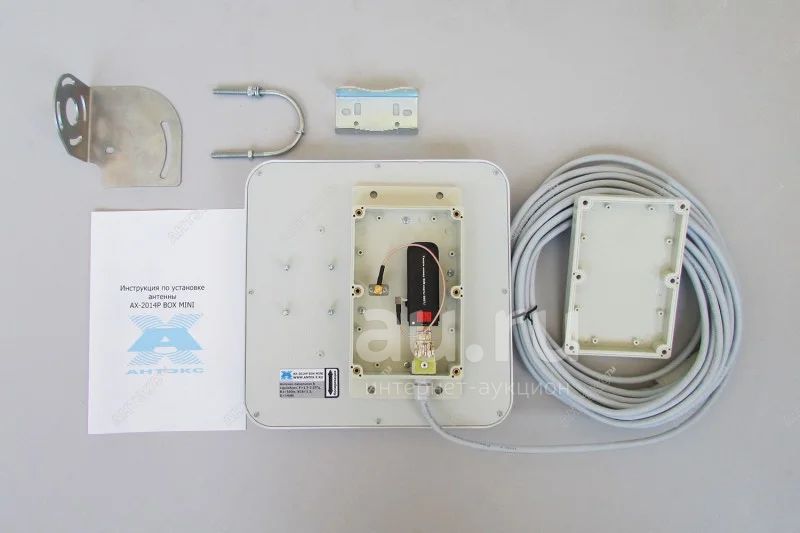

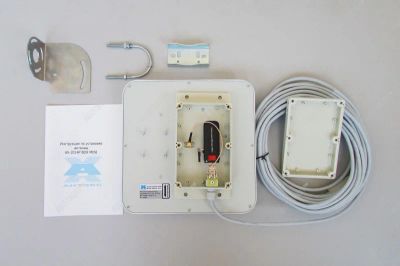

Комплект поставки:

Антенна AX-2014P с установленным гермобоксом
Антенное крепление на трубу или мачту
Инструкция по установке
Упаковка из картона
Внимание: температурный диапазон работы системы из модема и антенны AX-2014P BOX Mini ограничен температурным режимом работы конкретного USB-модема.



Характеристики адаптера
Название адаптера
CRC9/SMA-female TS9/SMA-female MS-156/SMA-female
Длина кабеля, мм 200-250 200-250 80-100
Тип кабеля RG178 RG178 RG174
Разъем для антенны
SMA-female SMA-female SMA-female
Раазъем для модема CRC9 TS9 MS-156
Ослабление в адаптере на частоте 2000 МГц, дБ не более 0.7 не более 0.7 не более 0.4
Температурный диапазон -40...+60 гр. Цельсия




Характеристики USB - удлинителя
Длина 10 метров
Тип кабеля FTP CAT 5Е 4х2-0.52 REXANT/CABLETECH
Разъем 1 USB A вилка
Разъем 2 USB A розетка
Температурный диапазон -10...+60 гр. Цельсия







Электрические характеристики антенны


Рабочий диапазон частот, МГц

1700-2180

Усиление, dBi

13-15

Ширина ДН в Н-плоскости, град

30-35

Ширина ДН в Е-плоскости, град

30-35

Уровень боковых лепестков, дБ не более

-13

Уровень паразитной поляризации,дБ не более

-25

Входное сопротивление, Ом

50

КСВ в рабочем диапазоне частот, не более

1,5

Допустимая мощность, Вт

50

Поляризация

вертикальная/горизонтальная

Механические характеристики антенны и бокса


Масса антенны, крепления,бокса, удлиннителя г

1720

Габаритные размеры, м

0,24х0,24х0,085

Разъем

SMA-male

Материал излучателя

оцинкованная сталь

Материал защитного кожуха антенны


ABS-пластик с защитой от ультрафиолетового излучения

Материал бокса

ABS-пластик

Внутренние размеры бокса, мм

40х50х140

Температурный диапазон

-30...+60 гр. Цельсия
