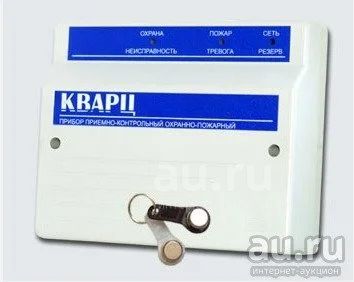

Прибор Приёмно-Контрольный Охранный «Кварц», Вариант 1

Одношлейфный приемно-контрольный прибор «Кварц» используется для автономной и централизованной охраны.

Прибор работает в качестве охранной сигнализации, с токопотребляющими извещателями с напряжением питания 10-25 В. Для питания извещателей есть отдельный выход 12 В, защищённый от короткого замыкания.

Извещения на пульт центральной охраны (ПЦН) передаются по двум линиям.

Прибор ставится на охрану и снимается с охраны с помощью электронных ключей ТМ. Режим работы выбирается установкой перемычек на плате. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора. Выходы для подключения оповещателей релейные.

Шлейф сигнализации (ШС) «Кварца» работает в режиме автовозврата — если в тревожном режиме после окончания сигнала звукового оповещателя прибор обнаружит, что ШС снова находится в нормальном состоянии, он продолжит контроль состояния шлейфа, при этом индикатор «ШС», линии ПЦН и внешний световой оповещатель остаются в режиме тревоги. При повторных нарушениях ШС звуковой оповещатель включается только на 30 с.

Корпус прибора из пластика ABS помимо привлекательного внешнего вида обеспечивает удобство монтажа прибора и эргономичность панели светодиодных индикаторов. Прибор имеет светодиодные индикаторы состояния «ШС», «Неисправность», «Сеть» и «Резерв». Эти индикаторы отображают информацию о состоянии прибора, сигнализируют о постановке на охрану и снятии прибора с охраны, о срабатывании извещателей и о переключении прибора на электропитание от резервного источника питания в случае пропадания сетевого напряжения и о разряде аккумулятора.
