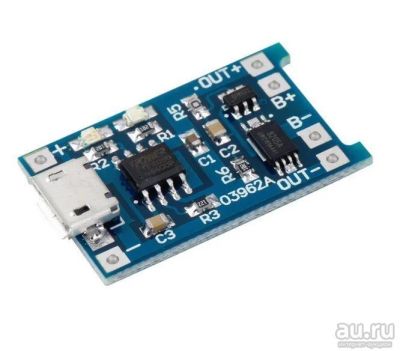

Модуль заряда micro-USB Li-ION аккумулятора на чипе TP4056 с защитой от перезаряда, перегрузки и КЗ
Описание лота
Состояние | Новое |
плату можно встраивать в разные устройства (фонарики, разнообразную электронику) с питанием от аккумулятора 18650 и аккумулятор можно будет заряжать любой зарядкой с разьемом micro-USB не вынимая его из устройства

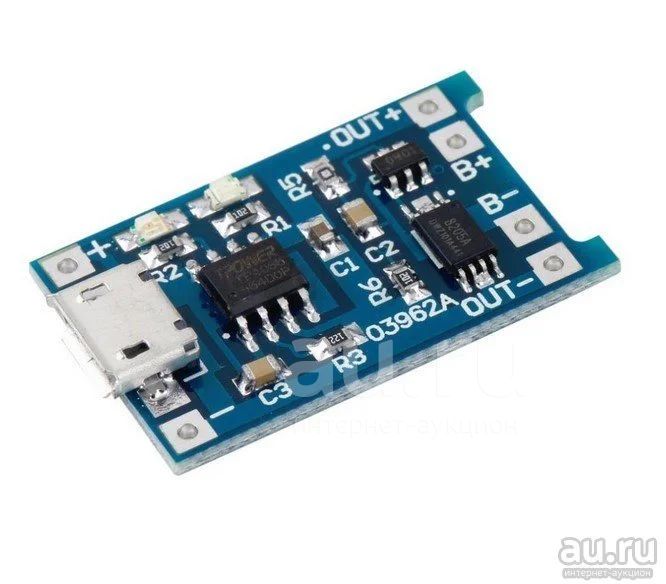

Рекомендуется рассчитывать сопротивление данного резистора ( R3 смотри фото) на ток до 40% от емкости чаще всего заряжаемых аккумуляторов. Из личного опыта - я делаю ток зарядки 300 миллиампер, заряжается дольше, но не так безбожно греется модуль
Ток зарядки: 1А (регулируемый)
Погрешность: 1,5%
Входное напряжение: DC 4.5V-5.5V
Индикатор зарядки: Красный - идет зарядка, Синий - готов.
Входной интерфейс: Micro USB
Защита от токовой перегрузки: да Защита от перезаряда аккумулятора: да, при 4,19 В
Защита от переразряда аккумулятора: да, при 2,39 В
Защита от переполюсовки аккумулятора: есть (кратковременная, схема сильно нагревается)
Возможность заряжать защищенные аккумуляторы: да
Рабочая температура: -10 ° C до +85 ° C
Условия передачи
Поделиться этим лотом:
Рекомендуем посмотреть
Вопросы
усе работают. Приедь заменим.
Что-то не могу понять как это устройство должно работать.
Вы пишите что можно использовать его с аккумами 18650, которые 3.7 вольта номиналом. Я подключаю такой заряженный, на входе у платы получаюю 4,17в , а на контактах OUT 3,1в. Такое большое падение напряжения на холостую?.
Далее хочу подключить к нему для пробы один светодиод из светильника который планировал перевести на питание от 18650. (один светодиод, напрямую от аккума 4,17в через резистор 15Ом жрет 0,12Ампер) Через такойже резистор включаю на выходы Out, он один раз слегка мигает и больше не светится. Подключение последовательно амперметра показывает 0Ампер. Что я делаю не так? плата в защиту уходит? от полувата мощьности?
Светодиод какой мощи?
