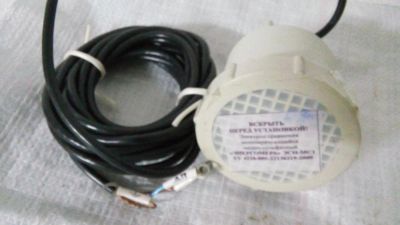

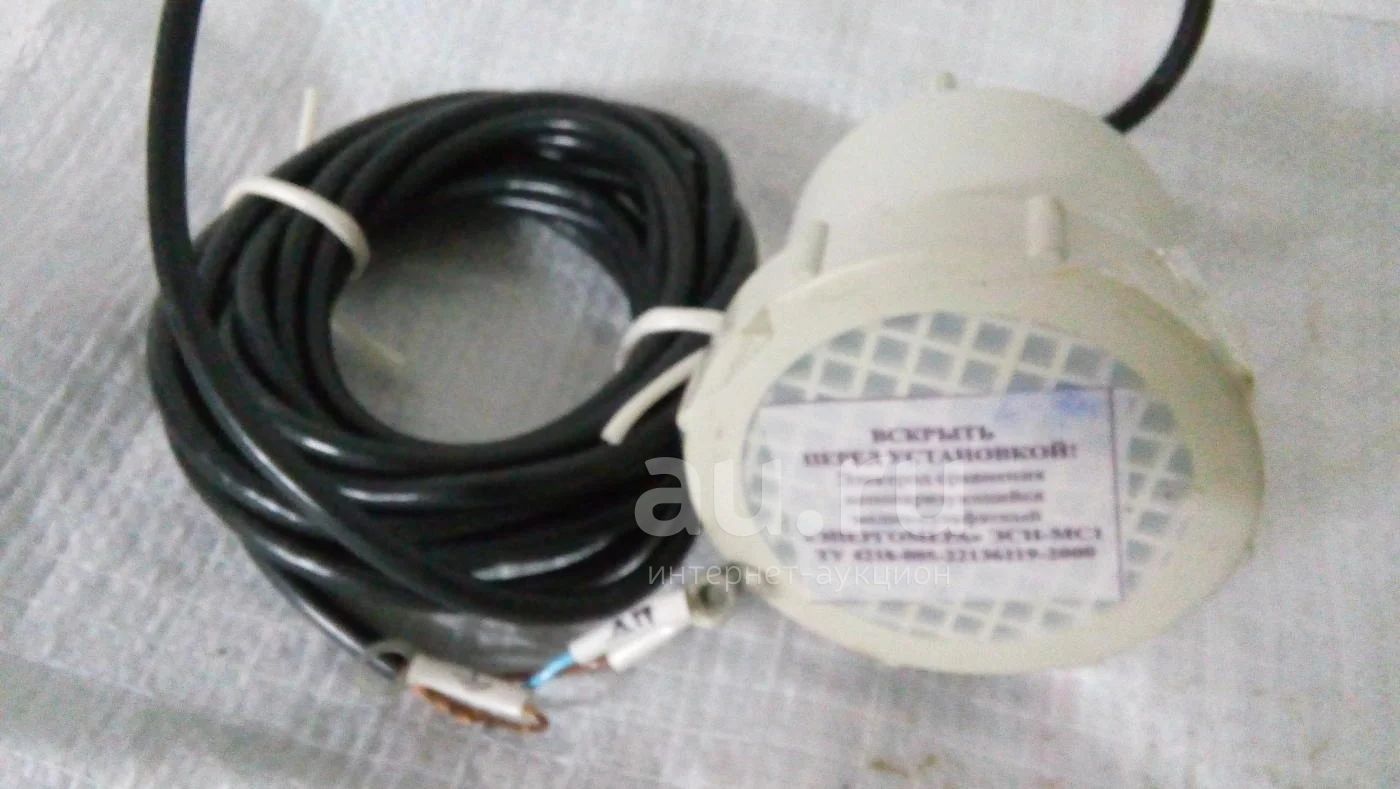

Электрод сравнения неполяризующийся медно-сульфатный ЭСН-МС1 (3-5\4)

что видите то и покупаете, есть 31 шт...цена за один

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Назначение и область применения

Неполяризующиеся медно-сульфатные электроды длительного действия ЭСН-МС представляют собой медную пластину с разветвленной поверхностью и предназначены для формирования и обеспечения постоянного стабильного электролитического контакта с землей при определении электрического поляризационного потенциала подземных сооружений из металла относительно грунта.

Прибор используется в качестве элемента катодной защиты подземных металлоконструкций от электрохимической коррозии, а также для измерения разности потенциалов системы труба-грунт.

Устройство и принцип работы

Электроды имеют один медный электрод; электролит, состоящий из раствора сернокислой меди в дистиллированной воде; две встроенные мембраны: полимерную ионообменную катионитную и керамическую с нормированной пористостью; вспомогательный электрод, представляющий собой датчик потенциала, содержащий стальную пластину. Между электропроводящим штырем и защищаемым объектом возникает электромагнитное поле, создающее защитный ток необходимой величины.

Прибор выполнен согласно ТУ4218-005-22136119-2008

Конструктивные особенности

• соединительного кабеля имеет экранированную оплетку, защищающую проводники от помех и паразитного влияния электрических полей, возникающих от блуждающих токов в грунте или от анодного заземления;

• кабель надежно закреплен в герметичном вводе, размещенном на прочном полимерном корпусе;

• внешняя мембрана имеет пористую структуру, диаметр и количество пор нормированы и выбираются таким образом, чтобы предотвратить вытекания электролита в грунт;

• для работы с толщинами стенок более 2 мм на датчик устанавливается электромагнитная рамка.

Технические характеристики

№ Показатели Значения

1. Потенциал по отношению к хлорсеребряному электроду, мВ:

при температуре окружающей среды +20°C 115±15

в рабочем диапазоне температур окружающей среды (+1..+35)°С 95...135

2. Переходное электрическое сопротивление электродов в грунте, кОм:

при температуре окружающей среды +(20±5) °С 0,7

в рабочем диапазоне температур окружающей среды (+1..+35)°С 1,0

3. Диапазон рабочих температур окружающей среды, °C от +1 до +35

4. Установленный срок службы, не менее, лет (в зависимости от условий эксплуатации) от 5 до 10

5. Масса, для типоисполнений электродов с длиной соединительного кабеля от 3 до 12 м, не более, кг от 1,0 до 1,9
