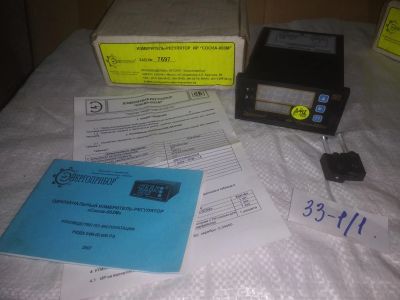

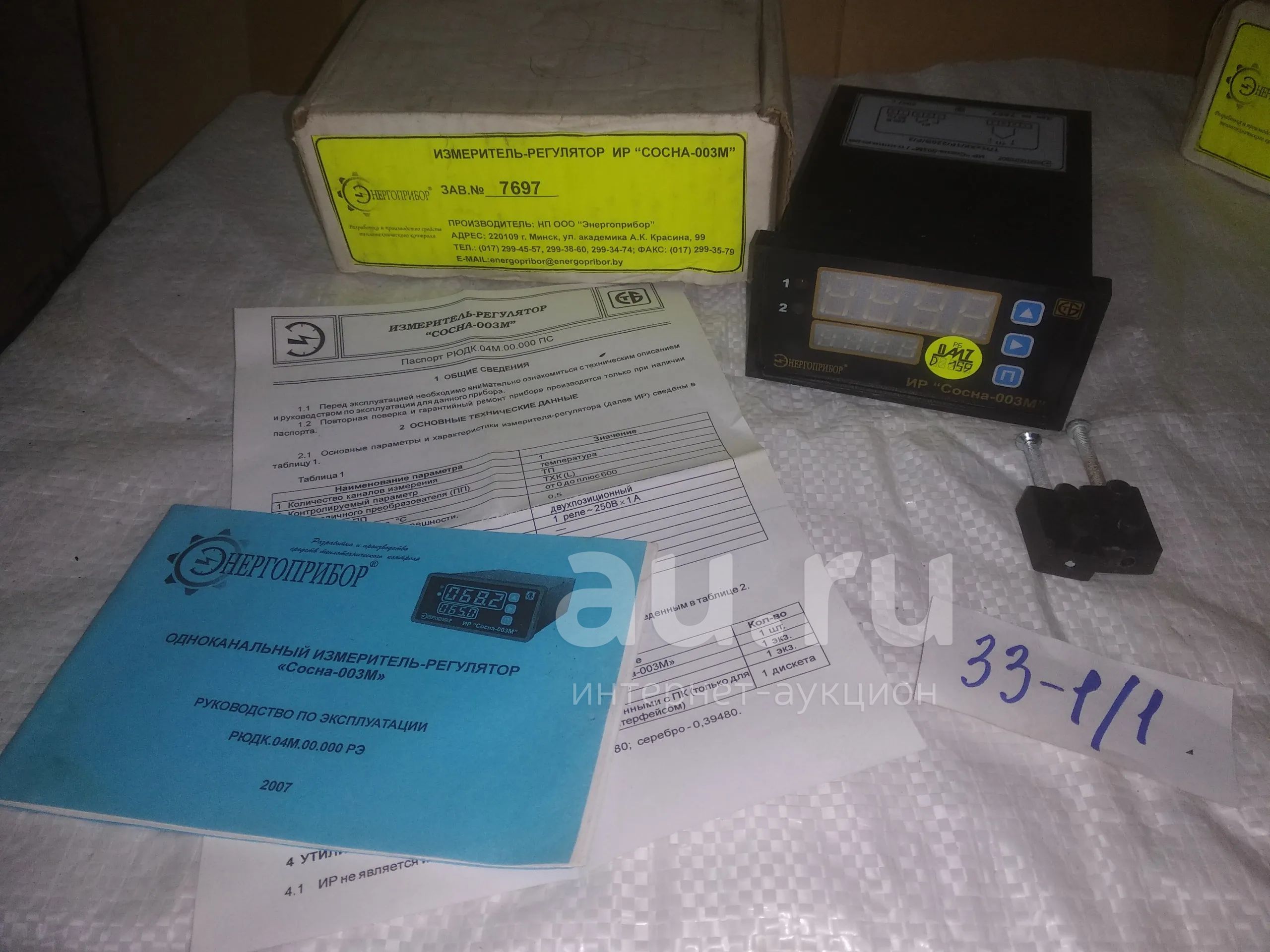

Измеритель - регулятор "Сосна - 003М" обновлённая версия (3-2\3)

что видите то и покупаете

Щитовой прибор с одним каналом измерения и регулирования. ИР "Сосна-003М" может без дополнительных устройств работать практически с любыми стандартными измерительными преобразователями (17 типов), выполнять регулирование контролируемого параметра, используя как позиционные, так и пропорциональные законы.

Назначение измерителя-регулятора «СОСНА-003М»

- измерение выходных сигналов первичных преобразователей в виде сопротивления, постоянного напряжения, постоянного тока и преобразование их в значение контролируемого физического параметра с использованием соответствующих номинальных статических характеристик;

- автоматическое регулирование контролируемых параметров;

- сигнализация при достижении контролируемым параметром заданных значений;

- передача информации о контролируемом параметре на ПК или автоматизированные системы управления вышестоящих уровней по последовательному интерфейсу (при наличии интерфейса).

Преимущества:

Универсальный вход: подключение любого типа первичного преобразователя (термометра сопротивления, термоэлектрического преобразователя, преобразователя любой физической величины, имеющего на выходе унифицированный сигнал тока или напряжения).

Два четырехразрядных цифровых индикатора: на верхнем отображается текущее значение контролируемого параметра, на нижнем заданное значения регулятора (уставка).

Простота настройки: программирование как кнопками управления, расположенными на лицевой панели, так и с компьютера по последовательному интерфейсу.

Сохранение настроек при выключении питания.

Выбор любого закона регулирования: 2П, 3П, ПИД и ПДД, автонастройка.

Функция быстрого доступа к параметрам регулирования.

Функции сглаживания и линейной коррекции показаний прибора.

Обмен данными с компьютером и дистанционное управление процессом.

Улучшенная электромагнитная совместимость.

Небольшие габаритные размеры.

Различные по конструкции разъемы силовой и измерительной части для предотвращения ошибок при подключении.

Универсальный вход измерителя-регулятора дает возможность подключать без дополнительного согласования термопреобразователи сопротивления, термоэлектрические преобразователи (термопары) и преобразователи с выходными унифицированными сигналами тока или напряжения.

Базовая схема подключения термопреобразователей сопротивления – 4-х проводная. В случае применения потребителем 3-х или 2-х проводной схемы подключения систематическую погрешность можно свести к минимуму, используя функцию линейной коррекции показаний ИР.

Измеритель-регулятор «Сосна-003М» поддерживает все основные законы регулирования:

двух и трехпозиционные (2П и 3П);

пропорционально-интегрально-дифференциальный с широтно-импульсной модуляцией с автонастройкой регулятора на конкретный объект (ПИД, ПИД с автонастройкой);

пропорционально-двухкратно-дифференциальный с широтно-импульсной модуляцией для управления исполнительным механизмом интегрирующего типа с автонастройкой регулятора на конкретный объект (ПДД, ПДД с автонастройкой).

Закон регулирования выбирается самим потребителем при настройке прибора.

Возможны различные типы выходных устройств (электромагнитное реле, симистор, открытый коллектор npn-типа) и их комбинации. Все контакты выходных устройств гальванически изолированы от других цепей ИР и могут использоваться для управления исполнительными устройствами как непосредственно, так и через силовые элементы: пускатели, твердотельные реле, тиристоры или симисторы.

Дополнительная опция – установка канала последовательного интерфейса (RS232 или RS485), позволяющего осуществлять обмен данными с компьютером и дистанционно управлять процессом.
