Описание
Состояние | Новое |
Вид | Щит управления |
Управление насосом для автоматического поддержания уровня воды в емкости
подключение датчик уровня воды в баке
Устройство позволяет автоматизировать работу насоса.
Когда уровень воды в емкости (бочка, ванна и т.п.) падает ниже определенного уровня, насос включается и качает воду в емкость. Когда уровень воды достигает заданного, устройство отключает насос.
Устройство новое
Питание 220в
Мощность реле комутации до 2квт
Для металлических емкостей необходимо применять изолированные контакты либо поплавковые датчики
Выриант законченного устройства на DIN рейку krsk.au.ru/7921384/
Доставка в другие города
Почтой России, СДЭК
Набор для сборки беспроводной музыкальной Караоке системы Bluetooth Колонки 10ватт
900 руб.comp.hdd.#48 Жесткий диск Seagate 1.0Tb / Model: ST1000DM014 SATA III / 7200 RPM / 1Tb
6 500 руб.Налобный фонарик фонарь два светодиода / АКБ 18650 / зарядка через TypeC металлический корпус и водонепроницаемый IPX6
900 руб.Твердотельное реле SSR Berm BEM-25DA 25A 480VAC / 32VDC (синее)
500 руб.Реле твердотельное SSR Fotek 40DA Made in Taiwan нагрузка до 8кВт напряжение 220 - 380в
350 руб.Влагозащищенный сплиттер PoE питания через Ethernet 48В до 12В 1A-2A IEEE802.3af /at стандартный тип 10/100 Мбит/с DC 2,1 мм * 5,5 мм
250 руб.Алюминиевый угловой LED профиль \ светодиодная лента \ 1 метр 20*15мм
200 руб.Угловые вилки Nakamichi / штекер тип «банан» цена за 2шт
150 руб.Поделиться этим лотом:
Рекомендуем посмотреть
Вопросы
здравствуйте первый раз с этим сталкиваюсь, а предохранить что бы насос от куда качает на сухую случайно не включился тут возможно?
9 янв 2020 08:44
Здравствуйте, данное устройство позволяет подключить не только накачивающий насос, но и через 3й контакт реле можно запитать откачивающий насос.
Будет работать так:
- при достижении нижней отметки будет включен подающий насос и выключен откачивающий
- при достижении верхней отметки отключится подающий насос и включится откачивающий
Будет работать так:
- при достижении нижней отметки будет включен подающий насос и выключен откачивающий
- при достижении верхней отметки отключится подающий насос и включится откачивающий
10 янв 2020 21:36
24 сен 2019 04:21
Какая микросхема применяется там? С обратной стороны есть мелкий поверхностный монтаж или только с одной стороны?
17 авг 2019 20:09

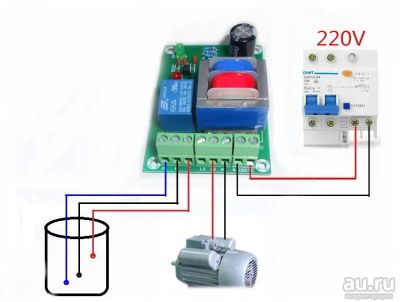

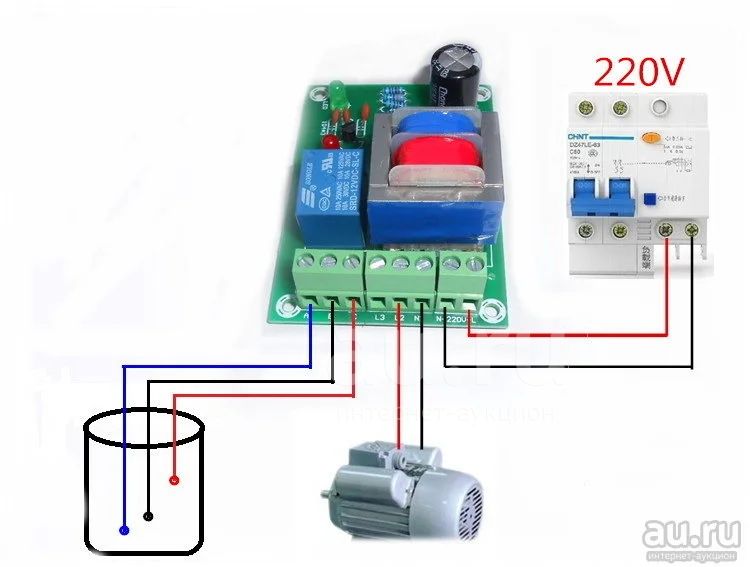

если без поплавков на герконе, то как указанно на рисунке, если с поплавками, то как общий провод
1 июля 2019 05:53
Добрый день! Бак пластиковый. Не понял третий провод для чего. Один верхний уровень воды, второй нижний, а третий для чего?
28 июня 2019 09:34
А сами датчики есть в наличии? Такая плата на али стоит 430р. так лучше у вас за 600 чтоб не ждать
7 мая 2018 13:50
220 и насос все понятно. На датчики три провода. Синий - нижний уровень, красный - верхний. Черный - ?
27 фев 2017 16:07
Вечер добрый!
Главное: Выходы
№1. Нижняя точка (можно использовать землю если бак металлический)
№2. Точка включения насоса (нижний уровень воды)
№3. Точка отключения (верхний уровень воды)
Насос можно подключить и на откачку - по верхней точке включился, при достижении нижней - выключился. 3й провод - земля или не снижаемый остаток жидкости.
При использовании поплавков с герконом, поплавки запитываются через общий 3й контакт
Сам несколько лет использовал 3х жильный провод ПВС с подрезаными по высотам жилами, пока не вставил электроды в пластиковую емкость.
Главное: Выходы
№1. Нижняя точка (можно использовать землю если бак металлический)
№2. Точка включения насоса (нижний уровень воды)
№3. Точка отключения (верхний уровень воды)
Насос можно подключить и на откачку - по верхней точке включился, при достижении нижней - выключился. 3й провод - земля или не снижаемый остаток жидкости.
При использовании поплавков с герконом, поплавки запитываются через общий 3й контакт
Сам несколько лет использовал 3х жильный провод ПВС с подрезаными по высотам жилами, пока не вставил электроды в пластиковую емкость.
27 фев 2017 17:36
В комплекте блок управления в формате под DIN рейку.
Устройство полностью законченное, не нуждается в настройке.
Подключаете:
1. 220в питания
2. к контактам реле - насос
3. датчики от емкости
Устройство полностью законченное, не нуждается в настройке.
Подключаете:
1. 220в питания
2. к контактам реле - насос
3. датчики от емкости
9 дек 2016 15:11
