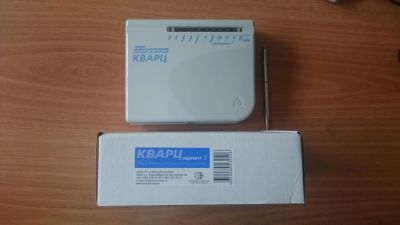

Кварц (вар. 2) Прибор приемно-контрольный охранно-пожарный

Прибор приемно-контрольный охранно-пожарный «КВАРЦ» вариант 2 ТУ 4372-014-12690085-15 (в дальнейшем – прибор

или ППКОП) предназначен для охраны малых и средних объектов, оборудованных электроконтактными и токопотребляющими охранными или пожарными извещателями и позволяет подключить один шлейф сигнализации, который может выполнять функции охранного или пожарного. Прибор выдает тревожный сигнал при нарушении или пожаре на объекте на пульт централизованного наблюдения независимо от вида питания разрывом линий реле ПЦН. Прибор обладает возможностью автономной охраны при питании от сети переменного тока или аккумулятора с выдачей сигналов тревоги на выносные звуковой (сирена) и световой (лампа) оповещатели с возможностью контроля соединительных линий (СЛ) на обрыв и короткое замыкание (К.З.). Прибор имеет четыре стандартные тактики применения – пожарную тактику и три охранные.

Предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы. Конструкция прибора не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.

Технические характеристики:

Информационная ?мкость (кол-во шлейфов) - 1

Информативность (кол-во видов извещений) - 9

Емкость памяти кодов идентификаторов (кол-во ключей ТМ) - 7

Напряжение на входе ШС при его номинальном сопротивлении -18+-3 В

Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более 1,5 мА

Параметры выходов ПЦН1, 2 («сухой контакт» оптореле):

напряжение/ток, до 72 В / 50 мА

Параметры выхода реле ПЦН3:

постоянное напряжение/ток, до = 30 В / 3 А

переменное напряжение/ток, до ~ 250 В / 3 А

Ток потребления по отключаемому выходу 12 В «ПИ» для питания извещателей, не более 100 мА

Ток потребления по неотключаемому выходу «+12В» для питания извещателей и выносных оповещателей, не более 200 мА

Ток потребления внешнего звукового оповещателя 12 В (обязательно наличие в приборе аккумулятора), не более 500 мА

Ток потребления внешнего светового оповещателя 12 В (обязательно наличие в приборе аккумулятора), не более 150 мА

Регистрируются нарушения пож./охр. шлейфа длительностью, более 350 мс

Не регистрируются нарушения пож./охр. шлейфа длительностью, менее 250 мс

Напряжение питания сети (переменный ток 50 Гц) 187...242 В

Мощность, потребляемая от сети (с заряженным аккумулятором и без внешних потребителей) во всех режимах, не более

8 ВА

Напряжение питания от аккумулятора 11,8...14,0 В

Номинальная емкость резервного аккумулятора 1,2 А/ч

Ток потребления от аккумулятора в дежурном режиме / режиме тревоги (при отсутствии внешних потребителей), не более 40 / 65 мА

Вероятность эффективного срабатывания 0,97

Масса без аккумулятора, не более 2 кг

Габаритные размеры, не более 185×150×55 мм

Степень защиты оболочкой IP10

Средняя наработка прибора на отказ в режиме охраны или в режиме снят с охраны, не менее 40 000 ч

Срок службы, не менее 10 лет

Условия эксплуатации

Диапазон рабочих температур от - 30°С до +55°С

Относительная влажность воздуха при +40°С, не более 93 %
