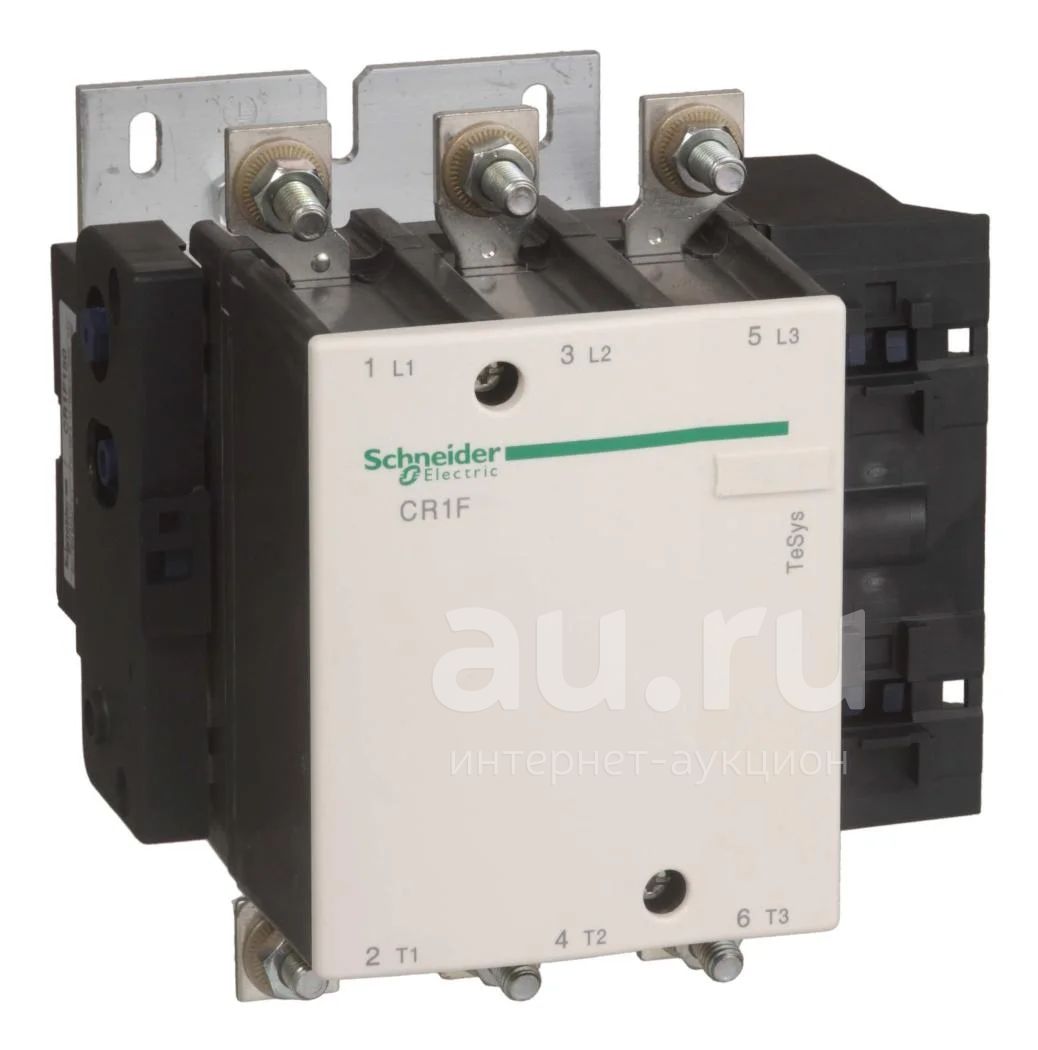

Магнитный контактор с фиксатором TeSys F CR1F185M7 Schneider Electric

КОНТАКТОР С ЗАЩЕЛКОЙ СЕРИИ CR. 185А, 3Х ПОЛЮСНЫЙ,220В 50/60ГЦ, ВИНТОВОЙ ЗАЖИМ

Семейство продуктов:TeSys F

Тип изделия или компонента:Магнитный контактор с фиксатором

Краткое имя устройства:CR1F

Применение контактора:Управление электродвигателем

Активная нагрузка

Категория применения:AC-1

AC-4

AC-3

Описание полюсов:3P

Конфигурация контактов полюса:3 Н.О.

[Ue] номинальное рабочее напряжение:1000 V переменный ток 25...200 Гц

[Icw] номинальный рабочий ток:185 А (<= 40 °C) при <= 440 V переменный ток AC-3

275 А (<= 40 °C) при <= 440 V переменный ток AC-1

170 А (<= 40 °C) при <= 440 V переменный ток AC-4

Тип цепи управления:Пост. ток стандартный

Пер. ток 50...400 Hz

Напряжение цепи управления:220...230 V постоянный ток

220...230 V переменный ток 50...400 Hz

Номинальная включающая способность Irms:2100 А

Номинальная отключающая способность:1600 А при 500 V

1800 А при 220...440 V

600 А при 1000 V

1200 А при 660...690 V

[Icw] Допустимый сквозной ток короткого замыкания:1500 А <= 40 °C 10 с

1500 А <= 40 °C 5 с

500 A <= 40 °C 3 мин

400 А <= 40 °C 10 мин

740 A <= 40 °C 1 мин

920 A <= 40 °C 30 с

1500 А <= 40 °C 1 с

Соответствующий номинал предохранителя:315 А BS88 при <= 440 V

315 А gG при <= 440 V

200 А aM при <= 440 V

Среднее полное сопротивление:0,36 мОм при 50 Гц - Ith 275 А

[Ui] номинальное напряжение изоляции:1000 В в соответствии с IEC 60158-1

1000 В в соответствии с BS 775

1500 В в соответствии с VDE 0110 группа C

1000 В в соответствии с IEC 60947-4

Мощность, рассеиваемая одним полюсом:26 Вт AC-1

12 Вт AC-3

Тип клемм:Разъем 1 кабель (-и) 150 мм²

Клеммы с кольцевыми наконечниками 1 кабель (-и) 150 мм²

Шины 2 x (25 x 3 mm)

Момент затяжки:18 Н-м

Время работы:35...40 мс блокировочный

50...100 мс расцепление

Механическая износостойкость:1 млн. циклов

Рабочая частота:120 цикл/ч при <= 40 °C
