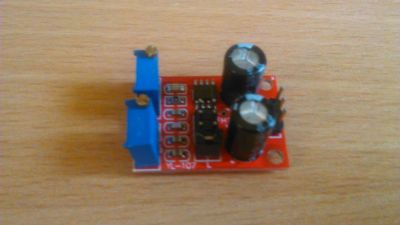

генератор прямоугольных импульсов на ne555

Размер: 3.1 см * 2.2 см сигнал прямоугольный
Входное напряжение: 5-15vdc. 5 В питания, Выходной ток может быть около мА; Когда 12 В питания, Выходной ток около 35мА;

3, входной ток: ?100ma
4, амплитуды выходного сигнала:. 4.2 В V-PP 11.4 В V-PP (в зависимости от входного напряжения, амплитуду выходного сигнала будет разные)
5, Максимальный выходной ток: ?15ma (5 В питания, V-PP больше чем 50%), ?35ma (12 В питания, V-PP больше чем 50%)


Три преимущества:
1, Выходной Светодиодная индикация, Нет простой выход (Количество низкого уровня, LED высокой частоты с низким светодиод мигает);
2, выход Частотный диапазон классы доступны, выходная частота более непрерывно Регулируемая;
Низкий профиль: 1 Гц ~ 50 Гц
Если файл: 50 Гц ~ 1 кГц
Высокая частота передач: 1 кГц ~ 10 кГц
Высокая частота Файл: 10 кГц ~ 200 кГц

3, Они могут тонкой настройки выход рабочий цикл, Рабочий цикл и частота не регулируемый, Настроить рабочий цикл будет изменение частоты;
4, выходная частота регулируется;
Цикл T = 0.7 (ра + 2RB) C

РА, RB Регулируемый 0-10 К;

На низких частот файл C = 0.001 мкФ;
Если кабина, когда C = 0.1 мкФ;
Высокая частота передач C = 1 мкФ;
Высокая частота передач C = 100 мкФ, поэтому Частота сигнала покупатели могут самостоятельно расчеты.
