1 000руб.Описание лота
Состояние | Новое |

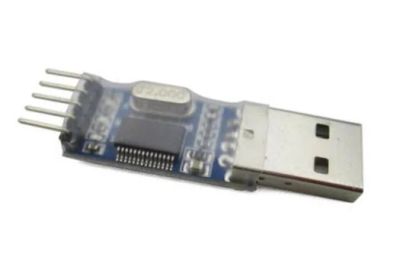

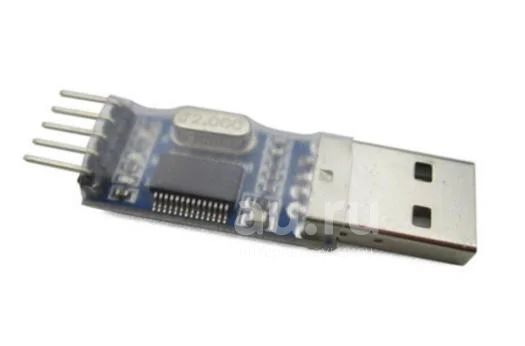

Данный переходник PL2303HX USB-TTL UART служит для подключения к компьютеру различных устройств с uart/usart интерфейсом (TTL уровни 3.3 В или 5 В). Данный переходник может использоваться, для обновления прошивки некоторых плат на ARM микроконтроллерах: различные тюнеры, GPS-навигаторы, Wi-Fi роутеры, платы с STM32 микроконтроллерами или для обмена информацией с различными устройствами по UART интерфейсу. USB PL2303HX - UART RS232 TTL конвертер, используется для программирования микросхем и микроконтроллеров, поддерживающих уровни сигналов TTL (0 – 5В).
Для использования USB PL2303HX - UART RS232 TTL конвертера нужно подключить его к USB порту компьютера, после чего конвертер определится как USB to Serial COM Port. После этого компьютер начнет поиск и установку драйверов для конвертера. Если компьютер не смог установить драйвера, это нужно сделать самостоятельно, предварительно скачав их здесь. Потом на компьютер нужно записать специальные программы для работы с конвертером и подключаемым к нему устройством. Потом подключить к выводам конвертера устройство, которое нужно программировать, и начинать работу. Плата конвертера установлена в пластиковый корпус для защиты от статического электричества и загрязнения.
Управление конвертером осуществляется через USB порт компьютера с помощью специальных программ. На плате есть 4 вывода микросхемы PL-2303HX это TXD (передаваемые данные), RXD (принимаемые данные), GND (общий контакт), 5V (выходное напряжение 5 В). Но, возможности микросхемы PL-2303HX не ограничены только этими сигналами, потому на плате конвертера есть контактные площадки для других сигналов, которые присущи для интерфейса RS-232: 3V3 (выходное напряжение 3,3 В), CTS (сигнал сброса/очистки для передачи), DCD (обнаружение несущей данных), DSR (готовность данных), RTS (сигнал запроса передачи), DTR (готовность выходных данных). Если вам потребуется расширить функциональность конвертера, то это можно будет сделать самостоятельно, припаяв проводники к контактным площадкам с дополнительными сигналами.
USB PL2303 - RS232 TTL конвертер имеет два интерфейса для подключения к компьютеру и для подключения программируемых устройств:
для подключения устройства к компьютеру используется стандартный USB интерфейс;
для подключения программируемых устройств используется 4-проводной интерфейс. Это 4 проводника с конекторами типа «мама» на конце, под штыревые контакты с расстоянием между контактами 2,54 мм. Конекторы типа «мама» не соединены между собой в один коннектор, что дает свободу их перемещения.
Обозначение контактов:
5V - питание устройств с уровнем сигнала TTL 5В (красный проводник);
RXD - прием данных (белый проводник);
TXD - передача данных (зеленый проводник);
GND - общий контакт (черный проводник).
Характеристики:
поддерживается операционными системами Win7/Vista/XP/2000/ME/98;
конвертер, собран на микросхеме PL-2303HX;
Universal Asynchronous Receiver-Transmitter (UART) – универсальный асинхронный приёмопередатчик;
напряжение питания: 5В (от USB порта компьютера);
интерфейс подключения к компьютеру: USB 2.0;
поддержка уровней сигналов TTL 5В;
на плате конвертера есть контактные площадки для других сигналов, которые присущи для интерфейса RS-232;
4 проводника с коннекторами типа «мама» на конце, под штыревые контакты с расстоянием между контактами 2,54 мм;
на стороне компьютера определяется как виртуальный COM-порт.
на плате распаяны выводы: GND, 3.3V, 5V, TX, RX
Полезен будет мастерам по ремонту компьютерной техники, применяется для работы с прошивкой различных электронных устройств через COM-порт, благодаря конвертеру можно работать на компьютере или ноутбуке без COM порта.
