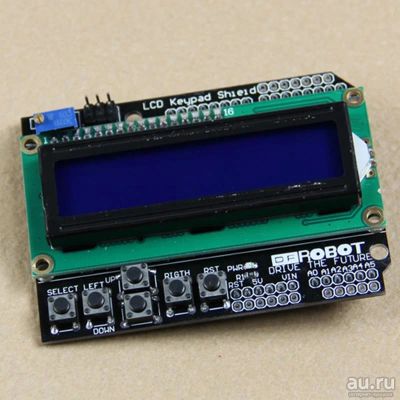

LCD модуль 2*16 1602 с кнопками Arduino shield Подсветка синяя

В состав платы входит LCD дисплей и 6 кнопок. Пины 4, 5, 6, 7, 8, 9 и 10 задействованы для управления LCD. На аналоговый пин 0 считываются сигналы с кнопок. Дисплей в данной сборке работает в четырех битном режиме.

Подключение производится одним движением, необходимо просто состыковать шилд с платой из семейства Arduino (Diecimila, Duemilanove, UNO, Mega, Mega2560, Mega ADK).

Больше рассказать о платке нечего, переходим к программному коду. В данном примере на дисплей будут выводиться направления (вверх, вниз, влево, вправо) и кнопка выбора, соответствующие нажатым кнопкам.

Пример программного кода

#include <Wire.h> // добавляем необходимые библиотеки

#include <LiquidCrystal.h>

LiquidCrystal lcd(8, 9, 4, 5, 6, 7 );

// Нажатые кнопки

int button;

const int BUTTON_NONE = 0;

const int BUTTON_RIGHT = 1;

const int BUTTON_UP = 2;

const int BUTTON_DOWN = 3;

const int BUTTON_LEFT = 4;

const int BUTTON_SELECT = 5;

int getPressedButton()

{

int buttonValue = analogRead(0); // считываем значения с аналогового входа(A0)

if (buttonValue < 100) {

return BUTTON_RIGHT;

}

else if (buttonValue < 200) {

return BUTTON_UP;

}

else if (buttonValue < 400){

return BUTTON_DOWN;

}

else if (buttonValue < 600){

return BUTTON_LEFT;

}

else if (buttonValue < 800){

return BUTTON_SELECT;

}

return BUTTON_NONE;

}

void setup()

{

lcd.begin(16, 2);

lcd.print("zelectro.com.ua");

}

void loop()

{

button = getPressedButton();

switch (button)

{

case BUTTON_RIGHT: // при нажатии кнопки выводим следующий текст

lcd.setCursor(0, 0);

lcd.print(" ");

lcd.setCursor(0, 0);

lcd.print("BUTTON: RIGHT");

break;

case BUTTON_LEFT:

lcd.setCursor(0, 0);

lcd.print(" ");

lcd.setCursor(0, 0);

lcd.print("BUTTON: LEFT");

break;

case BUTTON_UP:

lcd.setCursor(0, 0);

lcd.print(" ");

lcd.setCursor(0, 0);

lcd.print("BUTTON: UP");

break;

case BUTTON_DOWN:

lcd.setCursor(0, 0);

lcd.print(" ");

lcd.setCursor(0, 0);

lcd.print("BUTTON: DOWN");

break;

case BUTTON_SELECT:

lcd.setCursor(0, 0);

lcd.print(" ");

lcd.setCursor(0, 0);

lcd.print("BUTTON: SELECT");

break;

}

}
