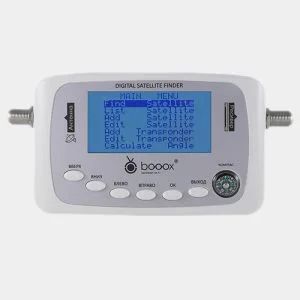

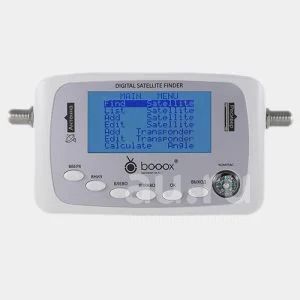

Прибор для настройки спутниковых антенн. sat finder/сат файндер Booox SF-510

Большим преимуществом сатфайндера Booox SF-510 является возможность отображать уровень сигнала транспондеров с модуляцией DVB-S2. Подключается Booox SF-510 в разрыв кабеля, между конвертером установленным на спутниковой антенне (в близости от антенны 1-3 метра) и спутниковым тюнером (ресивером), соответственно надписям на панели прибора. Так же настройку можно произвести без подключения прибора к ресиверу, подав напряжение на прибор при помощи блока питания или аккумуляторов (приобретаются отдельно). Для поиска определенного спутника, необходимо ввести (выбрать) соответствующие параметры, такие как частота гетеродина LNB, частота транспондера, символьная скорость, и т.д.
Для максимально качественной и правильной настройки спутниковой антенны, в приборе присутствует функция расчета градуса положения облучателя и поляризационного угла.

Прибор в умелых руках подойдет для настроки на любой спутник, в том числе и Триколор ТВ, НТВ+, Телекарта, Телекарта Восток, Вива тв, Восточный экспресс, Ямал, МТС с 75 градуса В.Д. Основной плюс прибора, как и прибора SF-500 - независимость от ресивера.

Основные преимущества Booox SF-510:

• Прием сигнала транспондеров с модуляцией DVB-S2
• Кнопки управления на русском языке
• Функция расчета угла наклона
• Легкий вес и малые габариты
• Питание через сигнальный кабель или блок питания
• Звуковая и визуальная индикация принимаемого сигнала
• Большой контрастный ЖК дисплей
• Высокая скорость реакции даже на низкоскоростных транспондерах
• Простота в работе и надежность
• Редактируемый список спутников и транспондеров

Комплект поставки:

Прибор Booox SF-510
Блок питания
Соединитель кабеля
Инструкция по эксплуатации на русском языке
Практические инструкции на примерах по применению прибора:

В приборе все можно выставить, как к примеру в ресивере, в ручном режиме, надо только знать что вы сами хотите поймать.

Частоты всех спутников, ежедневно обновляются:

http://www.flysat.com/satlist.php

Поиск Триколор, ТРИКОЛОР СИБИРЬ, Нтв +, НТВ+ВОСТОК, Телекарта, Восточный экспресс, МТС, Телекарта Восток, Hotbird и других спутников на приборе:

Мы знаем данные трансподера триколора, нтв+

12226 L
DVB-S/MPEG-2 27500 3/4

Подключаем антенну (накручиваем бочку из комплекта, и со стороны Satellite подключаем антенну, с другой стороны(Receiver) можно подключить блок питания или кабель от ресивера - для подзарядки, подключать в выключенном состоянии!)

идем в меню : FIND Satellite

в меню выставляем:

sat name: не важно

LO Freq: ставим 10750 (частота гетеродина конвертера, если Триколор,ТРИКОЛОР СИБИРЬ, НТВ+, НТВ+ ВОСТОК, а если у Вас Телекарта, Восточный экспресс, МТС, Телекарта Восток, Hotbird и другие - ставим в этом пункте UNIV)

Tran Freq: 12226 (для Триколор,ТРИКОЛОР СИБИРЬ, НТВ+, НТВ+ ВОСТОК частота трансподера) (Для 140 спутника Восточный экспресс по пунктам: ставим Tran Freq: 11530 , Pol: H , Symbol Rate: 22250. Для Телекарты с 85 спутника ставим: Tran Freq:12040 , Pol: H , Symbol Rate 28800)

Symbol Rate: 27500 (скорость потока)

Pol: H (поляризация, если L нету ставим H)

22K: off (22 кГЦ обычно выключенно)

DiseqC1.0: off (Если у Вас есть дисек, тут можно выбрать его выходы)

Usals: off (используется протокол Usals для мотоподвеса)

Buzzers: ON (звуковая сигнализация сигнала)

S: (это сила сигнала) Q: (качество сигнала) нажимаем тут ОК - смотрим сигнал, очень медленно крутим антенну, предварительно ее выставив в нужном направлении посмотрев у соседа или по компасу, двигаем так: приподняли по углу места (по вертикали) и двигаем справа на лево, если сигнала нет опускаем на 1 мм по вертикали, и далее двигаем по горизонтально, потом если сигнала нет опускаем еще на 1 мм и повторяем, пока не найдем сигнал.
