Термопривод 400 C (для теплиц)

Автомат проветривания «Термопривод-400С» является универсальным - устанавливается на форточку, окно, дверь теплицы. Выдерживает мощную ветровую нагрузку.

В качестве основы используется неразборный гидроцилиндр со специально реализованным тугим (залипающим) уплотнением штока. Это обеспечивает хорошую герметичность соединения, длительный срок эксплуатации уплотнений и предотвращает подвижность створки ветром.

При температуре выше +22 °С гидроцилиндр выталкивает шток и открывает прикреплённую к нему створку окна, форточки, двери теплицы. Закрытие (утапливание штока в гидроцилиндр) происходит при снижении температуры от +26 °С с помощью пружины.

Угловой кронштейн обеспечивает угол открытия створки от 60° до 80°.

В термоприводе отсутствуют настройки и регулировки: скорость утреннего прогрева теплицы при восходе солнца делает нецелесообразными любые настройки температуры начала проветривания.

Термопривод позволяет открыть створку, дверь вручную.

В зимний период снятия не требуется.

Технические характеристики

Номинальное усилие открывание (подъема)3-30 кг

Предельное усилие на шток400 кг

Диаметр штока8 мм

Температура начала открывания+22 °С

Температура полного открытия+26 °С

Ход штока при t (+20 ... +26 °С) и нагрузке 30 кг

Не менне 60 мм

Полный ход штока60 мм

Усилие закрыванияне менее 3 кг

Рабочий ресурсне менее 100 000 циклов «Открыто – Закрыто»

Расстояние между центами шаровых опор в закрытом состоянии    350 мм/375мм

Рекомендуемый размер створки окна1 х 0,6 м; 2 х 0,4 м

Рекомендуемый размер створки двери1,7 х 0,7 м

Температура эксплуатации и хранения-50 …+80 °С

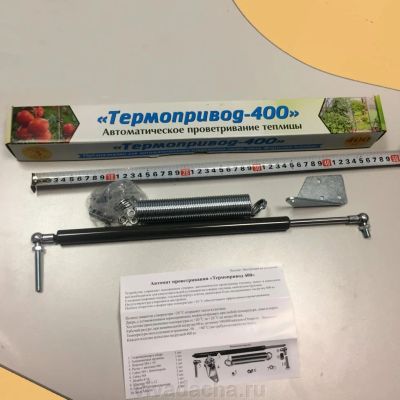

 Комплектность

1. Гидроцилиндр 400 - 1 шт.

2. Закрывающая пружина - 1 шт.

3. Рычаг с винтами М6, гайками, шайбами - 1 шт.

4.  Болт М8х70, М8х50– 2 шт.

5.  Шарнир М8х16 – 4 шт

6. Гайка М8 – 2 шт.

7.  Гайка М8 с фиксатором - 2 шт.

8.  Соединитель М8-М8 – 2 шт.

Рекомендации

- для установки термопривода необходимы рулетка, шуруповёрт или отвёртка.

- термопривод может устанавливаться как нагретым (шток выдвинут из гидроцилиндра), так и охлаждённым (шток погружен в гидроцилиндр).

- исключите большую парусность форточки от возможного повреждения ветром, для защиты створки установите вблизи крепления термопривода дополнительный мощный шарнир и цепь/тросс/шнур, ограничивающие ее предельное открытие.

- исключите возможность «случайного» запирания автоматического(ой) окна/двери, т.к. это приведёт к поломке термопривода или теплицы.

Особенности

- если температура термопривода ниже +22 °С створку можно закрыть, сжав термопривод, но если температура выше, закрыть створку невозможно.

-термопривод выдерживает номинальную нагрузку на шток до 400 кг, но при этом резко сокращается его срок эксплуатации.

Обслуживание

Ежегодно протирайте и смазывайте шток литолом либо солидолом.

Гарантия 1 год
