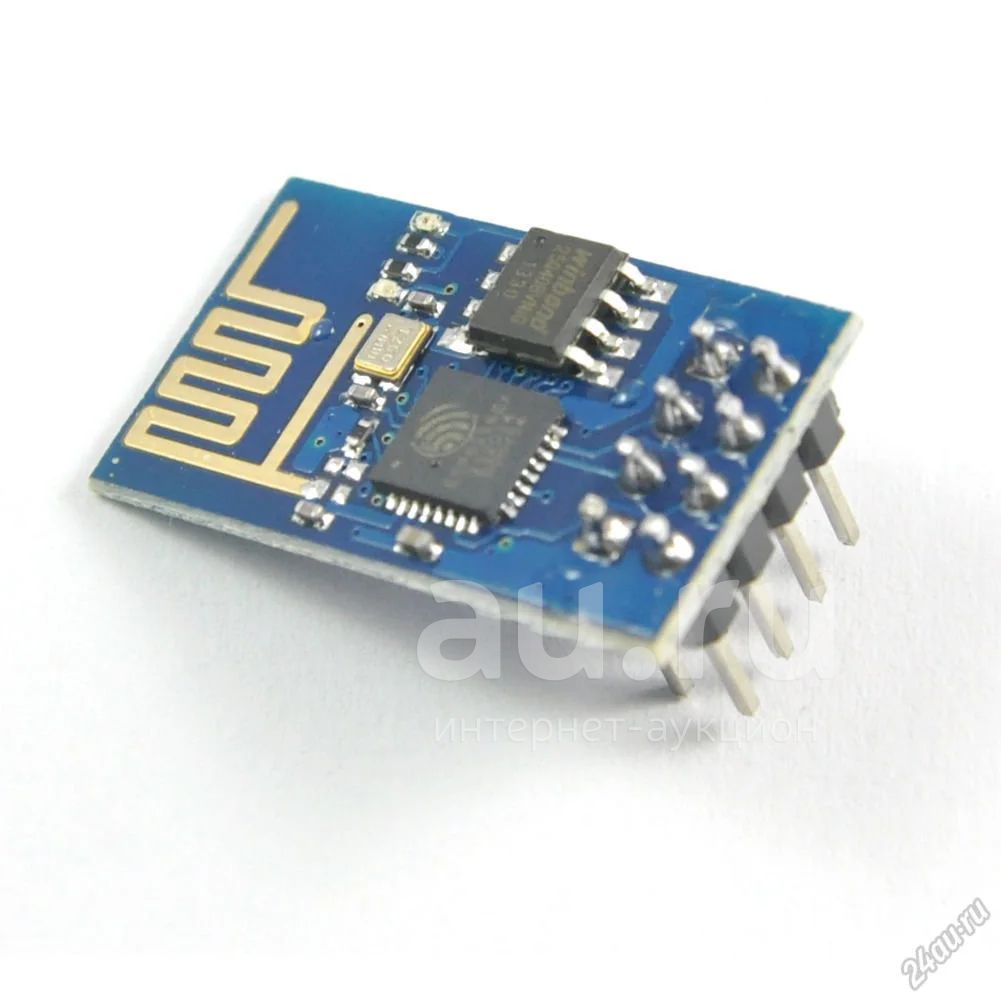

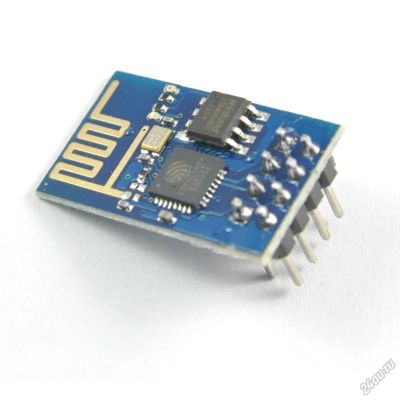

wi-fi WIFI Wireless Модуль ESP8266
Торги завершены. Лот не продан.
2 июня 2018 05:16
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Этот лот уже не продается, но мы нашли для вас похожие
wi-fi WIFI Wireless Модуль ESP8266
Цена
250 руб.
Описание лота
Состояние | Новое |
Полезные ссылки:
https://www.zybuluo.com/kfihihc/note/31135
https://geektimes.ru/post/241054/
http://habrahabr.ru/company/coolrf/blog/238443/
Описание:
ESP8266 создан для использования в умных розетках, mesh-сетях, IP-камерах, беспроводных сенсорах, носимой электронике и так далее. Одним словом, ESP8266 появился на свет, чтобы стать мозгом грядущего «Интернета вещей».
Предусмотрено два варианта использования чипа: 1) в виде моста UART-WIFI, когда модуль на базе ESP8266 подключается к существующему решению на базе любого другого микроконтроллера и управляется AT-командами, обеспечивая связь решения с инфраструктурой Wi-Fi; 2) реализуя новое решение, использующее сам чип ESP8266 в качестве управляющего микроконтроллера.
Первый сценарий был кратко описан в нашей прошлой статье. Реализуется он с помощью любого из недорогих китайских ESP8266-модулей. Хорошо подходит любителям ардуино и тем, у кого уже есть в руках готовая схематика и отлаженная прошивка на базе чего-то своего, горячо любимого.
Второй вариант сценария предусматривает написание индивидуальной прошивки для управления чипом «изнутри». В данный момент прошивка должна быть написана для фирменного компилятора. С чем, в основном, и связаны требования к неразглашению информации вокруг этого решения. В обозримом будущем производитель планирует перейти на использование GCC и эти ограничения будут сняты.
Сценарий использования чипа в качестве управляющего микроконтроллера интересен тем, что позволяет создать устройства, действительно небольшие и реально долго работающие от батарей. Для работы с периферией на борту ESP8266 есть все необходимые возможности.
Ключевые характеристики
Чип ESP8266 является одним из самых высоко-интегрированных решений для работы с WiFi. Внутри чипа уместилась куча всего того, что в конкурирующих решениях часто является частью внешней обвязки:
В итоге типовая обвязка чипа состоит всего из нескольких элементов. Меньше элементов = меньше цена компонентов, меньше стоимость пайки, меньше площадь размещения, меньше стоимость печатной платы. Что прекрасно подтверждается актуальными ценами модулей на базе героя нашего сегодняшнего обзора.
Управляет всем этим интегрированным хозяйством расширенная версия 32-битного процессора Tensilica’s L106 Diamond series. Что же интересного внутри?
802.11 b/g/n protocol
Wi-Fi Direct (P2P), soft-AP
Integrated TCP/IP protocol stack
Integrated TR switch, balun, LNA, power amplifier and matching network
Integrated PLL, regulators, and power management units
+20.5dBm output power in 802.11b mode
Supports antenna diversity
Power down leakage current of < 10uA
SDIO 2.0, SPI, UART
STBC, 1x1 MIMO, 2x1 MIMO
A-MPDU & A-MSDU aggregation & 0.4?s guard interval
Wake up and transmit packets in < 22ms
Standby power consumption of < 1.0mW (DTIM3)
https://www.zybuluo.com/kfihihc/note/31135
https://geektimes.ru/post/241054/
http://habrahabr.ru/company/coolrf/blog/238443/
Описание:
ESP8266 создан для использования в умных розетках, mesh-сетях, IP-камерах, беспроводных сенсорах, носимой электронике и так далее. Одним словом, ESP8266 появился на свет, чтобы стать мозгом грядущего «Интернета вещей».
Предусмотрено два варианта использования чипа: 1) в виде моста UART-WIFI, когда модуль на базе ESP8266 подключается к существующему решению на базе любого другого микроконтроллера и управляется AT-командами, обеспечивая связь решения с инфраструктурой Wi-Fi; 2) реализуя новое решение, использующее сам чип ESP8266 в качестве управляющего микроконтроллера.
Первый сценарий был кратко описан в нашей прошлой статье. Реализуется он с помощью любого из недорогих китайских ESP8266-модулей. Хорошо подходит любителям ардуино и тем, у кого уже есть в руках готовая схематика и отлаженная прошивка на базе чего-то своего, горячо любимого.
Второй вариант сценария предусматривает написание индивидуальной прошивки для управления чипом «изнутри». В данный момент прошивка должна быть написана для фирменного компилятора. С чем, в основном, и связаны требования к неразглашению информации вокруг этого решения. В обозримом будущем производитель планирует перейти на использование GCC и эти ограничения будут сняты.
Сценарий использования чипа в качестве управляющего микроконтроллера интересен тем, что позволяет создать устройства, действительно небольшие и реально долго работающие от батарей. Для работы с периферией на борту ESP8266 есть все необходимые возможности.
Ключевые характеристики
Чип ESP8266 является одним из самых высоко-интегрированных решений для работы с WiFi. Внутри чипа уместилась куча всего того, что в конкурирующих решениях часто является частью внешней обвязки:
В итоге типовая обвязка чипа состоит всего из нескольких элементов. Меньше элементов = меньше цена компонентов, меньше стоимость пайки, меньше площадь размещения, меньше стоимость печатной платы. Что прекрасно подтверждается актуальными ценами модулей на базе героя нашего сегодняшнего обзора.
Управляет всем этим интегрированным хозяйством расширенная версия 32-битного процессора Tensilica’s L106 Diamond series. Что же интересного внутри?
802.11 b/g/n protocol
Wi-Fi Direct (P2P), soft-AP
Integrated TCP/IP protocol stack
Integrated TR switch, balun, LNA, power amplifier and matching network
Integrated PLL, regulators, and power management units
+20.5dBm output power in 802.11b mode
Supports antenna diversity
Power down leakage current of < 10uA
SDIO 2.0, SPI, UART
STBC, 1x1 MIMO, 2x1 MIMO
A-MPDU & A-MSDU aggregation & 0.4?s guard interval
Wake up and transmit packets in < 22ms
Standby power consumption of < 1.0mW (DTIM3)
