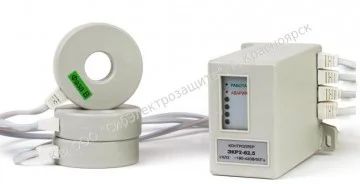

ЭКР 125 - электронных контроллеров расцепителя

. НАЗНАЧЕНИЕ

1.1. Контроллеры ЭКР1, ЭКР2 предназначены для непрерывного контроля тока в трехфазных линиях электропередачи переменного тока промышленной частоты 50 Гц напряжением 220/380 В и защитного отключения нагрузки при возникновении аварийных режимов.

1.2. При косвенном подключении через трансформаторы тока контроллеры могут использоваться в линиях электропередачи на любое напряжение.

1.3. Защитное отключение осуществляется путем снятия или подачи переменного напряжения 220 или 380 В на исполнительный орган: электромагнит контактора или пускателя, электромагнит спускового механизма автоматического выключателя (расцепителя).

1.4.Управляющий контакт контроллеров коммутирует цепь переменного тока от 0.1 до 2 А при напряжении 220 / 380 В.

Управляющий контакт контроллера ЭКР1 работает на размыкание цепи управления при аварийном отключении.

Управляющий контакт контроллера ЭКР2 может работать как на размыкание, так и на замыкание контакта управления при аварийном отключении (режим задается потребителем).

1.5. Контроллеры обеспечивают четырехуровневую регулируемую защиту по току

по трем фазам сети:

- по уровню минимальной нагрузки Imin - с регулируемой задержкой срабатывания Tmin от 1 до 250 сек;

- по уровню тока перегрузки Inom - с регулируемой задержкой срабатывания Tnom от 1 до 250 сек;

- по уровню тока максимальной защиты Imax - с регулируемой задержкой срабатывания Ттах от 1 до 250 сек;

- по уровню сверхтока Iotc - с нерегулируемой задержкой срабатывания не более 0,05 сек.

1.6. Контроллеры ЭКР изготавливаются шести номиналов на диапазон контролируемых

токов от 2 до 5000 А. При подключении через трансформаторы тока диапазон

контролируемых токов может быть расширен до 100 КА.

1.7.Контроллеры обеспечивают регистрацию даты, времени, контролируемых токов и причины аварии на момент аварийного отключения.

Контроллер ЭКР1 сохраняет в памяти параметры четырех последних по времени аварийных отключений.

Контроллер ЭКР2 сохраняет в памяти параметры восьми последних по времени аварийных отключений.

1.8. Контроллер ЭКР1 имеет в своем составе программируемый таймер, обеспечивающий возможность автоматического подключения/отключения нагрузки по заданной программе в реальном масштабе времени. Число программируемых циклов "включение-отключение" в течение суток - от 1 до 10, разрешение по времени 1 мин.

Контроллер ЭКР2 таймера не имеет.

1.9.Контроллеры изготавливаются в исполнении УХЛ категории 3 по ГОСТ 15150-69 и предназначены для работы при температуре окружающей среды от -40 до +40 град.С при относительной влажности до 95%.

1.10.Питание контроллеров ЭКР осуществляется от одной фазы сети переменного тока напряжением (220+22) В или (380±38) В частотой (50±2) Гц. Контроллер сохраняет работоспособность при снижении питающего напряжения на 25% от номинального продолжительностью не более 5 сек.

1.11.Мощность, потребляемая контроллером от сети - не более 20 ВА.

1.12. Контроллеры предназначены для работы совместно с пультом управления и индикации ПУ-04, который включается в комплект поставки по требованию заказчика. Один пульт может обслуживать любое количество контроллеров.
