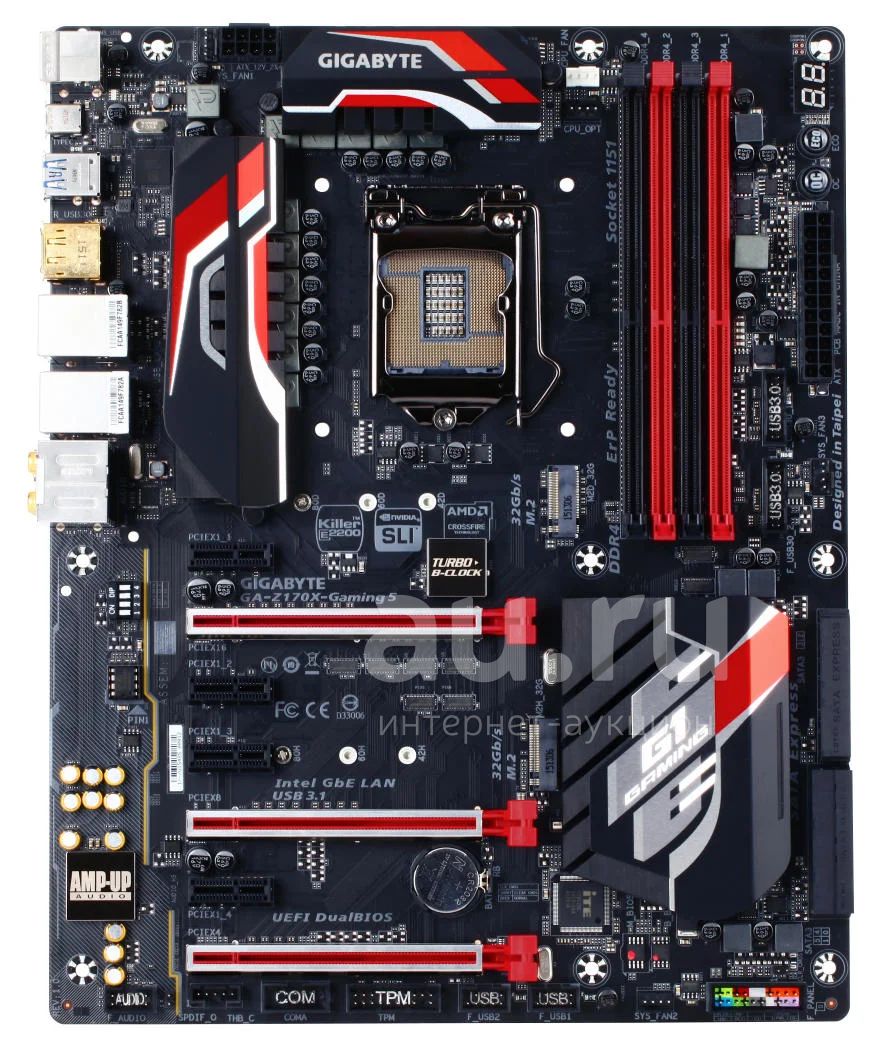

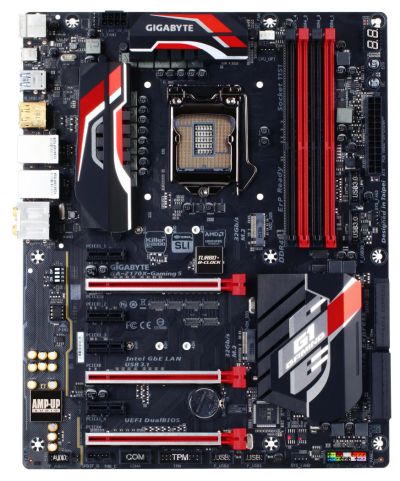

Материнская плата Gigabyte GA-Z170X-Gaming 5, Z170, ATX

материнская плата форм-фактора ATX
сокет LGA1151
чипсет Intel Z170
4 слота DDR4 DIMM, 2133-3466 МГц
поддержка SLI/CrossFireX
разъемы SATA: 6 Гбит/с - 6

http://www.gigabyte.ru/products/page/mb/ga-z170x-gaming_5rev_10

Процессор
Поддерживаются процессоры Intel® Core™ i7/Intel® Core™ i5/Intel® Core™ i3/Intel® Pentium®/Intel® Celeron® в исполнении LGA1151
Объем кэш-памяти L3 зависит от модели процессора
Полный список ЦП размещен в разделе "Список совместимых процессоров"
Набор микросхем
(чипсет)
Intel® Z170 Express
Подсистема памяти
4 DIMM-разъема для модулей ОЗУ DDR4, максимальный объем системной памяти до 64 Гбайт
* Из-за ограничений ОС Windows 32-bit, при установке 4 ГБайт RAM (или более) доступный объем оперативной памяти будет менее 4 ГБайт
Двухканальная архитектура памяти
Поддерживаются модули памяти ECC UDIMM 1Rx8/2Rx8 (функционируют в режиме non-ECC)
Поддерживаются модули памяти non-ECC UDIMM 1Rx8/2Rx8/1Rx16
Поддержка профилей модулей памяти XMP (Extreme Memory Profile)
Support for DDR4 3466(O.C.) /3400(O.C.) /3333(O.C.) /3300(O.C.) /3200(O.C.) /3000(O.C.) /2800(O.C.) /2666(O.C.) /2400(O.C.) /2133 MHz memory modules
(Please refer "Memory Support List" for more information.)
Графический интерфейс
Интегрированный графический процессор - Intel® HD Graphics:
1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz
* Support for DisplayPort 1.2 version.
1 x HDMI port, supporting a maximum resolution of 4096x2160@24 Hz
* Support for HDMI 1.4a version.
Максимальный объем разделяемой памяти до 512 Мбайт
Аудиоподсистема
Аудиокодек Realtek® ALC1150
Формат представления аудиосигнала: High Definition Audio
Схема позиционирования аудиосигнала 2/4/5.1/7.1
Поддержка S/PDIF Out
Сетевой LAN-интерфейс
1 x Intel® GbE LAN chip (10/100/1000 Mbit)(LAN1)
1 x Killer E2201 chip (10/100/1000 Mbit) (LAN2)
*Совместная работа контроллеров не предусмотрена.
Разъёмы для плат расширения
1 порт PCI Express x16 (режим работы x16; разъем PCIEX16)

* С целью обеспечения оптимальной производительности видеоподситемы представленной одной PCI-Express графической платой, убедитесь в том, что устройство установлено в графический порт PCIEX16.
1 x порт PCI Express x16 (разъем PCIEX8), функционирует в режиме x8

* Слот PCIEX8 разделяет ресурсы по полосе пропускания с разъемом PCIEX16. Если разъем PCIEX8 задействован, разъем PCIEX16 будет функционировать в режиме x8.
1 порт PCI Express x16, режим работы x4 (разъем PCIEX4)
* Разъем PCIEX4 разделяет ресурсы по полосе пропускания с разъемом M2H_32G. Разъем PCIEX4 становится недоступен для системы, если в разъем M2H_32G установлен SSD-накопитель.
4 x PCI Express x1 slots
Все разъемы PCI Express удовлетворяют требованиям спецификации PCI Express 3.0
Масштабируемость видеоподсистемы
Поддерживаются технологии 3-Way/2-Way AMD CrossFire™ и 2-Way NVIDIA® SLI™
Интерфейсы накопителей
Чипсет:
2 x M.2 Socket 3 connectors (Socket 3, M key, type 2242/2260/2280 SATA & PCIe x4/x2/x1 SSD support)
6 разъемов SATA 6 Гбит/с
*Ознакомьтесь с содержанием Руководства пользователя, Раздел 1-10 "Внутренние разъемы", чтобы определить поддерживаемые конфигурации для разъемоа M.2, SATA Express и SATA.
Поддержка дисковых массивов уровня RAID 0, RAID 1, RAID 5, и RAID 10
3 разъема SATA Express
Интерфейс USB
Чипсет:
7 x USB 3.0/2.0 ports (3 ports on the back panel, 4 ports available through the internal USB headers)
6 x USB 2.0/1.1 ports (4 ports on the back panel, 2 ports available through the internal USB header)
Чипсет + Контроллер Intel® USB 3.1:
1 порт USB Type-C™ на задней панели (интерфейс USB 3.1)
1 порт USB 3.1 Type-A (красный) на задней панели
Chipset+GENESYS LOGIC USB 2.0 Hub:
2 x USB 2.0/1.1 ports (available through the internal USB header)
Разъемы на системной плате
3 разъема для системных вентиляторов
1 COM-порт
6 разъемов SATA 6 Гбит/с
Переключатель режима усиления аудиосигнала
1 разъем Thunderbolt™ для плат расширений
8-контактный разъем питания ATX 12 В
Разъем для вентилятора ЦП
Группа разъемов фронтальной панели
24-контактный ATX-разъем
2 x USB 3.0/2.0
1 аудио разъем на передней панели
2 разъема USB 2.0/1.1
1 перемычка для сброса CMOS
1 разъем Trusted Platform Module (TPM)
Контакт CPU_OPT для подключения дополнительного вентилятора (например, жидкостной системы охлаждения)
2 разъема M.2 Socket 3
3 разъема SATA Express
1 кнопка ECO
1 кнопка OC
Разъемы на задней панели
4 порта USB 2.0/1.1
3 x USB 3.0/2.0 ports
1 оптический S/PDIF выход
1 порт USB Type-C™ интерфейса USB 3.1
1 порт USB 3.1 Type-A (красный)
1 порт DisplayPort
1 порт HDMI
2 порта RJ-45
1 порт PS/2 для подключения клавиатуры и мыши
5 аудиоразъемов (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In/Mic In, Line Out, Headphone)
Микросхема I/O-контроллера
Контроллер iTE® I/O
Контроль за состоянием системы
Уведомление о перегреве ЦП/Системы/Чипсета
Мониторинг напряжения питания ключевых компонентов системы
Идентификация текущей температуры ЦП/Системы/Чипсета
Автоопределение скорости вращения группы вентиляторов ЦП, Системы и CPU OPT
Уведомление о выходе из строя вентилятора CPU/CPU OPT
Регулировка скорости вращения вентиляторов CPU/CPU OPT
* Доступность опций функции контроля скорости вращения вентилятора зависит от установленной системы охлаждения.
BIOS
Поддержка DualBIOS™
2 x 128 Мбит ПЗУ
Лицензионный AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Фирменные функции и технологии
Комплект фирменных приложений APP Center
* Количество приложений, доступных через APP Center может отличаться, в зависимости от модели системной платы. Поддерживаемые ими функции могут также различаться, в зависимости от спецификаций плат.
Фирменная утилита Q-Flash
Поддержка Xpress Install
Функция Smart Switch
Фирменная утилита @BIOS™
Фирменная функция Auto Green
Поддержка облачной станции (Cloud Station)
Фирменная утилита EasyTune
Фирменная утилита USB Blocker
Функция Smart TimeLock
Функция Fast Boot
Обозреватель информации о системе
Функция Ambient LED
Функция 3D OSD
Функция Smart Keyboard
Функция Smart Backup
Функция Easy RAID
Дополнительное программное обеспечение
Технология Intel® Smart Response
Norton® Internet Security (OEM-версия)
Операционная система
Совместима с ОС Windows 10/8.1/7
* Для инсталляции ОС Windows® 7, пожалуйста, загрузите утилиту “Windows® USB Installation Tool”.
Форм-фактор (габариты, см)
ATX; 30,5 x 24,4
Содержание коробки
GA-Z170X-Gaming 5 motherboard
Диск с драйверами и утилитами для материнской платы
Планка-заглушка I/O-портов
Руководство пользователя
Руководство по быстрой установке изделия
4 интерфейсных SATA-кабеля
Одна перемычка 2-Way SLI
Колодка G Connector
Примечания
Большинство производителей комплектующих и ПО более не поддерживают ОС
Win9X/ME/2000/XP. Если драйверы для указанных ОС доступны для загрузки с сайта
производителя комплектующих, мы предоставим возможность загрузить их с официального
сайта GIGABYTE.
Выпуск драйверов для конкретного чипсета совместимых с ОС семейства Linux зависит от политики, которой придерживается компания-разработчик чипсетов. Необходимые драйверы для ОС Linux рекомендуем найти и загрузить с официального сайта производителя, либо воспользоваться услугами иных источников.
