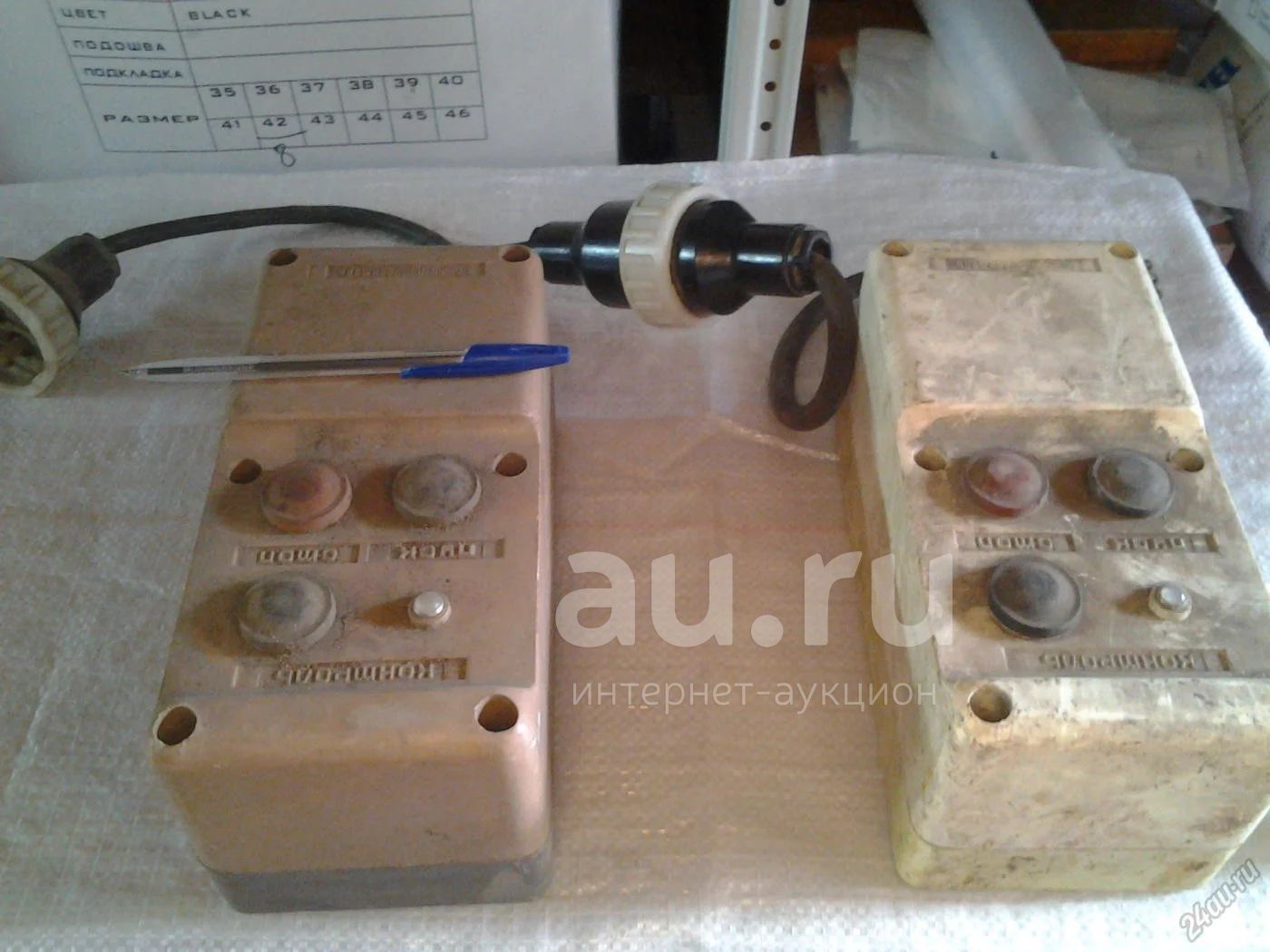

ИЭ 9813 защитно-отключающее устройство (240-2\1)

что видите то и покупаете, все рабочее, с хранения, цена за одну, в наличии две шт.
Защитно-отключающие устройства

Далее: Штепсельные соединения
Некоторые типы ручных электрических машин требуют для включения в электрическую сеть дополнительных вспомогательных устройств, которые применяются в качестве пускорегулирующеи и защитной аппаратуры или для включения в сеть и наращивания токоподводя-щих кабелей.
Защитно-отключающие устройства предназначены для защиты рабочего от поражения электрическим током при работе с ручными машинами I класса защиты, оснащенными асинхронными электродвигателями трехфазного тока.
Штепсельные соединения применяют для включения в сеть ручных электрических машин, а также для наращивания длины токоподводящих кабелей. Преобразователи частоты тока предназначены для преобразования переменного тока промышленной частоты в переменный ток повышенной частоты.
Защитно-отключающие устройства (ЗОУ) предназначены для защиты оператора от поражения электрическим током при возникновении трехфазных несимметричных, двухфазных и однофазных касаний токоведу-щих частей или замыкания на землю путем отключения машины ручной электрической от электрической сети.
Промышленностью выпускаются ЗОУ марок ИЭ-9801, 9802, 9813, 9814 и др.
Устройства предназначены для эксплуатации под навесом или в помещении, где колебания температуры воздуха несущественно отличаются от колебаний на открытом воздухе, а также на открытом воздухе при отсутствии солнечного излучения и атмосферных осадков.
Защитно-отключающие устройства ИЭ-9813 выпускаются промышленностью для умеренного климата с обозначением ИЭ-9813У2 и для тропического — ИЭ-9813Т2.
Температура воздуха при эксплуатации устройств в умеренном климате от —45 до +40°С, в тропическом климате от —10 до + 45 °С.
Устройство ЗОУ. Защитно-отключающие устройства представляют собой малогабаритные переносные аппараты с кабелями «сеть» и «потребитель». Кабель «сеть» снабжен вилкой штепсельного соединения для присоединения к питающей электросети, а кабель «потребитель» розеткой штепсельного соединения для присоединения к обслуживаемой электрической машине.
На передней крышке устройств размещены кнопки «Пуск», «Стоп», «Контроль» и линза сигнальной лампы.
Внутри корпуса установлена печатная плата с монтажными элементами, исполнительным органом, узлом крепления кабеля.
Основные функциональные части ЗОУ (рис. 10):
схема контроля токов утечки фаз сети на токоведу-щие части машины и на землю, в которую входят трансформатор нулевой последовательности, резисторы, конденсаторы, стабилитрон, транзистор, двухбазовый диод, тиристор, кнопка контроля и сигнальная лампа;
схема управления, куда входят контакты кнопок «Стоп» и «Пуск», катушка Геркона;
схема питания, в которую входят конденсаторы, резисторы, выпрямительный мост и стабилитрон;
исполнительный коммутирующий элемент (используется пускатель). В схему управления ЗОУ на 380/220 В входит переключатель напряжения питающей сети, который устанавливается в положение, соответствующее источнику питания.
Принцип работы ЗОУ. При нажатии кнопки «Пуск» происходит зарядка конденсатора от фазного напряжения до напряжения стабилизации в течение 2—3 с, при этом кнопка на время зарядки должна быть нажатой.
При опускании кнопки «Пуск» заряженный конденсатор через внутреннюю сеть подает напряжение на обмотку «пускателя», в результате чего загорается сигнальная лампа. Контакты пускателя, замыкаясь, подают напряжение к обслуживаемой электрической машине и исключают возможность выключения.
Автоматическое отключение обслуживаемой ручной машины от источника тока происходит из-за неисправности заземления.

Рис. 10. Защитао-отключающее устройство ИЭ-9813
При обрыве заземляющей жилы или замыкания фазного провода в первом случае происходит обесточивание системы питания ЗОУ, во втором — отключается сеть зарядки конденсатора, происходит размыкание контактов катушки Геркона и выключение ЗОУ.
Выключение ЗОУ осуществляется нажатием кнопки «Стоп», при котором снимается напряжение с обмотки пускателя и размыкаются его контакты, вследствие чего обесточивается система питания обслуживаемой ручной машины и ЗОУ.
В комплект поставки входит ЗОУ с двумя кабелями и штепсельным соединением, паспорт.
Проверка исправности 3 ОУ ИЭ-9813. Контроль исправности ЗОУ осуществляется нажатием кнопки «Контроль». При этом имитируется утечка тока (замыкание фазного провода на землю), вызывающая размыкание катушки Геркона и выключение ЗОУ. Лампа сигнальная гаснет.
Исправность цепи защитного заземления от электрощита до ЗОУ контролируют следующим образом. ЗОУ включают в сеть и ток зарядки конденсатора протекает через заземляющую жилу кабеля. При обрыве заземляющей жилы зарядка конденсатора не происходит и ЗОУ в сеть не включается.
Во время работы ЗОУ контроль осуществляется за счет протекания тока в схеме питания также через заземляющую жилу. При обрыве заземляющей жилы схема питания обесточится и ЗОУ выключится.
Подготовка ЗОУ к работе и порядок работы. Срок службы и безотказность работы защитно-отключающих устройств зависит от бережного обращения и правильного ухода, знания и выполнения правил эксплуатации, своевременного устранения неисправностей.
При каждом получении ЗОУ со склада и перед началом работы необходимо проверить: – исправность кабелей, целостность штепсельных соединений и корпусных деталей; – исправность устройства нажатием кнопки «Контроль», при котором контрольная лампа должна погаснуть.
Если неисправностей не обнаружено, а обнаруженные устранены, можно приступать к работе.
Перед началом работы защитно-отключающее устройство должно быть закреплено на вертикальной плоскости. Отклонение от вертикали допускается до 5°.
Перед включением ЗОУ в работу необходимо подключить его к источнику тока и к потребителю энергии — машине. Включение ЗОУ в работу осуществляется нажатием кнопки «Пуск», которая отпускается через 3 с.
При выполнении работ на электрических машинах I класса защиты следует применять диэлектрические средства индивидуальной защиты.
В процессе выполнения работ следует контролировать исправность включенного устройства и целостность цепи защитного заземления, как указано выше.
После окончания работ нажимают кнопку «Стоп», контрольная лампа при этом должна погаснуть. Защитное устройство отключают от электрощита и от электропотребителя (электрической машины), ЗОУ и кабель очищают от грязи ветошью, кабель аккуратно сматывают, весь комплект укладывают в футляр и сдают на хранение.
Меры безопасности при выполнении работ. При использовании защитно-отключающих устройств запрещается: – работать в помещениях со взрывоопасной или химически активной средой;
эксплуатировать ЗОУ в условиях воздействия капель и брызг, а также на открытых площадках во время дождя и снегопада; – натягивать и перекручивать кабели, подвергать их нагрузкам, размещать на кромках острых предметов; – прокладывать кабель в соприкосновении с горячими или замасленными поверхностями; – работать с неопломбированными устройствами; – начинать работу без проверки исправности ЗОУ; – пр
